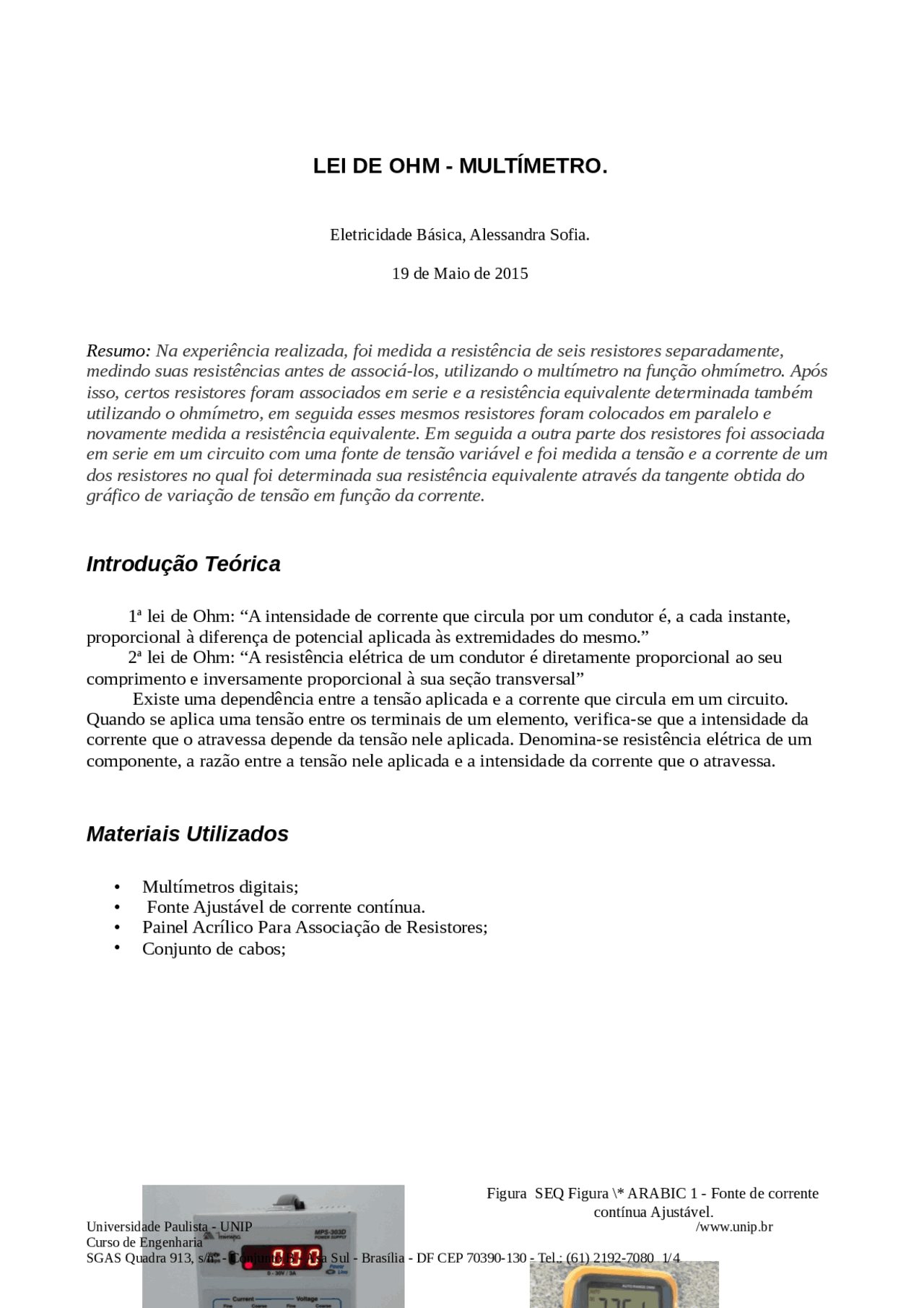

LEI DE OHM - MULTÍMETRO.
Eletricidade Básica, Alessandra Sofia.
19 de Maio de 2015
Resumo: Na experiência realizada, foi medida a resistência de seis resistores separadamente,
medindo suas resistências antes de associá-los, utilizando o multímetro na função ohmímetro. Após
isso, certos resistores foram associados em serie e a resistência equivalente determinada também
utilizando o ohmímetro, em seguida esses mesmos resistores foram colocados em paralelo e
novamente medida a resistência equivalente. Em seguida a outra parte dos resistores foi associada
em serie em um circuito com uma fonte de tensão variável e foi medida a tensão e a corrente de um
dos resistores no qual foi determinada sua resistência equivalente através da tangente obtida do
gráfico de variação de tensão em função da corrente.
Introdução Teórica
1ª lei de Ohm: “A intensidade de corrente que circula por um condutor é, a cada instante,
proporcional à diferença de potencial aplicada às extremidades do mesmo.”
2ª lei de Ohm: “A resistência elétrica de um condutor é diretamente proporcional ao seu
comprimento e inversamente proporcional à sua seção transversal”
Existe uma dependência entre a tensão aplicada e a corrente que circula em um circuito.
Quando se aplica uma tensão entre os terminais de um elemento, verifica-se que a intensidade da
corrente que o atravessa depende da tensão nele aplicada. Denomina-se resistência elétrica de um
componente, a razão entre a tensão nele aplicada e a intensidade da corrente que o atravessa.
Materiais Utilizados
Multímetros digitais;
Fonte Ajustável de corrente contínua.
Painel Acrílico Para Associação de Resistores;
Conjunto de cabos;
Figura SEQ Figura \* ARABIC 1 - Fonte de corrente
contínua Ajustável.
Universidade Paulista - UNIP /www.unip.br
Curso de Engenharia
SGAS Quadra 913, s/nº - Conjunto B - Asa Sul - Brasília - DF CEP 70390-130 - Tel.: (61) 2192-7080 1/4
pf3
pf4

Pré-visualização parcial do texto

Baixe Relatório lei de ohm - multímetro e outras Provas em PDF para Engenharia Civil, somente na Docsity!

LEI DE OHM - MULTÍMETRO.

Eletricidade Básica, Alessandra Sofia.

19 de Maio de 2015

Resumo: Na experiência realizada, foi medida a resistência de seis resistores separadamente,

medindo suas resistências antes de associá-los, utilizando o multímetro na função ohmímetro. Após

isso, certos resistores foram associados em serie e a resistência equivalente determinada também

utilizando o ohmímetro, em seguida esses mesmos resistores foram colocados em paralelo e

novamente medida a resistência equivalente. Em seguida a outra parte dos resistores foi associada

em serie em um circuito com uma fonte de tensão variável e foi medida a tensão e a corrente de um

dos resistores no qual foi determinada sua resistência equivalente através da tangente obtida do

gráfico de variação de tensão em função da corrente.

Introdução Teórica

1ª lei de Ohm: “A intensidade de corrente que circula por um condutor é, a cada instante,

proporcional à diferença de potencial aplicada às extremidades do mesmo.”

2ª lei de Ohm: “A resistência elétrica de um condutor é diretamente proporcional ao seu

comprimento e inversamente proporcional à sua seção transversal”

Existe uma dependência entre a tensão aplicada e a corrente que circula em um circuito.

Quando se aplica uma tensão entre os terminais de um elemento, verifica-se que a intensidade da

corrente que o atravessa depende da tensão nele aplicada. Denomina-se resistência elétrica de um

componente, a razão entre a tensão nele aplicada e a intensidade da corrente que o atravessa.

Materiais Utilizados

• Multímetros digitais;

• Fonte Ajustável de corrente contínua.

• Painel Acrílico Para Associação de Resistores;

• Conjunto de cabos;

Figura SEQ Figura * ARABIC 1 - Fonte de corrente contínua Ajustável. Universidade Paulista - UNIP /www.unip.br Curso de Engenharia SGAS Quadra 913, s/nº - Conjunto B - Asa Sul - Brasília - DF CEP 70390-130 - Tel.: (61) 2192-7080 1/

Procedimento / Resultados

1ª parte do Experimento – Medição das resistências elétricas.

Primeiramente foi ligado o multímetro na função Ohmímetro, girando a chave seletora. Após,

ligamos o conector preto na entrada “COM” e o vermelho na entrada com o símbolo Ω. Isso foi

necessário para conectar no painel acrílico para associação de resistores, medindo os valores das

resistências: R1 a R6.

Figura 4 - Esquema para medição da resistência elétrica.

Tabela SEQ Tabela * ARABIC 1 - Valores medidos no laboratório dos resistores do painel acrílico.

Nome do Resistor Valor da resistência R 1 0,980 KΩ R 2 005,0 Ω R 3 0,990 KΩ R 4 09,97 KΩ R 5 049,2 Ω R 6 049,2 Ω

2ª Parte do experimento – Montagem do circuito elétrico: Resistor + Fonte + Amperímetro + Voltímetro.

• Foi utilizado dois multímetros, um ligado na função voltímetro, e o outro na

função amperímetro. Foram giradas as chaves seletoras para suas respectivas funções.

• Depois de ter colocado os cabos nos multímetros, foi feita a montagem do

circuito. Observa-se que ao ligar o amperímetro, verifica-se que a corrente é igual a (-000,1), e invertendo a polaridade o sinal fica positivo.

• É imprescindível para o funcionamento do experimento, que ligue o

amperímetro em série e o voltímetro em paralelo. Segue imagem abaixo em forma de representação:

Bibliografia

HALLYDAY&RESNICK,; fundamentos de física. 8ªed, vl 3 pdf ,produced by Scan 2pdf LTC.

Documentos retirados da internet:

Disponível em: < http://www.the12volt.com/ohm/ohmslaw.asp> em 12 de Maio de 2015.

Disponível em: < http://www.grc.nasa.gov/WWW/k-12/Sample_Projects/Ohms_Law/

ohmslaw.html> em 08 de Maio de 2015.
