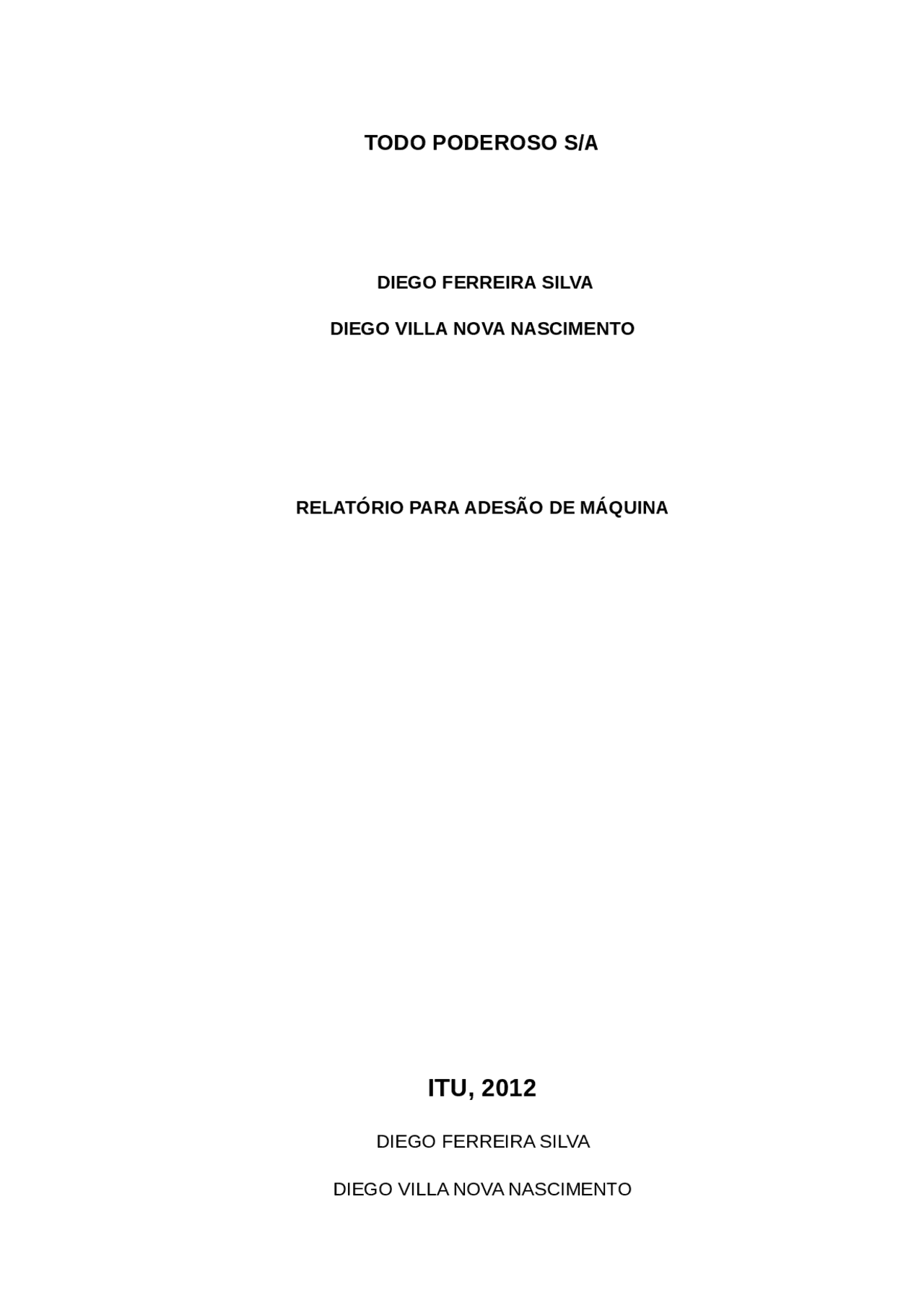

TODO PODEROSO S/A

DIEGO FERREIRA SILVA

DIEGO VILLA NOVA NASCIMENTO

RELATÓRIO PARA ADESÃO DE MÁQUINA

ITU, 2012

DIEGO FERREIRA SILVA

DIEGO VILLA NOVA NASCIMENTO

Relatório técnico apresentado como requisito parcial para obtenção de um torno CNC para o departamento de compras da empresa Todo Poderoso S/A.

ITU, 2012

Lista de Ilustrações

Figura 1 - Torno CNC Atlasmaq TCA-360................................................................

Figura2 – Acessórios Torno CNC Universal Centur 30D........................................

Figura 3 - Torno CNC Universal Centur 30D ...........................................................

3 CONCLUSÃO.........................................................................................................

4 ANEXOS.................................................................................................................

5 REFERÊNCIA BIBLIOGRÁFICA............................................................................

1 INTRODUÇÃO

Para seguir o plano de crescimento gerado no começo do ano, precisa – se escolher, um modelo de torno CNC disponível no mercado, que supra a necessidade de fabricação de um novo eixo de bicicleta conforme anexo A e B para produção em larga escala.

comandos numéricos computadorizados CNC 802C e CNC 802S desenvolvidos pela SIEMENS.

Figura 1 - Torno CNC Atlasmaq TCA-

Detalhes Técnicos

Comando CNC: Siemens Sinumerik 802 C

• Ø máximo sobre o barramento: 360 mm
• Ø máximo sobre o carro: 150 mm
• Comprimento máximo entre pontas: 500 mm
• Comprimento do barramento: 930 mm
• Rotação do eixo árvore: de 50 a 3000 rpm
• Rotação infinitamente variável do eixo árvore: sim
• Cone doo eixo árvore: MT-
• Ø admissível do eixo árvore sem placa: 52 mm
• Movimento rápido do eixo X: 10000 mm/min
• Movimento rápido do eixo Z: 10000 mm/min
• Cone do contra-ponto: MT-
• Resolução: 0,001 mm
• Dimensões (C x L x A): 1815 x 1170 x 1560 mm
• Peso: 1200 kg
• Potência do motor: 5 CV

* As características técnicas aqui descritas prevalecem sobre aquelas impressas em catálogos / folhetos, sujeitas a alterações sem prévio aviso.

3. PINTURA / ACABAMENTO

3.1 - A pintura da máquina será executada com proteção anti-corrosiva. 3.2 - Cores: Padrão ATLASMAQ.

4. COMPONENTES E ACESSÓRIOS 4.1 - ACESSÓRIOS INCLUSOS NO FORNECIMENTO:

4.1.1 – Luminária independente para o auxilio na operação. 4.1.2 – Torre elétrica (6 ferramentas), possibilitando a troca rápida de ferramenta, além de contar com suporte para ferramentas de usinagem interna. 4.1.3 – Bomba de lubrificação automatizada, possuindo temporizador para o tempo de injeção de lubrificação. 4.1.4 – Kit completo de ferramentas para montagem e preparação da máquina. 4.1.5 – Conjunto de niveladores com sistema anti-vibração. 4.1.6 - Jogo de porta ferramentas para torre, proporcionando versatilidade na fixação de diversas ferramentas. 4.1.7 - Sistema de refrigeração. 4.1.8 - Pedais de comando. 4.1.9 - Conexão com o computador. 4.1.10 - Painel de comando SIEMENS 802 C. 4.1.11 - Placa de 3 castanhas. 4.1.12 - Placa de 4 castanhas. SERVIÇOS TÉCNICOS ASSOCIADOS

GARANTIA O equipamento será garantido por um período de 12 (doze) meses, a contar da emissão da N.F-e.

TRANSPORTE E SEGURO O equipamento será retirado na ATLASMAQ, sendo os custos com transporte e frete de responsabilidade do CLIENTE.

ASSISTÊNCIA TÉCNICA A ATLASMAQ dispõe de representantes com estrutura de Assistência Técnica em todas as regiões e estados do Brasil.

CONDIÇÕES COMERCIAIS

INVESTIMENTO Opção 02 – Torno CNC – TCA 360:..........................................R$ 74.665,

CONDIÇÕES DE PAGAMENTO

• À vista;
• Aceitamos PROGER e Leasing;
• Financiamento em até 15 meses pessoa jurídica; (Banco Fibra)

Figura 2 – Acessórios Torno CNC Atlasmaq TCA-

** Itens opcionais

2. Torno CNC Universal Centur 30D - Vasta flexibilidade de trabalho para múltiplas aplicações, com diversas configurações de placas e de porta-ferramentas. O torno CNC Centur 30D oferece grande versatilidade para usinagem de diferentes tipos de peças, com ótimos níveis de potência, rapidez de movimentos e precisão de usinagem. É equipado com CNC Siemens Sinumerik 802D sl-Plus, de alta performance e hardware de alta confiabilidade, que oferece excelentes recursos de programação e operação, com módulo gráfico para simulação de usinagem.

Figura 3 - Torno CNC Universal Centur 30D

Características Técnicas Principais Centur 30D Altura de pontas mm 215 Distância entre pontas m 0,5 / 1, Diâmetro admissível sobre o barramento mm 430 Diâmetro admissível sobre o carro transversal mm 200 Diâmetro admissível sobre as asas da mesa mm 400 Curso transversal do carro (eixo X) mm 220 Curso longitudinal do carro (eixo Z) m 0,5 / 1, Nariz do eixo-árvore ASA A2-5" / A2-6" Diâmetro do furo do eixo-árvore mm 53 / 65 Faixa de velocidades rpm 4 a 4.000 / 3 a 3. Motor principal CA cv / kW

10 / 7,

Item opcional escolhido para aquisição

Torre Elétrica

Figura 5 – Especificações da Torre Elétrica Torno CNC Centur 30D

Placa Universal

• Placa pneumática com cilindro incorporado, Ø 170mm, ASA A2-5’’, com

furo passante de Ø39mm

3. CONCLUSÃO

Analisando os quatro critérios estabelecidos para a escolha do equipamento, definimos o melhor para cada situação e o que justificaria melhor o investimento na produção das peças das bicicletas, e o resultado foi esse: Ordem dos requisitos abaixo.

1. Ambas as empresas fornecem o equipamento com o comando Siemens, a ROMI com o Siemens Sinumerik 802D sl-Plus instalado e a Atlasmaq o Siemens Sinumerik 802 S. Portanto nesse requisito as duas atendem a necessidade.
2. Analisando os dois equipamentos, julgamos que o equipamento da empresa Atlasmaq apresenta uma característica de design inovador e arrojado aquilo que nós buscamos. (trecho do artigo Eduardo vieira site : http://www.sobresites.com/design/artigos/valordodesign.htm )

‘Atualmente, o design se destaca como um dos principais fatores para o sucesso de uma empresa, desde o desenvolvimento de produtos e serviços até sua comercialização, por meio da otimização de custos, embalagens, material promocional, padrões estéticos, identidade visual, adequação de materiais, fabricação e ergonomia. Além disso, também é um fator essencial de estratégia de planejamento, produção e marketing’. Esse artigo reforça a ideia que o design tem um peso importante na escolha do produto.

3. Com os dados fornecidos pela empresa: 1) Atlasmaq- Dimensões (C x L x A): 1815 x 1170 x 1560 mm 2) ROMI - Dimensões (C x L x A): 2600 x 1240 x 1980mm, Comparando os valores das duas máquinas, percebemos que o equipamento da empresa Atlasmaq ocupa uma área menor no espaço físico e com isso trazendo inúmeras vantagens para a empresa, quando se diz respeito a quantidade de máquinas a serem instaladas , este equipamento utilizaria um espaço menor se fosse colocado o mesmo número de máquinas da empresa Romi, com isso a empresa, consegue produzir o que é necessário com um custo por m2 menor.
4. Ambas as empresas fornecem esses serviços de pós-venda aos seus cliente , tanto em assistência técnica, peças e treinamento específico e um fator importante que é o serviço de manutenção que se encontra disponível e nossa região, onde facilitaria com a velocidade do serviço a se realizar.
5. Investimento : Analisando as duas empresas obtemos a seguinte análise , se tratando da empresa ROMI, com o produto Torno CNC Centur 30D o total investido na aquisição do equipamento será de R$150.000, já no caso da empresa ATLASMAQ a proposta comercial foi fixada em R$74.665,00. Com os dois valores em mãos, concluimos que o equipamento da empresa ATLASMAQ possui um valor bem inferior em comparação com a Empresa ROMI e assim possibilitando a aquisição de duas máquinas com o preço de uma se comparado os valores.e um fator importante é que possibilita a diminuição do custo de produção por peça a ser produzida.

Com as pesquisas realizadas e com base nos quesitos estabelecidos, a empresa e o equipamento que maior satisfaz a necessidade é a empresa Atlasmaq e o Torno
