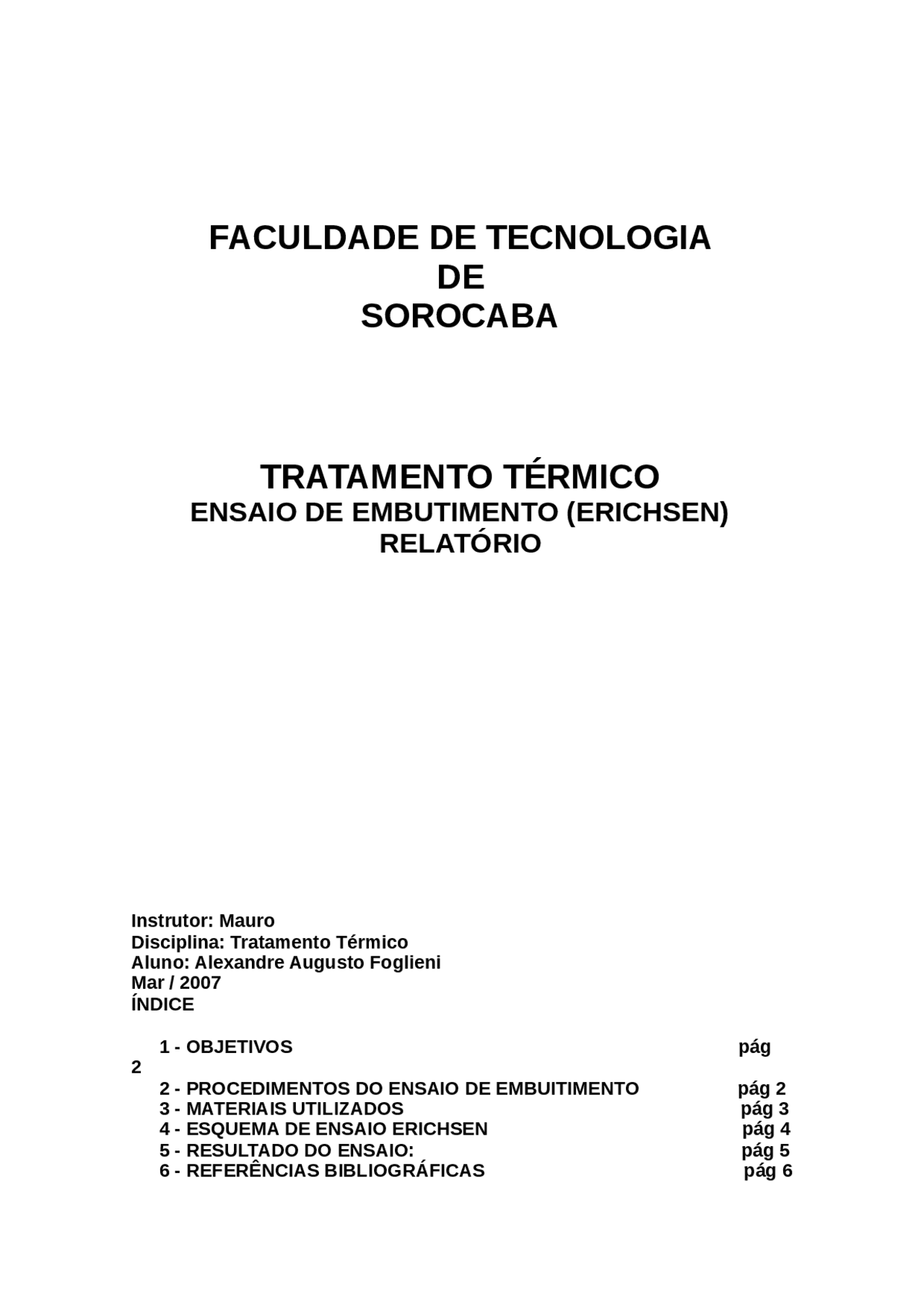

FACULDADE DE TECNOLOGIA
DE
SOROCABA
TRATAMENTO TÉRMICO
ENSAIO DE EMBUTIMENTO (ERICHSEN)
RELATÓRIO
Instrutor: Mauro Disciplina: Tratamento Térmico Aluno: Alexandre Augusto Foglieni Mar / 2007 ÍNDICE
1 - OBJETIVOS pág 2 2 - PROCEDIMENTOS DO ENSAIO DE EMBUITIMENTO pág 2 3 - MATERIAIS UTILIZADOS pág 3 4 - ESQUEMA DE ENSAIO ERICHSEN pág 4 5 - RESULTADO DO ENSAIO: pág 5 6 - REFERÊNCIAS BIBLIOGRÁFICAS pág 6
1 – OBJETIVOS:
Medir a ductilidade em aços de baixo teor de Carbono laminado a frio, utilizado em processo de estampagem profunda e extra profunda. [1]
2 – PROCEDIMENTOS DO ENSAIO DE EMBUTIMENTO (ERICHSEN)
- Cortar o corpo de prova nas dimensões L (padronizado);
- Lubrificar a região entre o punção e o corpo de prova com graxa, grafite, óleo ou vaselina;
- Fixar o corpo de prova através dos anéis de fixação;
- Zerar o sistema de medição.
- Iniciar a deformação do corpo de prova, observando seu desempenho através do espelho;
- Parar a deformação ao primeiro sinal de fratura do corpo de prova;
- Medir a altura H de deformação;
- Comparar com o gráfico de deformação mínima.
3 – MATERIAIS UTILIZADOS:
MATERIAIS CONFORME TABELA 1
- G2 – Deformação média - Aços com teor de carbono com 0,12%
- G3 – Deformação profunda - Aços com teor de carbono com
- G4 – Deformação extra profunda - Aços com teor de carbono
com até 0,08%
Conforme a Tabela 1, o material foi classificado equivalente G. Na superfície de tração, apresentou granulometria fina, sem ocorrência de superfície do aparecimento do efeito “casca de laranja”.
Corpo de prova 2: Material: Aço SAE Espessura: 0,9mm Dimensões: 100mm x 100mm
O corpo de prova foi submetido ao Ensaio Erichsen e apresentou inicio de fratura, quando H = 9,85mm. Conforme a Tabela 1, o material foi classificado equivalente G. Na superfície de tração, apresentou granulometria fina, sem ocorrência de superfície do aparecimento do efeito “casca de laranja”.
6 - REFERÊNCIAS BIBLIOGRÁFICAS
[1] – [TRATAMENTO TÉRMICO E SELEÇÃO DE MATERIAIS; 2° EDIÇÃO;
OUTUBRO DE 2002 – páginas de 10 à 17].
