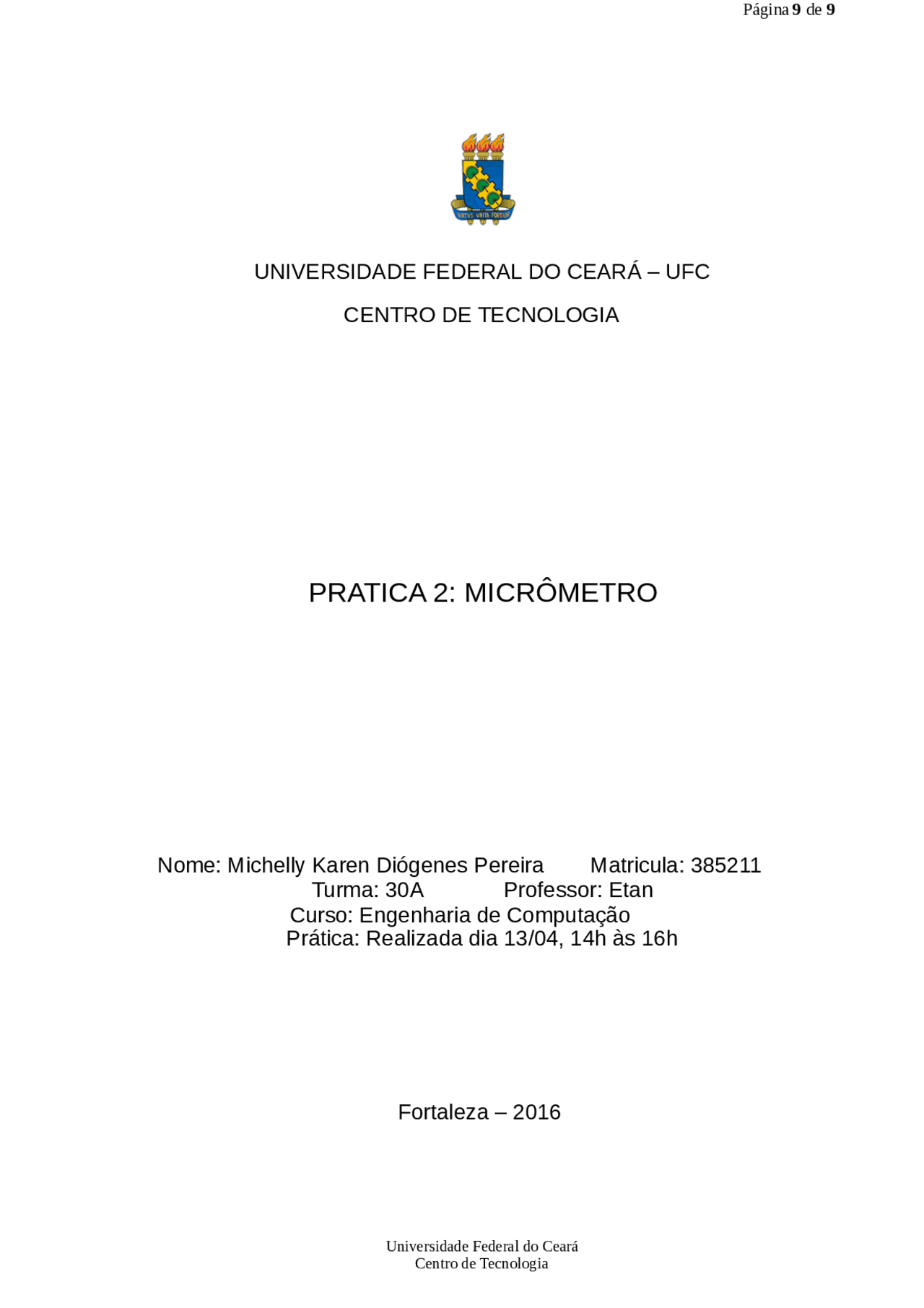

UNIVERSIDADE FEDERAL DO CEARÁ – UFC
CENTRO DE TECNOLOGIA
PRATICA 2: MICRÔMETRO
Nome: Michelly Karen Diógenes Pereira Matricula: 385211
Turma: 30A Professor: Etan
Curso: Engenharia de Computação
Prática: Realizada dia 13/04, 14h às 16h
Fortaleza – 2016
Universidade Federal do Ceará
Sumário
- Objetivo:.......................................................................................................................
- Material:.......................................................................................................................
- Fundamentos:..............................................................................................................
- Procedimento:..............................................................................................................
- Questionário
- Conclusão:...................................................................................................................
- Referência e Bibliografia:.............................................................................................
Desde o início da civilização há uma necessidade de medir. A partir dessas
necessidade, criou-se vários padrões para universalizar o tamanho dos objetos
construídos. Mas, ao passar do tempo, a necessidade de medir bem ficou cada vez
mais intensa, por isso, vieram os instrumentos de medição mais precisos, como o
micrômero.
Figura 1.0 – Micrômetro
As principais partes do micrômetro são denominadas de arco, isolante
térmico, parafuso micrométrico, faces de medição, bainha, tambor, porca de ajuste,
catraca e trava. O instrumento é, ainda, usado por relojoeiros e cientistas para medir
o diâmetro exterior de objetos esféricos. Os micrômetros são altamente sensíveis a
choques térmicos ou mecânicos, o que exige de seus usuários cuidados especiais
ao guardá-los, mantendo o instrumento em locais com temperatura ambiente para
ele não descalibrar.
O funcionamento do micrômetro baseia-se no deslocamento axial (360º) de
um parafuso micrométrico com passo de alta precisão dentro de uma rosca
ajustável. A circunferência de rosca (tambor) é dividida em 50 partes iguais,
possibilitando leituras de 0,01mm a 0,001mm
Generalizando: S= (1/n) * p, onde S é a sensibilidade, n é o número de
divisões da escala circular e p o passo do parafuso micrométrico.
Universidade Federal do Ceará
Descrição das principais partes:
- Arco: é construído de aço especial e tratado termicamente, a fim de eliminar
as tensões, e munido de protetor antitérmico, para evitar a dilatação pelo calor
das mãos.
- Isolante térmico: fixado ao arco, evita sua dilatação porque isola a
transmissão de calor das mãos para o instrumento.
- Parafuso micrométrico: é construído de aço de alto teor de liga, temperado,
retificado para garantir exatidão no passo da rosca.
- Faces de medição: Tocam a peça a ser medida e, para isso, apresentam-se
rigorosamente planos e paralelos. Em alguns instrumentos, os contatos são
de metal duro, de alta resistência ao desgaste.
- Bainha: Onde é gravada a capacidade de medição do instrumento, sendo esta
gravada de 1 em 1mm, e de 0,5 a 0,5mm.
- Tambor: é onde se localiza a escala centesimal. Ele gira ligado ao fuso
micrométrico.
- Porca de ajuste: Quando necessário, permite o ajuste da folga do parafuso
micrométrico.
- Catraca: assegura a pressão de medição constante.
- Trava: Permite imobilizar o fuso numa medida predeterminada.
Abaixo podemos visualizar os componentes existentes num Micrômetro.
Figura 2.
Universidade Federal do Ceará
- – Meça as espessuras das superfícies fornecidas.
ESPESSURAS (mm) MEDIDA 1 MEDIDA 2 MEDIDA 3 MEDIA CHAPA METÁLICA 1 1.27 1.27 1.33 1. CHAPA METÁLICA 2 0.81 0.80 0.82 0. CHAPA METÁLICA 3 1.06 0.99 1.08 3. DA LAMINA DE BARBEAR 0.11 0.11 0.11 0. DESTA FOLHA 0.10 0.10 0.10 0. ARRUELA 2.30 2.29 2.30 2.
1.4 – ESPESSURA DE UM FIO DE CABELO.
MEDIDA 1 MEDIDA 2 MEDIDA 3 MEDIA
ESPESSURA (mm) 0.052 0.059 0.063 0.
QUESTIONÁRIO
Universidade Federal do Ceará
Faça as leituras das medidas dos micrômetros ilustrados.
Leitura 1: 6.76 mm
Leitura 2: 5.50 mm
2. Qual o instrumento de maior precisão, o Paquímetro ou o Micrômetro?
Resposta: O Paquímetro, pois ele tem uma precisão 0.01 mm
3. Compare as medidas das espessuras dos dois fios e da arruela feitas com o
paquímetro e com o micrômero. Comente. Resposta: Comparando os valores
vemos que o Micrômetro fornece um número bem mais preciso quando
comparado com o Paquímetro. Pois a precisão do micrômetro é maior.
4. De um modo geral, o medir com o micrômetro, quais as causas mais
prováveis de erro? Resposta: Entre muitas, a pressão de medição que o
utilizador faz sobre o objeto. A forma como o objeto é manuseado e a linha de
visão errada no observador, pois o micrômetro tem que estar paralela a linha
dos olhos para uma visualização melhor. Além das imperfeições geométricas
do objeto que juntamente com a pequena dilatação sofrida pelo contato com
a mão do medidor ou o meio que os cercam que dificultam a máxima clareza
na leitura do micrômetro.
5. Indique um outro método que permita calcular o volume da esfera. Resposta :
Mergulhando a esfera em um liquido e calculando quanto o líquido subiu.
6. Determine a precisão de um micrômetro cujas características são um tambor
dividido em 50 partes iguais e passo 0,25 mm. Resposta : Precisão do
Micrômetro = Nº do passo/Nº de divisões do tambor =0,25 / 50 = 0,005 mm de
precisão.
