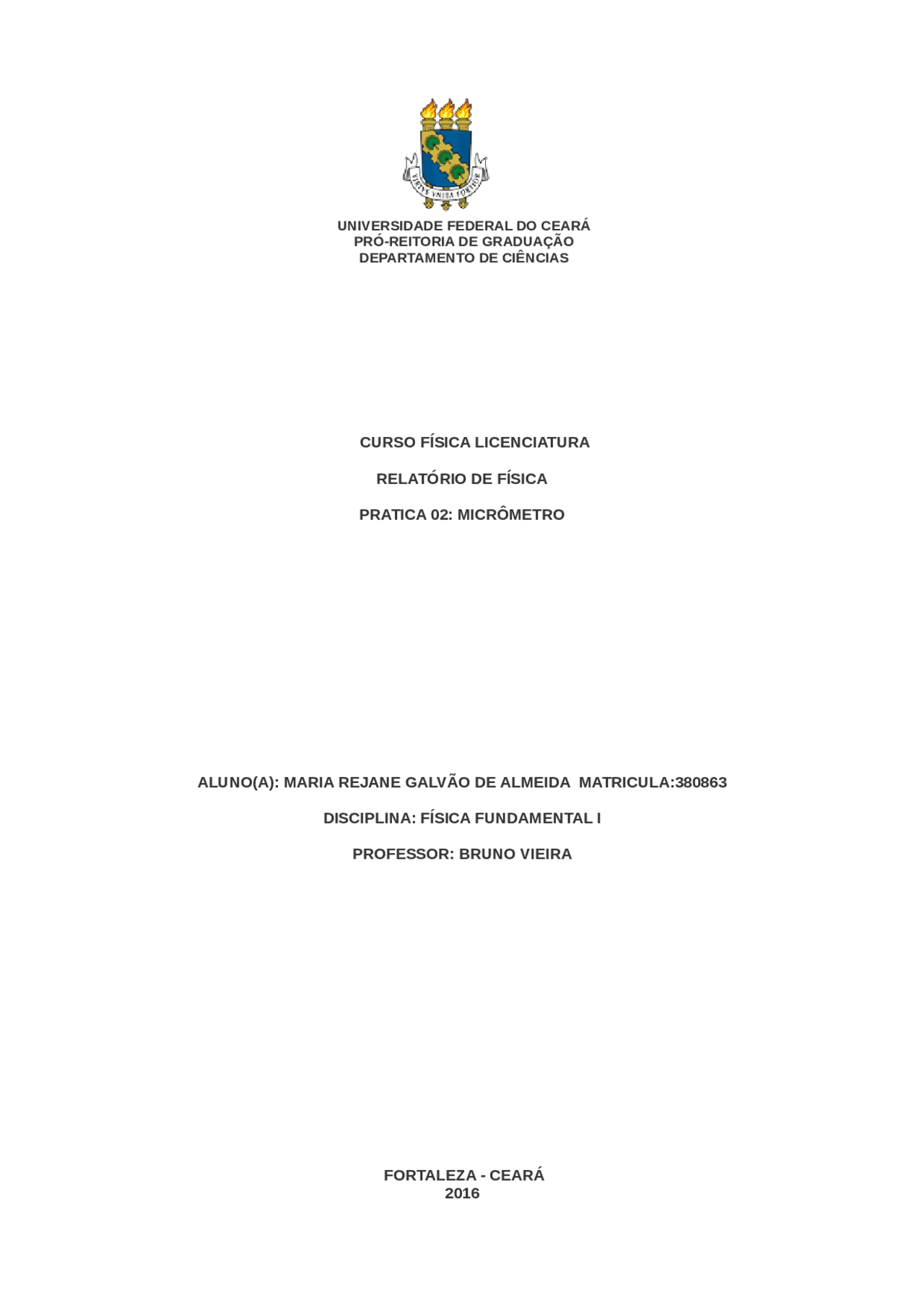

UNIVERSIDADE FEDERAL DO CEARÁ PRÓ-REITORIA DE GRADUAÇÃO DEPARTAMENTO DE CIÊNCIAS CURSO FÍSICA LICENCIATURA RELATÓRIO DE FÍSICA PRATICA 02: MICRÔMETRO ALUNO(A): MARIA REJANE GALVÃO DE ALMEIDA MATRICULA: DISCIPLINA: FÍSICA FUNDAMENTAL I PROFESSOR: BRUNO VIEIRA FORTALEZA - CEARÁ
O micrômetro funciona basicamente ao girar o parafuso micrometrico com alta precisão dentro de uma rosca ajustavel acircunferencia da rosca ou tambor é dividida em 50 partes iguais o que possibilita uma leitura 0,1 mm à 0,001 mm. Apesar de ser um instrumento de muita precisão ainda está sujeito a erros:
estudado ou o tambor do micrômetro provoca o deslocamento do objeto entre as esperas e o estribo do micrômetro alterando assim as medidas.
medidor ou o meio que os cercam que dificultam a máxima clareza na leitura do micrômetro.
micrômetro, devido deslocamento aparente do objeto quando se muda o ponto de observação, isto induz a leitura incorreta de valores. Figura1.3 detalhes de um micrometro
Arco: é construído de aço especial e tratado termicamente, a fim de eliminar as tensões, e munido de protetor antitérmico, para evitar a dilatação pelo calor das mãos. Isolante térmico: fixado ao arco, evita sua dilatação porque isola a transmissão de calor das mãos para o instrumento. Parafuso micrométrico: é construído de aço de alto teor de liga, temperado, retificado para garantir exatidão no passo da rosca. Faces de medição: Tocam a peça a ser medida e, para isso, apresentam-se rigorosamente planos e paralelos. Em alguns instrumentos, os contatos são de metal duro, de alta resistência ao desgaste. Bainha: Onde é gravada a capacidade de medição do instrumento, sendo esta gravada de 1 em 1mm, e de 0,5 a 0,5mm. Tambor: é onde se localiza a escala centesimal. Ele gira ligado ao fuso micrométrico. Porca de ajuste: Quando necessário, permite o ajuste da folga do parafuso micrométrico. Catraca: assegura a pressão de medição constante. Trava: Permite imobilizar o fuso numa medida pré-determinada.
O micrômetro apresenta três características fundamentais; 1 – capacidade: é de 25 mm, variando o tamanho do arco de 25 em 25 mm e podem chegar até 2000 mm. Geralmente indicada juntamente com sua resolução ou precisão na parte inferior do estribo ou arco. 2 – resolução: é a sua precisão, podem variar de 0,01 mm até 0,001 mm, está representada na extremidade esquerda do tambor e a leitura é feita na horizontal enquanto a leitura da outra escala, ou seja, a da bainha é feita na vertical. 3 – aplicação: é o deslocamento que o Tambor percorre quando se completa uma volta inteira sobre seu eixo horizontal(360°), por exemplo, coincidindo o zero do Tambor com o zero da bainha e girando o Tambor até que seu zero coincida novamente com a linha horizontal da bainha percebemos uma deslocação do Tambor em relação a Bainha, se esse deslocamento na Bainha for de 0,5mm o Passo desse micrômetro será 0,5mm se for outra medida, esta será a medida do seu Passo. Figura 1.4 passo a Resolução de um micrômetro é dada pela divisão do seu Passo pelo número de divisões do Tambor; Precisão do Micrômetro = Nº do Passo / Nº de divisões do Tambor. As medidas são feitas da seguinte forma: 1 - Zere o micrometro fazendo com que a linha horizontal e o zero da Bainha se coincidam com a linha e o zero do Tambor; 2 - Encoste na Espera Fixa o objeto a ser medido; 3 - Gire o Tambor até a Espera Móvel ficar bem próxima do objeto; 4 - Após gire a Catraca até a Espera fixa encostar levemente no objeto e pare de girar a catraca quando ouvir um pequeno estralo da Catraca; 5 - Leia na escala superior da Bainha a quantidade inteira da medida a partir do extremo direito do Tambor; 6 - Verifique, na escala inferior da Bainha, se existe meio milímetro a somar com a primeira medida inteira; 7 - Leia no tambor, a partir da linha horizontal da Bainha a fração em que a linha horizontal da Bainha fica em relação aos intervalos do Tambor, depois multiplique o Número da divisão do Tambor pela sua resolução e some mais os valores anteriormente encontrados, em caso de não coincidência, ou seja, a linha horizontal da Bainha ficar entre um intervalo e outro do Tambor, utilize o valor da menor fração;
2.1 Pré Laboratório: 1- faça as leituras indicadas nas figuras (em todas as figuras a sensibilidade do micrometro é 0,01 mm) Leitura 1: 8,83 mm Leitura 2: 6,97mm Leitura 3: 7,03 mm Leitura 4: 0,075 mm 2.2 Procedimento: 1- Utilizando o cálculo do valor médio, em que o número de termos é o mesmo dos componentes da equipe, com o uso do micrômetro, determinamos: Medida Medida1 Medida2 Medida3 Média Diametro(mm) 11,11 11,12 11,11 11, CÁLCULO DO VOLUME DA ESFERA; Fórmula do Volume da Esfera: VOLUMEesfera = 4/3 * π * (RAIOesfera)³ Onde: (Pi) π = 3,1416 e RAIOesfera = Diâmetro da esfera / 2 = 11,11= 5, Logo: VOLUMEesfera = 4/3 * π * (RAIOesfera)³ VOLUMEesfera = 4/3 * 3,1416 * (5,55)³ VOLUMEesfera = 4/3 * 3,1416 * 170,95 / 3 = 2,14810³mm³ 1.2– calculamos da mesma maneira, a área das seções retas de três fios apresentados no estudo e as medidas dos diâmetros dos três fios seguem abaixo; Medida Medida1 Medida2 Medida3 Média Diâmetro do fio1(mm) 0,59 0,60 0,60 0, Diâmetro do fio2(mm) 2,50 2,49 2,49 2, Diâmetro do fio3(mm) 2,39 2,39 2,39 2, CÁLCULO DA ÁREA DA SEÇÃO RETA DO FIO 1; Fórmula da área da seção reta: ÁREAseçãofio1 = π * (RAIOfio1)² Onde: (Pi) π = 3,1416 e RAIOfio1 = Diâmetro do fio1 / 2 = 0,60/2 = 0,30. Logo: ÁREAseçãofio1 = π * (RAIOfio1)² ÁREAseçãofio1 = 3,1416 (0,30)² ÁREAseçãofio1 = 3,1416 * 0,09 = 0,28 mm³
Fórmula da área da seção reta: ÁREAseçãofio2 = π * (RAIOfio2)² Onde: (Pi) π = 3,1416 e RAIOfio2 = Diâmetro do fio2 / 2 = 2,50/2= 1, Logo: ÁREAseçãofio2 = π * (RAIOfio2)² ÁREAseçãofio2 = 3,1416* (1,25)² ÁREAseçãofio2 = 3,1416 * 1,56 = 4,90 mm³ CÁLCULO DA ÁREA DA SEÇÃO RETA DO FIO 3; Fórmula da área da seção reta: ÁREAseçãofio3 = π * (RAIOfio3)² Onde: (Pi) π = 3,1416 e RAIOfio3 = Diâmetro do fio3 / 2 = 2,39 = 1, Logo: ÁREAseçãofio3 = π * (RAIOfio3)² ÁREAseçãofio3 = 3,1416* (1,19)² ÁREAseçãofio3 = 3,1416 * 1,41= 4,42 mm³ avaliamos o diâmetro do tarugo; Medida Medida1 Medida2 Medida3 Média Diâmetro do Tarugo (mm) 6,36 6,34 6,36 6, Espessura de um fio de cabelo de um estudante Medida Medida1 Medida2 Medida3 Média Espessura (mm) 0,05 0,05 0,05 0, Espessura de uma folha de papel do formato A4; Medida Medida1 Medida2 Medida3 Média Espessura (mm) 0,11 0,11 0,10 0, Lâmina de barbear; Medida Medida1 Medida2 Medida3 Média Espessura (mm) 0,11 0,14 0,12 0,
http://www.wikipedia.com- micrômetros - Wikipédia, a enciclopédia livre. http://www.feng.pucrs.br- Práticas de Oficinas – Micrômetro. http://www.metric-conversions.org/pt-br/comprimento/micrometro-em-milimetros.htm
https://www.youtube.com/watch?v=RmvOsQFN http://www.starrett.com.br/produtos.asp?cat=1&linha=13&subdiv= http://www.carrosinfoco.com.br/carros/2011/08/tudo-que-voce-precisa-saber-sobre-micrometro/
