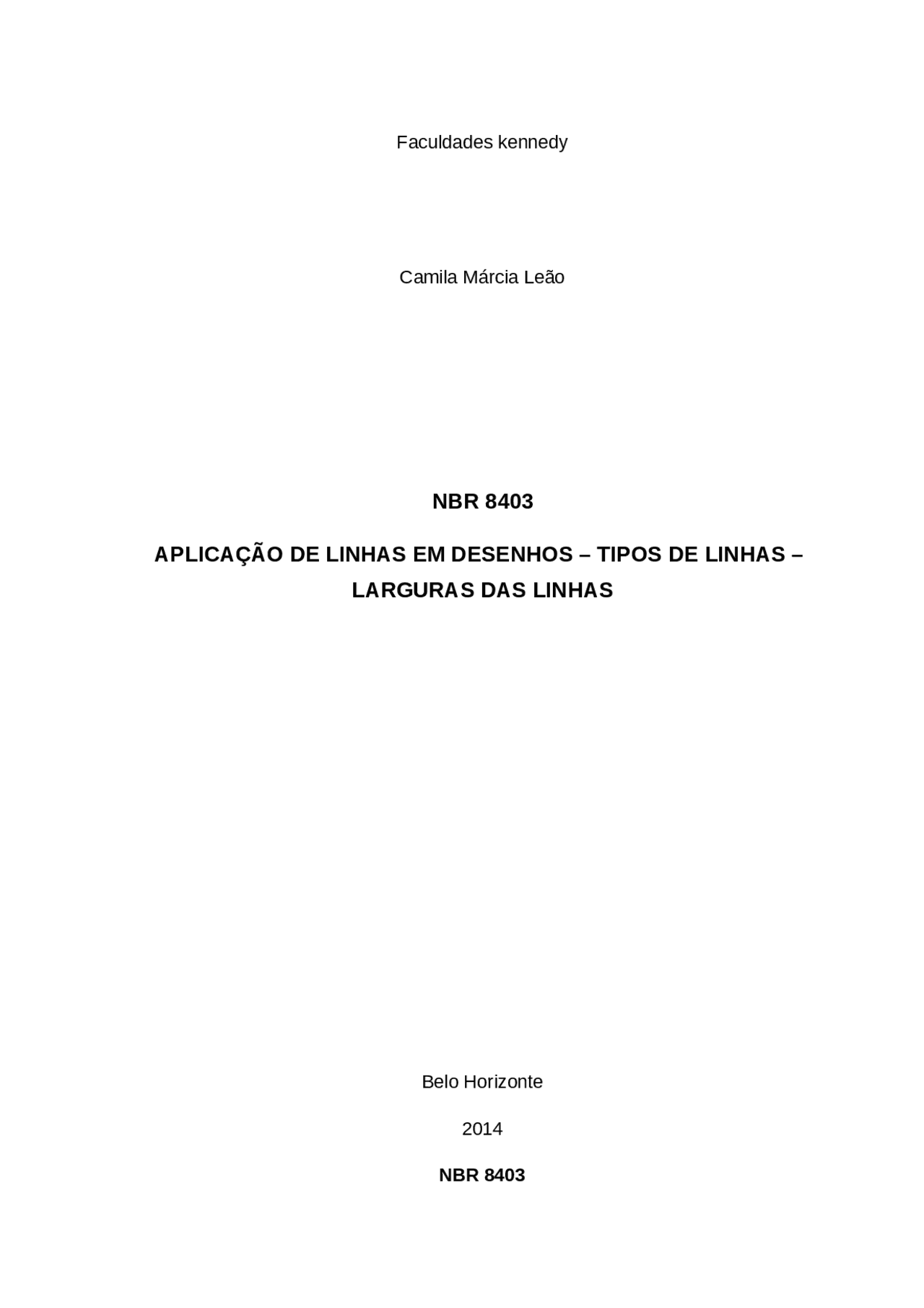

Faculdades kennedy

Camila Márcia Leão

NBR 8403

APLICAÇÃO DE LINHAS EM DESENHOS – TIPOS DE LINHAS –

LARGURAS DAS LINHAS

Belo Horizonte 2014 NBR 8403

Aplicação de linhas em desenhos – Tipos de linhas – Larguras das linhas

Esta norma tem como objetivo estabelecer os tipos e os escalonamentos de larguras de linhas para desenho técnico e documentos semelhantes.

Condições Gerais

• Largura das linhas Corresponde ao escalonamento raiz de 2. Permite que a redução e a reprodução se obtenham novamente a largura das linhas originais. Condições específicas
• (^) Largura de linhas: A relação entre a largura das linhas largas e estreitas não deve ser menor que 2. As linhas devem ser escolhidas conforme tipo, dimensão, escala e densidade de linhas no desenho. Para diferentes vistas, desenhas na mesma escala, a largura das linhas deve ser conservada.
• Espaçamento entre linhas: O espaçamento entre linhas paralelas deve ser menor do que duas vezes a largura da linha mais larga e maior que 0,70 mm.
• Código de cores em canetas técnicas: 0,13mm – lilás, 0,18mm – vermelha, 0,25 – branca, 0,35 – amarela, 0,50 – marrom, 0,70 – azul, 1,00 – laranja, 1,40 – verde, 2,00 – cinza.
• Tipos de linhas:
• Continua larga (contornos e arestas visíveis)
• Continua estreita (linhas de interseção imaginárias, de cotas, auxiliares, de chamadas, hachuras, contornos de seções rebatidas na própria vista, linhas de centros curtas)
• Continua estreita a mão livre (limites de vistas ou cortes parciais ou interrompidas se o limite não coincidir com linhas traço e ponto)
• Continua estreita em ziguezague (linhas de desenhos confeccionados por máquinas)

Faculdades kennedy

Camila Márcia Leão

NBR 10067

PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO

TÉCNICO

Belo Horizonte 2014

NBR 10067 – Princípios gerais da representação em desenho técnico

Esta norma fixa a forma de representação em desenho técnico

CONDIÇÕES GERAIS

• Método de projeção ortográfica: 1 ou 3 diedro.
• Cor de representação do desenho técnico: é representado na cor preta. Caso o uso de outras cores seja necessário, o significado deve ser mencionado em legenda. CONDIÇÕES ESPECÍFICAS
• Denominação de vistas: Vistas frontal, superior, lateral esquerda, lateral direita, inferior, posterior.
• (^) Escolha das vistas:
  • Vista principal: A vista mais importante de uma peça, utilizada como principal ou frontal. Geralmente representa a peça na sua posição de utilização.
  • Outras vistas: Quando forem necessárias, devem obedecer aos critérios: usar o menor número de vistas, evitar repetição de detalhes, evitar linhas tracejadas desnecessárias,
• Determinação do número de vistas: Devem ser utilizadas tantas vistas forem necessárias à caracterização da forma da peça.
• Vistas especiais

Nos cortes em sentido longitudinal, não são hachuras: dentes de engrenagem, parafusos, porcas, eixos, raios de roda, nervuras, pinos, arruelas, contrapinos, rebites, chavetas, volantes, manípulos.

• Corte total: A peça é cortada em toda sua extensão por um plano de corte. Meio corte é quando a peça é mostrada em corte e a outra metade em vista. Corte parcial, apenas uma parte da peça é cortada para focalizar um detalhe. Corte em desvio, a peça é cortada em toda a sua extensão por mais de um plano de corte

Faculdades kennedy

Camila Márcia Leão

NBR 12298

REPRESENTAÇÃO DE AREA DE CORTE POR MEIO DE HACHURAS

EM DESENHO TÉCNICO

Belo Horizonte 2014

NBR 12298 – Representação de área de corte por meio de hachuras em desenho técnico Esta norma estabelece as condições exigíveis para representar área de corte em desenho técnico.

DEFINIÇÕES:

• (^) Hachuras: Linhas ou figuras que representam tipos de materiais em áreas de corte em desenho técnico. CONDIÇÃO GERAL E ESPECÍFICA: As hachuras devem ser traçadas com linhas estreitas inclinadas a 45º em relação as linhas principais do contorno ou eixos de simetria. Em uma mesma peça, são feitas sempre numa mesma direção. Nos desenhos em conjunto, em peças adjacentes, deve ser feitas em direções opostas ou espaçamentos diferentes, mas se estiverem em uma mesma peça composta, serão feitas em direções diferentes. As hachuras devem ser espaçadas em função da superfície a ser hachurada. O espaçamento mínimo é de 0,7mm. Em áreas de corte muito grande, as hachuras podem ser limitadas a vizinhança do contorno, deixando a
