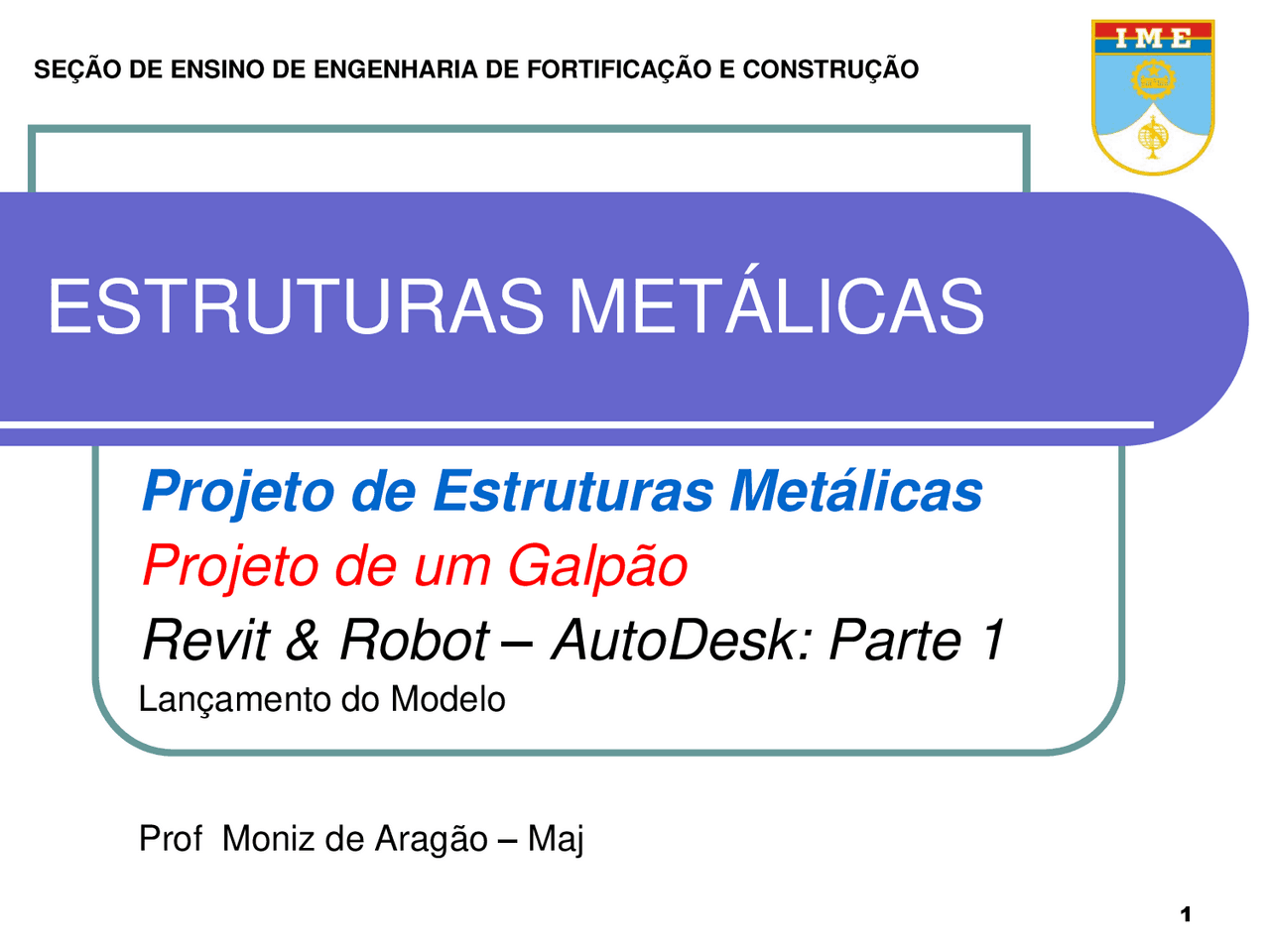

ESTRUTURAS METÁLICAS
SEÇÃO DE ENSINO DE ENGENHARIA DE FORTIFICAÇÃO E CONSTRUÇÃO 1
Projeto de Estruturas Metálicas
Projeto de um Galpão
Revit & Robot – AutoDesk: Parte 1
Lançamento do Modelo
Prof Moniz de Aragão – Maj
Interoperabilidade entre os sistemas Revit e Robot da AutoDesk
Modelo idealizado
ou editado no
ROBOT
Modelo idealizado
ou editado no
Revit “ Send model to Robot ” “ Update model from Robot ”
Interoperabilidade entre Revit e Robot “ Update model from Robot ” OPTIONS
Começando pelo Robot... Definindo os eixos
- Definir eixos
Começando pelo Robot... Definindo os eixos 7500 sen10º 1300mm Obs: Casa decimal: ponto Legenda: clicar em cima para editar
Começando pelo Robot... Definindo os eixos Habilita toolbox de vistas toolbox de vistas Clique c/ botão direito do mouse Permite visualizações rápidas
Robot Definindo os parâmetros da barra simples
Robot Definindo a SEÇÃO Bearing Piles (HP-Shapes) Miscellaneous Beams (M-Shapes) American Standard Beams (S-Shapes) Wide-flange Shapes (W-Shapes) Welded Wide Flange
Robot Definindo a SEÇÃO Projeto – Galpões para usos gerais (Manual CBCA)
- Elementos do Pórtico: W 310x38,
Robot Definindo a SEÇÃO Projeto – Galpões para usos gerais (Manual CBCA)
- Terças: U152 x 15,
- Tirantes: barras rosqueadas 12,5mm
Robot Definindo o Pórtico
- Número de nós
- Número de barras
- ...
- Formas de seção
- Sistemas locais
Robot Copiando o Pórtico Copiar
Robot Inserindo terças
Robot Inserindo terças - offsets http://docs.autodesk.com/RSAPRO/2014/ENU/index.html?url=filesROBOT/GUID-DFB075D8-BD24- 4946 - 8D4F-3175E93DEBA3.htm,topicNumber=ROBOTd30e3 6541
