Engenharia e TI

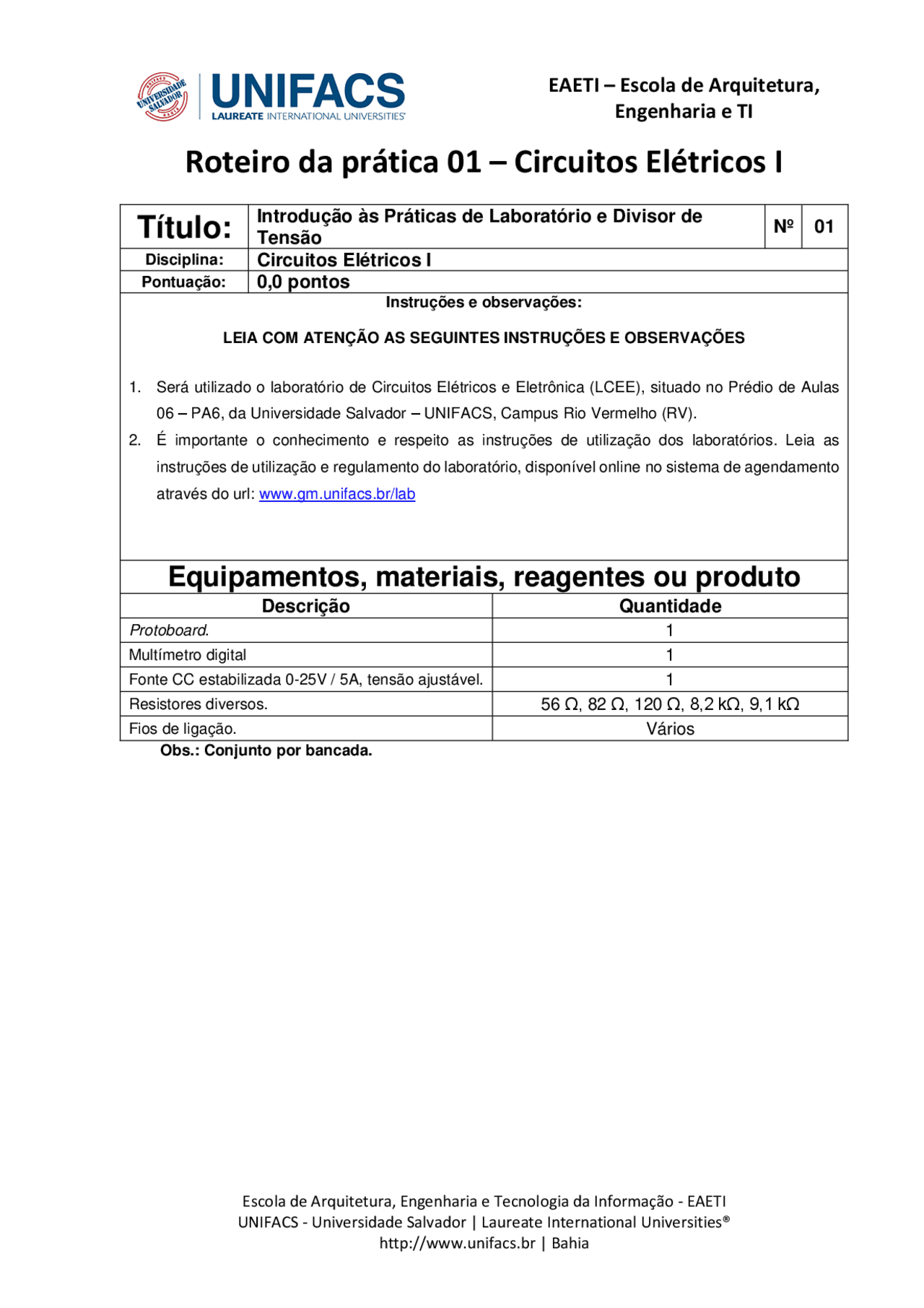

Roteiro da prática 01 – Circuitos Elétricos I
Escola de Arquitetura, Engenharia e Tecnologia da Informação - EAETI UNIFACS - Universidade Salvador | Laureate International Universities®
Título: Introdução às Práticas de Laboratório e Divisor de Tensão Nº^01
Disciplina: (^) Circuitos Elétricos I Pontuação: 0 ,0 pontos Instruções e observações: LEIA COM ATENÇÃO AS SEGUINTES INSTRUÇÕES E OBSERVAÇÕES
- Será utilizado o laboratório de Circuitos Elétricos e Eletrônica (LCEE), situado no Prédio de Aulas 06 – PA6, da Universidade Salvador – UNIFACS, Campus Rio Vermelho (RV).
- É importante o conhecimento e respeito as instruções de utilização dos laboratórios. Leia as instruções de utilização e regulamento do laboratório, disponível online no sistema de agendamento através do url: www.gm.unifacs.br/lab
Equipamentos, materiais, reagentes ou produto
Descrição Quantidade Protoboard. (^1) Multímetro digital 1 Fonte CC estabilizada 0-25V / 5A, tensão ajustável. 1 Resistores diversos. 56 Ω, 82 Ω, 120 Ω, 8,2 kΩ, 9,1 kΩ Fios de ligação. (^) Vários Obs.: Conjunto por bancada.
Engenharia e TI
Roteiro da prática 01 – Circuitos Elétricos I
Escola de Arquitetura, Engenharia e Tecnologia da Informação - EAETI UNIFACS - Universidade Salvador | Laureate International Universities®
1. Introdução
As aulas práticas de Circuito Elétricos consistem em fazer montagem de circuitos em placas de ensaio (ou protoboard ), medições das grandezas dos elementos (resistores, capacitores, transistores, ...), além das medições de corrente e tensão. Esta prática tem o objetivo de ensinar as noções básicas para realizar uma prática de circuitos e finaliza com a aplicação de divisor de tensão.
2. Objetivo
Apresentar os principais elementos e componentes necessário para uma prática de circuitos; Aprender a utilizar multímetro; Verificar experimentalmente a validade do circuito divisor de tensão.
3. Procedimento experimental
3.1. Placa de ensaio ( Protoboard )
As protoboads servem como base para a montagem do circuito desejado, elas facilitam a montagem e retirada dos elementos. Para utilizá-las é necessário entender que alguns pontos estão curto circuitados, ou seja, representam o mesmo nó. A Figura 1 mostra uma placa de ensaio e a Figura 2 apresenta os nós.
Engenharia e TI
Roteiro da prática 01 – Circuitos Elétricos I
Escola de Arquitetura, Engenharia e Tecnologia da Informação - EAETI UNIFACS - Universidade Salvador | Laureate International Universities®
tensão , o multímetro deve ser conectado em parelho ao circuito ou elemento, ver Figura 4. Já para a medição da corrente ele deve estar conectado em série , ver Figura 5.
Figura 4: Medição de Tensão. Figura 5: Medição de Corrente.
a) Pegue o multímetro, coloque o seletor na posição Medição CA e faça a aferição de uma tomada CA da bancada do laboratório.
VTomada = ___________ V
b) Agora utilize a fonte DC presente na banca. Com o multímetro na posição Medição CC, coloque a fonte DC em 5 tensões distintas e meça cada uma das posições preenchendo a Tabela 1.
Tensão da Fonte DC [V] Vmedido [V]
Tabela 1: Medição de Tensão.
Engenharia e TI
Roteiro da prática 01 – Circuitos Elétricos I
Escola de Arquitetura, Engenharia e Tecnologia da Informação - EAETI UNIFACS - Universidade Salvador | Laureate International Universities®
c) Com o multímetro na posição Medição de Resistência, pegue 5 resistores disponíveis na bancada, preencha a Tabela 2 com as resistência segundo o padrão de cores e em seguida meça com o multímetro.
Resistência (padrão de cores) [Ω] Rmedido [Ω]
Tabela 2: Medição de Resistência.
3.3. Circuito Divisor de Tensão
a) Calcule a tensão no resistor 1 (56 Ω) e a tensão no resistor 2 (120 Ω), determine também a corrente da malha.
Figura 6: Circuito Divisor de Tensão.
VR1 = ___________ V VR2 = ___________ V Imalha = ___________ A
b) Monte o circuito divisor de tensão da Figura 6 na protoboard. Meça a tensão em cima de cada uma dos dois resistores ( tensão é medida em paralelo , ver
Engenharia e TI
Roteiro da prática 01 – Circuitos Elétricos I
Escola de Arquitetura, Engenharia e Tecnologia da Informação - EAETI UNIFACS - Universidade Salvador | Laureate International Universities®
4. Conclusões
Com esta prática, vocês aprenderam o básico para poder utilizar a protoboard nas próximas práticas, bem como aprenderam a utilizar o multímetro em suas 4 funções básicas. Devem sempre lembrar que tensão mede-se em paralelo e corrente é medido em série.
5. Referências
ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos. 3. ed. São Paulo: McGraw-Hill, 2008. 901 p.
DORF, R. C.; SVOBODA, J. A. Introdução aos circuitos elétricos. 7. ed. Rio de Janeiro: LTC, 2011. 749 p.
IRWIN, J. D. Análise de Circuitos em Engenharia. 1. ed. São Paulo: Makron Books, 2000.
