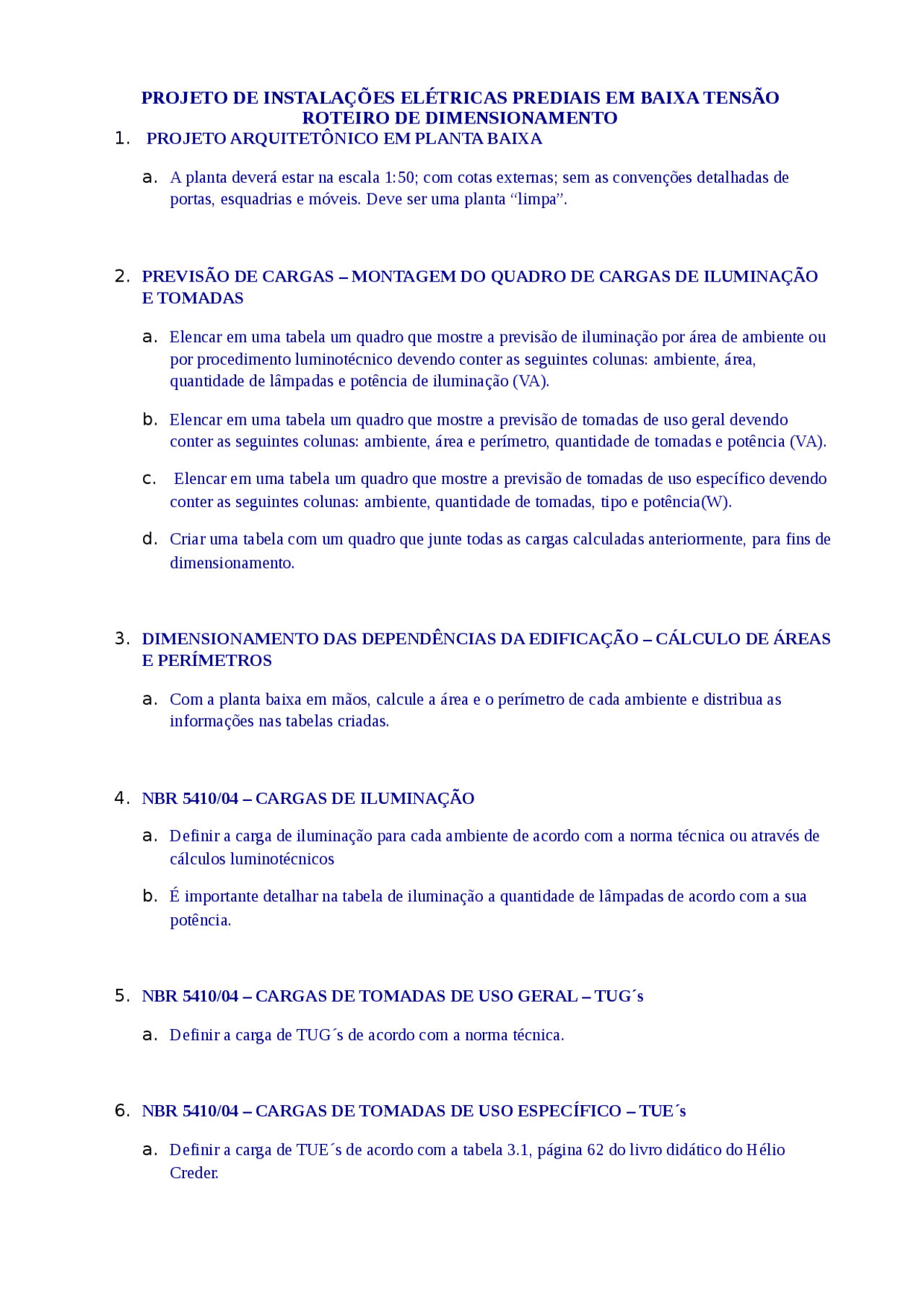

PROJETO DE INSTALAÇÕES ELÉTRICAS PREDIAIS EM BAIXA TENSÃO
ROTEIRO DE DIMENSIONAMENTO
1. PROJETO ARQUITETÔNICO EM PLANTA BAIXA
a. A planta deverá estar na escala 1:50; com cotas externas; sem as convenções detalhadas de portas, esquadrias e móveis. Deve ser uma planta “limpa”.
2. PREVISÃO DE CARGAS – MONTAGEM DO QUADRO DE CARGAS DE ILUMINAÇÃO
E TOMADAS
a. Elencar em uma tabela um quadro que mostre a previsão de iluminação por área de ambiente ou por procedimento luminotécnico devendo conter as seguintes colunas: ambiente, área, quantidade de lâmpadas e potência de iluminação (VA).
b. Elencar em uma tabela um quadro que mostre a previsão de tomadas de uso geral devendo conter as seguintes colunas: ambiente, área e perímetro, quantidade de tomadas e potência (VA).
c. Elencar em uma tabela um quadro que mostre a previsão de tomadas de uso específico devendo conter as seguintes colunas: ambiente, quantidade de tomadas, tipo e potência(W).
d. Criar uma tabela com um quadro que junte todas as cargas calculadas anteriormente, para fins de dimensionamento.
3. DIMENSIONAMENTO DAS DEPENDÊNCIAS DA EDIFICAÇÃO – CÁLCULO DE ÁREAS
E PERÍMETROS
a. Com a planta baixa em mãos, calcule a área e o perímetro de cada ambiente e distribua as informações nas tabelas criadas.
4. NBR 5410/04 – CARGAS DE ILUMINAÇÃO
a. Definir a carga de iluminação para cada ambiente de acordo com a norma técnica ou através de cálculos luminotécnicos
b. É importante detalhar na tabela de iluminação a quantidade de lâmpadas de acordo com a sua potência.
- NBR 5410/04 – CARGAS DE TOMADAS DE USO GERAL – TUG´s
a. Definir a carga de TUG´s de acordo com a norma técnica.
- NBR 5410/04 – CARGAS DE TOMADAS DE USO ESPECÍFICO – TUE´s
a. Definir a carga de TUE´s de acordo com a tabela 3.1, página 62 do livro didático do Hélio Creder.
7. CÁLCULO DA POTÊNCIA ATIVA TOTAL
a. Cálculo da potência ativa de iluminação e TUG´s. Fatores de potência. Página 17 do livro conceitos básicos de eletricidade. Inclusa no slide.
b. Cálculo da potência ativa total:
- cálculo da potência ativa de iluminação e TUG´s: P = VA x FP (ilum) e P = VA x FP
(TUG´s).
- cálculo da potência ativa total:
Potência de iluminação..........P = valor
Potência ativa TUG´s..............P = valor
Potência ativa TUE´s ..............P = valor
Total........................................P = total
c. Tabela:
Item Tipo de Circuito Fator de Potência
1 Circuitos de iluminação em geral FP = 1,
2 Circuitos de tomadas de Uso Geral – TUG´s FP = 0,
3 Circuitos de tomadas de Uso Específico – TUE´s:
- Circuitos resistivos, como chuveiro, aquecedor, etc.
FP = 1,
- Circuitos indutivos, como por exemplo
aparelho de ar condicionado, moto-bomba, etc Verificar o FP do aparelho
8. TIPO DE FORNECIMENTO – PROVÁVEL DEMANDA OU DEMANDA MÁXIMA
PREVISTA (PD)
a. Cálculo da provável demanda pela expressão: PD = (Ilum. + TUG´s).FD + TUE´s.FD
b. Fatores de demanda. Tabela 3.20, página 99 do livro hélio Creder ou tabelas 15.1 e 15.2 do livro Conceitos Básicos de Eletricidade em anexo nos slides.
Fator de Demanda para iluminação e TUG´s: Pilum + PTUG´s (tab. 15.1)
Fator de Demanda para TUE´s: soma os circuitos de TUE´s.
Tab. 15.1 – Fatores de Demanda para iluminação e TUG´s.
Linha Potência(W) FD
01 0 a 1.000 0,
02 1.001 a 2.000 0,
03 2.001 a 3.000 0,
04 3.001 a 4.000 0,
05 4.001 a 5.000 0,
06 5.001 a 6.000 0,
07 6.001 a 7.000 0,
08 7.001 a 8.000 0,
09 8.001 a 9.000 0,
11 9.001 a 10.000 0,
g. Nos circuitos alimentados com duas ou três fases, as cargas devem ser distribuídas entre as fases, de modo a equilibrá-las.
10. QUADRO DE DISTRIBUIÇÃO – POSICIONAMENTO
a. Posicionar o quadro de distribuição em local adequado.
b. Deve ser colocado em locais de fácil acesso. Ex.: cozinha, área de serviço e corredores.
c. De preferência o mais próximo possível do medidor.
d. Em locais onde haja maior concentração de cargas de potências elevadas, como por exemplo: cozinhas e área de serviço.
11. INTERLIGAÇÃO DOS CIRCUITOS – TRAÇADO DE ELETRODUTOS
a. Representar na planta o traçado dos eletrodutos , interligando todos os pontos de luz e tomadas, partindo do quadro de distribuição e a representação da fiação.
12. CÁLCULO DA CORRENTE DE PROJETO (IP)
a. Ip = P/V (A)
13. CÁLCULO DA CORRENTE DE PROJETO CORRIGIDA (I C)
a. A correção se faz em função do fator: FCA: Fator de Correção de Agrupamento de circuitos instalados
14. INDICAR NA PLANTA A SEÇÃO DOS CONDUTORES
a. Inserir na planta baixa a informação sobre a seção do condutor encontrada para o circuito.
- DIMENSIONAMENTO DOS DISJUNTORES (proteção contra sobrecarga)
a. Proteção contra corrente de sobrecarga. Condições:
I C ≤ In ≤ Iz
In : corrente nominal do disjuntor
Iz : corrente maxima do cabo
16. BALANCEAMENTO DE FASES
a. Completar a tabela Quadro de Cargas com as informações adquiridas.
b. Fazer a distribuição das potências entre as fases, mantendo, na medida do possível o equilíbrio entre elas.
17. DETERMINAR A CARGA INSTALADA
Somatória de todas as potências
18) DETERMINAR A DEMANDA (DISJUNTOR GERAL - QL).
Deve-se levar em conta o Fator de demanda
18. DETERMINAR A CORRENTE EM FUNÇÃO DA DEMANDA (DISJUNTOR DO MEDIDOR
DE ENERGIA).
19. DIMENSIONAMENTO DE ELETRODUTOS.
20. PADRÃO DE ENTRADA DE ENERGIA.
21. ESQUEMA MULTIFILAR DO QUADRO DE LUZ – QL.
22. RELAÇÃO DE MATERIAIS.
