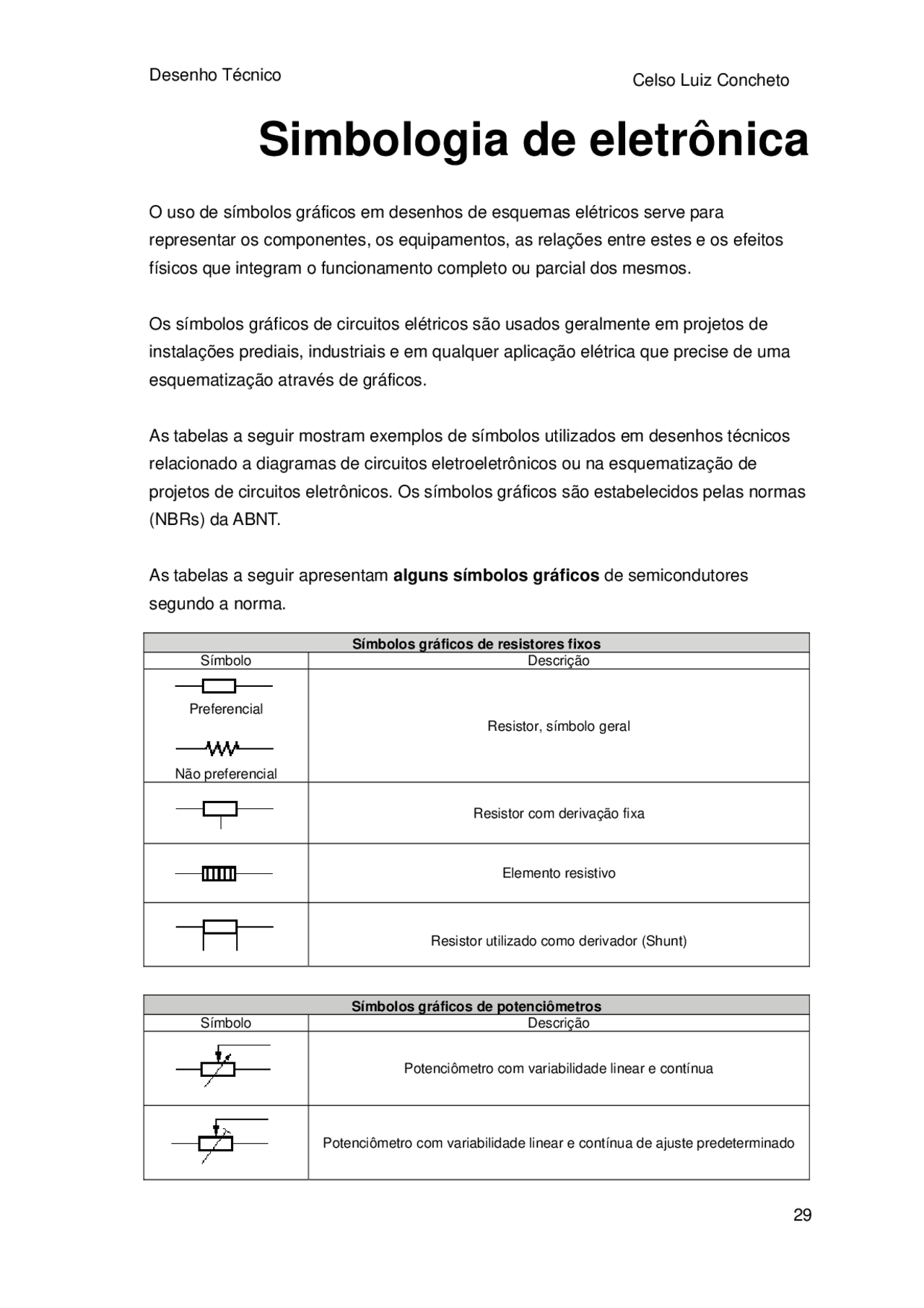

O uso de símbolos gráficos em desenhos de esquemas elétricos serve para
representar os componentes, os equipamentos, as relações entre estes e os efeitos
físicos que integram o funcionamento completo ou parcial dos mesmos.
Os símbolos gráficos de circuitos elétricos são usados geralmente em projetos de
instalações prediais, industriais e em qualquer aplicação elétrica que precise de uma
esquematização através de gráficos.
As tabelas a seguir mostram exemplos de símbolos utilizados em desenhos técnicos
relacionado a diagramas de circuitos eletroeletrônicos ou na esquematização de
projetos de circuitos eletrônicos. Os símbolos gráficos são estabelecidos pelas normas
(NBRs) da ABNT.
As tabelas a seguir apresentam alguns símbolos gráficos de semicondutores
segundo a norma.
Símbolos gráficos de resistores fixos Símbolo Descrição
Preferencial
Não preferencial
Resistor, símbolo geral
Resistor com derivação fixa
Elemento resistivo
Resistor utilizado como derivador (Shunt)
Símbolos gráficos de potenciômetros Símbolo Descrição
Potenciômetro com variabilidade linear e contínua
Potenciômetro com variabilidade linear e contínua de ajuste predeterminado
Celso Luiz Concheto
Potenciômetro com variabilidade não linear e contínua
Potenciômetro com variabilidade linear e contínua de ajuste predeterminado
Símbolos gráficos de resistores de variabilidade intrínseca Símbolo Descrição
Resistor de variabilidade intrínseca não linear
Resistor com variabilidade intrínseca dependente de tensão
Resistor com variabilidade intrínseca com coeficiente negativo de temperatura
Resistor com variabilidade intrínseca com coeficiente positivo de temperatura -
PTCR
Símbolos gráficos de capacitores Símbolos Descrição
Capacitor, símbolo geral.
Capacitor com representação do eletrodo externo
Capacitor de passagem
Capacitor eletrolítico não polarizado (bipolar). Se desejar os retângulos podem ser preenchidos
Capacitor polarizado. Símbolo geral
Capacitor eletrolítico polarizado. Se desejado, o retângulo pode ser cheio.
Celso Luiz Concheto
Indutor com núcleo de ferrite
Indutor com núcleo de cobre
Indutor com núcleo de ferro laminado e com blindagem eletrostática ligada à massa
Indutor com blindagem de cobre e ferro
Indutor com derivações
Indutor variável continuamente
Indutor variável com núcleo de ferro laminado
Indutor de ajuste predeterminado com núcleo de ferrite
Símbolos gráficos de diodos semicondutores Símbolo Descrição
Diodo semicondutor, símbolo geral.
Diodo emissor de luz, símbolo geral.
Diodo usado como dispositivo capacitivo (varactor ou varicap)
Celso Luiz Concheto
Diodo Túnel
Diodo de avalanche, ou Zener, unidirecional (diodo regulador de tensão)
Diodo de avalanche, ou Zener, bidirecional.
Diodo unitúnel
Diodo bidirecional (varistor) Diac
Símbolos gráficos de tiristores Símbolo Descrição
Tiristor diodo de bloqueio inverso
Tiristor diodo de condução inversa
Tiristor diodo bidirecional
Tiristor triodo, tipo não especificado. Nota: Este símbolo é usado para representar um tiristor triodo de bloqueio inverso, se não for necessário especificar o tipo da porta.
Tiristor triodo de bloqueio inverso, porta N (anodo controlado)
Tiristor triodo de bloqueio inverso, porta P (catodo controlado)
Celso Luiz Concheto
Transistor NPN com coletor conectado à envoltória
Transistor NPN de avalanche
Transistor de unijunção, com base tipo P
Transistor de unijunção, com base tipo N
Transistor NPN, com base polarizada transversalmente
Transistor PNIP com conexão à região intrínseca.
Transistor PNIN com conexão à região intrínseca.
Símbolos gráficos de transistores de efeito de campo (FET), transistores unipolares Símbolo Descrição
Transistor de efeito de campo, porta conectada, com canal tipo N.
Nota: As conexões da porta e da fonte devem estar alinhadas.
Transistor de efeito de campo, porta conectada, com canal tipo P
Celso Luiz Concheto
Transistor de efeito de campo, porta isolada, tipo a enriquecimento, uma porta, com canal tipo P, sem conexão ao substrato (IGFET).
Transistor de efeito de campo, porta isolada, tipo a enriquecimento, uma porta, com canal tipo P, sem conexão ao substrato (IGFET).
Transistor de efeito de campo, porta isolada, tipo a enriquecimento, uma porta, com canal tipo N, com substrato conectado internamente a fonte (IGFET)
Transistor de efeito de campo, porta isolada, tipo a deplexão, uma porta, com canal tipo N, sem conexão ao substrato (IGFET)
Transistor de efeito de campo, porta isolada, tipo a deplexão, uma porta, com canal tipo P, sem conexão ao substrato (IGFET)
Transistor de efeito de campo, duas portas isoladas, tipo a deplexão, com canal tipo N, com substrato conectado separadamente (IGFET)
Símbolos gráficos de dispositivos fotossensíveis e magnetossensíveis Símbolo Descrição
Resistor com variabilidade intrínseca dependente de luz - LDR
Fotodiodo, Célula fotocondutora com condutividade.
Célula fotovoltaica
Fototransistor NPN
Fototransistor PNP
