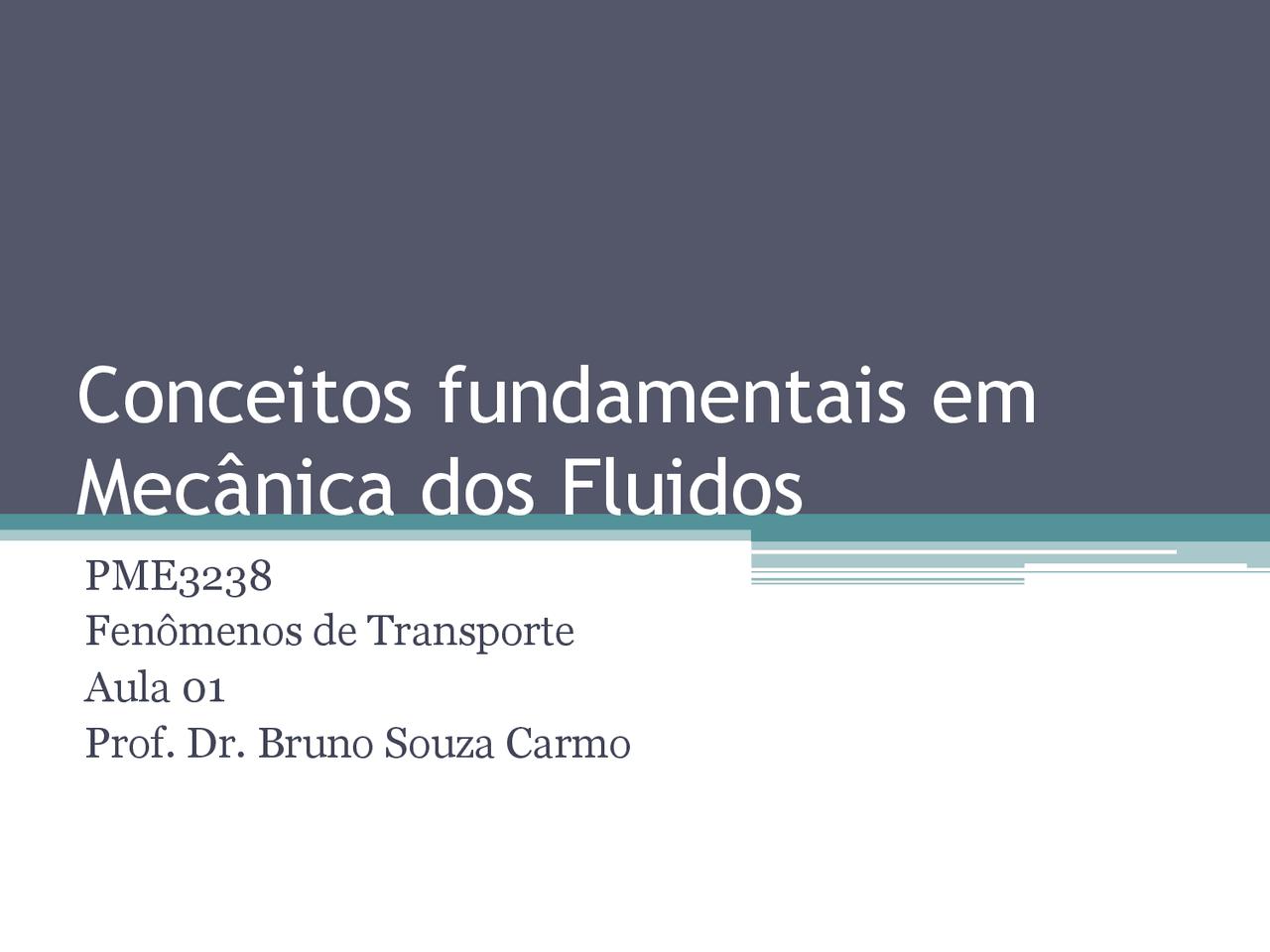

Conceitos fundamentais em

Mecânica dos Fluidos

PME Fenômenos de Transporte Aula 01 Prof. Dr. Bruno Souza Carmo

Mecânica dos fluidos

• Mecânica : ramo do física que lida com movimento, energia e forças
• A Mecânica dos Fluidos trata do comportamento dos fluidos em repouso (estática) e em movimento (dinâmica)
• Aplicações : transporte, propulsão, forças fluidas em estruturas, máquinas de fluxo, lubrificação, engenharia biomédica, esportes, geração de energia, refrigeração, aquecimento, dispersão de poluentes, etc.

O fluido como meio contínuo I

• Na Mecânica dos Fluidos clássica, o fluido é considerado um meio contínuo, isto é, as dimensões características do sistema são muito maiores do que o livre caminho médio das moléculas (≈ 10 - m para gases e ≈ 10 - m para líquidos).
• Sendo assim, assumimos que as propriedades dos fluidos variam continuamente no espaço, permitindo o uso do Cálculo Diferencial na sua análise.

O fluido como meio contínuo II

Ex: massa específica ρ (massa por unidade de volume) m V V V = OLP V V m V

Densidade e peso específico

• A densidade relativa , ou apenas densidade , SG , é a razão entre a massa específica do fluido e a massa específica da água a 4 °C (1000 kg/m 3 ): SG = ρ / ρ água
• O peso específico , γ , é o peso da substância por unidade de volume: γ = mg / V = ρg

Forças e campo de tensão

• Tipos de força ▫ Forças de superfície (pressão, atrito) ▫ Forças de campo ou corpo (gravidade, magnética)
• Tensões são geradas por forças de superfície atuando sobre uma partícula fluida Tensão = Força / Área
• As tensões num fluido são majoritariamente geradas por movimento (num sólido são geradas por deflexão).

Campo de tensões I

Um elemento de volume fluido está submetido a um campo de tensões que pode ser baseado num sistema de coordenadas arbitrário xy direção normal do plano de atuação O sinal da tensão é o produto dos sinais da direção da tensão e da normal da superfície onde ela atua

Campo de tensões II

O campo de tensões é uma grandeza tensorial xx xy xz yx yy yz zx zy zz

Viscosidade

• Num fluido, as tensões de cisalhamento aparecem devido ao escoamento viscoso e estão relacionadas à taxa de deformação.
• A viscosidade é uma propriedade do fluido que fornece esta relação entre tensão de cisalhamento e taxa de deformação.
• Para um fluido em repouso, não existirá tensão de cisalhamento.

Taxa de deformação I

Num intervalo δt , o elemento fluido é deformado de MNOP para M’NOP’. A taxa de deformação é dada por: OLP t 0

t

G

Gt

Fluidos newtonianos

São fluidos nos quais a tensão de cisalhamento é diretamente proporcional à taxa de deformação: Exemplos: ar, água, boa parte dos óleos. xy Gu Gy

Viscosidade dinâmica

A constante de proporcionalidade da equação anterior é a viscosidade dinâmica , μ , que é uma propriedade do fluido. Esta equação é a Lei de Newton da viscosidade. Dimensão de μ : Unidades: xy = μ Gu Gy F t L 2

M

Lt

NJ

P · V

RX 3D · V

Fluidos não newtonianos – vídeo

Fluidos não newtonianos

A relação entre τ xy e d u /d y pode ser representada por um modelo exponencial para pseudoplásticos ( n <1) e dilatantes ( n >1): Plásticos de Bingham comportam-se como sólido até uma tensão limítrofe. xy = k

Gu Gy

n xy = l + μp Gu Gy
