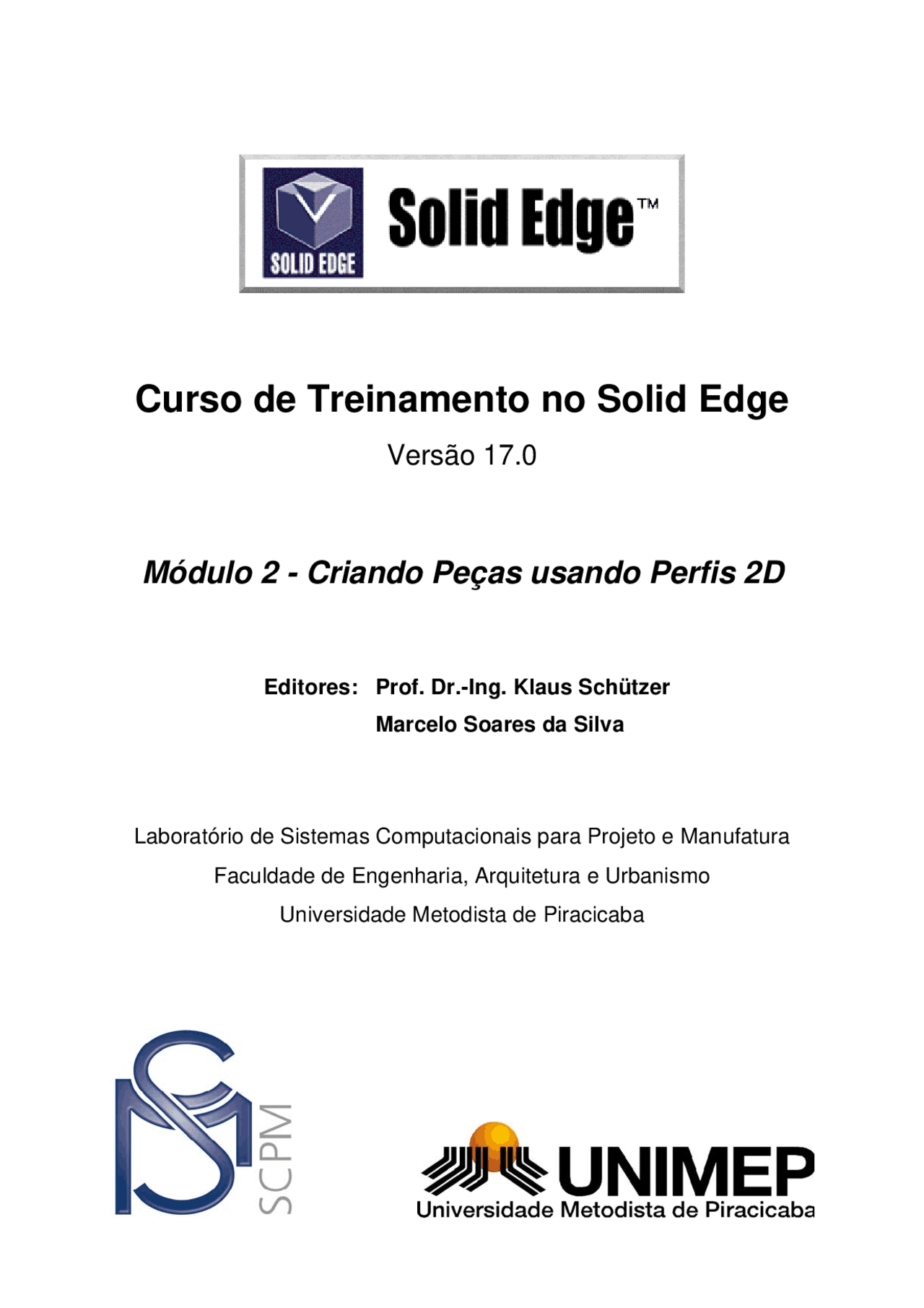

Curso de Treinamento no Solid Edge

Versão 17.

Módulo 2 - Criando Peças usando Perfis 2D

Editores: Prof. Dr.-Ing. Klaus Schützer

Marcelo Soares da Silva

Laboratório de Sistemas Computacionais para Projeto e Manufatura

Faculdade de Engenharia, Arquitetura e Urbanismo

Universidade Metodista de Piracicaba

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^1)

4 Criando uma Peça com uso de croqui - Sketch^1

No próximo exercício você criará um suporte mostrado na figura abaixo através do sketch (desenho de um perfil). Você usará então estes perfis para construir features individuais do modelo sólido.

  1. Abra o ambiente Solid Part
  2. Na Barra de Feature , selecione o comando Sketch^2.

(^1) Esta apostila foi desenvolvida para uso exclusivo acadêmico em disciplinas que utilizem o sistema CAD Solid Edge, não devendo ser utilizada em cursos de treinamento para empresas, ou cursos afins, sem o prévio consentimento dos autores deste material e dos representantes do software no Brasil. A presente apostila se encontra em desenvolvimento e toda contribuição para o aperfeiçoamento 2 deste material será muito bem vinda. Envie suas sugestões para o email: [email protected]. Na apresentação deste exemplo estará sendo adotada a seguinte convenção: os comandos a serem selecionados estão apresentados em azul, itálico e negrito, por exemplo Sketch ; os nomes das barras de comando (veja Capítulo 1) estão apresentadas em itálico, por exemplo Barra de Feature

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^3)

  1. Mova o cursor do mouse para cima mantendo o centro do círculo alinhado com o plano de referência, com mostrado na figura abaixo.

Atenção: não coloque o centro sobre o ponto final do eixo vertical!

  1. Selecione o comando Line.
  2. Mova o mouse para a direita do plano de referência vertical até o ponto final do

plano de referência horizontal. Certifique-se que o símbolo ponto final está exibido.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^4)

  1. Mova o mouse para a direita e clique para colocar o primeiro ponto da linha, assim a linha fica alinhada com o plano de referência horizontal.

Atenção: não coloque o ponto sobre o ponto final do eixo vertical!

  1. Mova o mouse para cima e clique para colocar o segundo ponto da linha.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^6)

  1. Selecione o comando Line.
  2. Mova o cursor do mouse no ponto final da linha à direita e clique para colocar o primeiro ponto da linha.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^7)

  1. Mova o cursor do mouse para o lado direito do círculo. Quando os símbolos

ponto no elemento e tangente forem exibidos, clique para colocar a linha.

  1. Clique o botão direito do mouse uma vez para voltar ao comando Line. Repita os mesmos passos para colocar outra a linha como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^9)

  1. Selecione o comando Distance Between
  2. Na Barra de Fita , certifique-se que o tipo de cota seja Horizontal/Vertical.
  3. Coloque a cota a partir da linha inferior até a última linha criada no perfil. Colocada a primeira cota não reinicie o comando.

Atenção: o valor que aparece na cota da figura é o resultante do posicionamento! Não há necessidade de alterar o valor da cota para o apresentado na figura.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^10)

  1. Continue com o comando Distance Between e selecione o vértice entre a linha vertical à direita e a linha inclinada. Depois que o vértice foi selecionado, note que ambas as cotas empilhadas e alinhadas podem ser colocadas, baseadas onde você posiciona o mouse. Posicione o mouse à direita da primeira cota para colocar a cota seqüencialmente.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^12)

  1. Mova o mouse para a direita e coloque a cota como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^13)

  1. Selecione o comando Smart Dimension.
  2. Selecione a linha inferior do perfil e coloque a cota de largura.
  3. Ainda com o comando Smart Dimension , selecione o círculo e coloque a cota de diâmetro.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^15)

  1. Na Barra Principal selecione o comando Save.
  2. Irá aparecer a janela de propriedades , clique OK.
  3. Na caixa de diálogo Save As , digite Suporte no campo File name.
  4. Verifique se o campo Save in está preparado para salvar na raiz *D:*.
  5. Selecione o comando Save na caixa de diálogo para salvar o arquivo.
  6. Selecione o comando Sketch novamente. Selecione o plano de referência x - y plane como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^16)

  1. Selecione o comando Circle by Center e digite 20 mm no campo Diameter.
  2. Coloque quatro círculos aproximadamente como abaixo.
  3. Selecione o comando Smart Dimension.
  4. Selecione um dos círculos e coloque a cota de diâmetro.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^18)

  1. Selecione o comando Distance Between.
  2. Coloque as cotas internas usando o plano de referência como origem das cotas, e as cotas externas usando o centro de cada círculo. Lembre-se de pressionar o botão direito do mouse para reinicializar o comando Distance Between quando estiver mudando das cotas horizontais para as verticais.
  3. Use o Select Tool para editar as cotas com os valores mostrados abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^19)

  1. Selecione o comando Return para fechar a janela do Sketch 2D.
  2. Selecione o comando Finish para sair do ambiente Sketch.
  3. Salve o Arquivo.
  4. Clique com o botão direito do mouse sobre o Sketch 2 no EdgeBar. O menu de atalho é exibido. Selecione a opção Hide (esconder) para esconder o display do Sketch 2.
