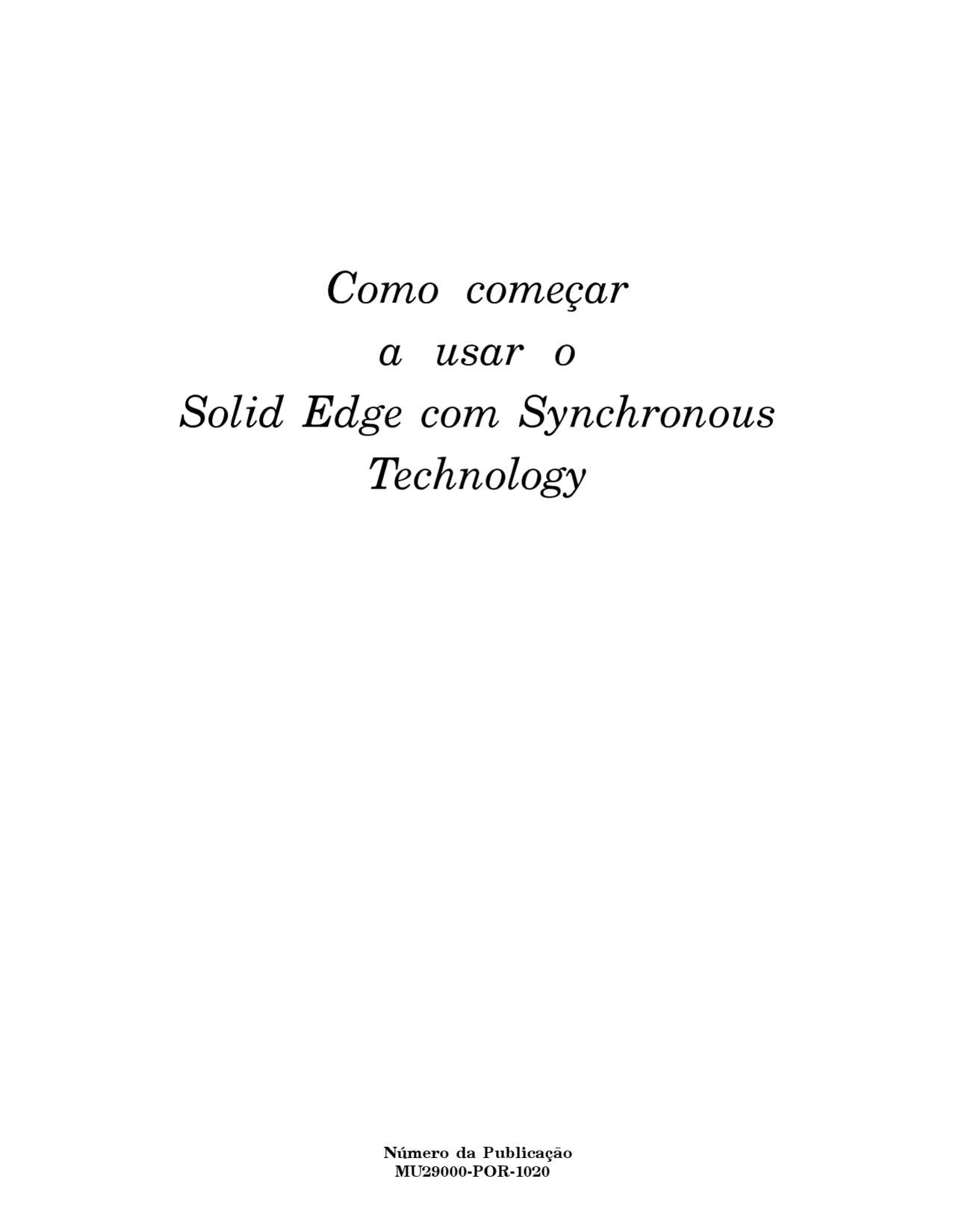

Como começar

a usar o

Solid Edge com Synchronous

Technology

Número da Publicação MU29000-POR-

Notificação de Direitos Limitados e de

Propriedade

Este software e a documentação relacionada são propriedade da Siemens Product Lifecycle Management Software Inc.

© 2009 Siemens Product Lifecycle Management Software Inc. Todos os direitos reservados.

Todas as marcas comerciais pertencem aos seus respectivos proprietários.

2 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Bem-vindo!

Usando o Solid Edge com Synchronous Technology você pode:

• Adotar 3D sem histórico com a simplicidade do 2D e eliminar virtualmente os tempos ociosos de transição.
• Desenhar protótipos digitais com aplicativos específicos de processo e chegar ao mercado de modo 70% mais rápido.
• Aproveitar dados do fornecedor com ferramentas de modelagem neutras e manter sua habilidade para usar dados externos.
• Fazer mudanças rápidas e precisas com o poderoso Synchronous Solve e reduzir os erros de desenho em até 90%
• Usar e compartilhar dados em toda a empresa e melhorar a eficiência organizacional cerca de 70%.

4 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Lição

1 Introdução à modelagem de peças

Nesta atividade, você irá construir o modelo mostrado na ilustração acima e aprender várias técnicas de modelagem síncrona, tais como:

• Desenho de rascunhos
• Construção de recursos
• Dimensionamentos das arestas do modelo
• Trabalhar com o PathFinder
• Edição de recursos

Você também criará um desenho preliminar do modelo 3D usando o recurso Quicksheet do Solid Edge.

O Solid Edge é um sistema CAD sem históricos baseado em recursos que permite que você modele de forma mais eficiente removendo a necessidade de pré-planejar seus desenhos, edite dados do fornecedor tão facilmente quanto modelos nativos e torne-se um especialista em menos tempo.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Introdução à modelagem de peças

O Solid Edge usa uma abordagem exclusiva da modelagem chamada Tecnologia Síncrona.

A Tecnologia Síncrona lhe permite:

• Criar designs com facilidade.
• Editar modelos usando diretamente cotas em 3D.
• Usar um fluxo de trabalho familiar em Cerca para editar os seus designs.
• Fazer alterações de design facilmente usando ferramentas de pegar-e-ir para mover geometrias e faces relacionadas.

Criar um arquivo de peça

A tela de início contém atalhos para criar novos arquivos baseados em modelos comuns, na seção à esquerda denominada Criar. Escolha o atalho de Peça ISO Síncrona para criar um novo arquivo de peça síncrona.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Lição 1 Introdução à modelagem de peças

Etapa 1: modele a característica de base

Nas próximas etapas, você desenhará um retângulo de rascunho e depois construirá a característica de base do modelo, como mostrado abaixo. Você vai desenhar o rascunho no plano principal XZ, indicado pelo sistema coordenado de base.

No Solid Edge com Synchronous Technology, você poderá desenhar em espaço 3D usando ferramentas de desenho em 2D familiares.

Além das eficientes ferramentas de desenho em 2D do Solid Edge, você também pode copiar e colar geometrias em 2D de seus arquivos em 2D do AutoCad para acelerar a criação de geometrias em 3D.

Observe o sistema coordenado de base

A primeira etapa para desenhar qualquer peça nova é desenhar o rascunho para o recurso de base. O primeiro rascunho define a forma básica da peça.

1-4 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Lição 1 Introdução à modelagem de peças

No menu do comando, na parte superior do aplicativo Solid Edge, escolha a guia

Início>grupos Desenhar> Retângulo por 3 Pontos.

Observe que a barra de comando Retângulo é exibida na parte superior esquerda da tela, como mostrado abaixo.

Observe as linhas de alinhamento anexadas ao cursor

1-6 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Introdução à modelagem de peças

Mova o cursor pela janela gráfica e observe que as linhas de alinhamento se estendem para fora do cursor.

As linhas de alinhamento estão orientadas ao plano XZ principal no sistema coordenado de base. O plano XZ principal corresponde à visão frontal.

As linhas de alinhamento indicam a orientação e posição no espaço em 3D no qual os elementos de rascunho serão desenhados.

Observe o indicador de pontos chave

Posicione o cursor sobre o ponto de origem do sistema coordenado de base, como mostrado acima, mas não clique.

Observe que um símbolo indicador de ponto chave é exibido ao lado do cursor.

Isso é o IntelliSketch em ação, ajudando a desenhar com precisão em relação a outras geometrias.

O indicador de ponto chave é o indicador de ponto final.

Ele é exibido quando o cursor está sobre o ponto final de uma linha, uma aresta do modelo ou, neste caso, na origem do sistema coordenado de base.

Mova o cursor lentamente para a esquerda, depois para cima e para baixo.

Como mostrado abaixo, observe que a linha de alinhamento horizontal que se estende do cursor se ajusta para a posição e é exibida tracejada quando o cursor é alinhado horizontalmente com o ponto de origem do sistema coordenado de base.

O IntelliSketch oferece vários tipos de pontos de ajuste, tais como ponto final, ponto intermediário e ponto central. O IntelliSketch facilita o alinhamento de novas geometrias com as já existentes.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Introdução à modelagem de peças

Observe o retângulo

Tome uns momentos para observar que o retângulo é exibido como um elemento sombreado. O retângulo é exibido como um elemento sombreado porque as linhas que formam o retângulo definem uma área fechada. No Solid Edge: Na Tecnologia Síncrona, quando elementos em 2D formam uma área fechada, eles são chamados de regiões de rascunhos.

Até mesmo geometrias em 2D importadas vão criar automaticamente regiões de rascunho. As regiões de rascunho permitem que você construa geometrias sólidas em 3D sem selecionar comandos específicos de modelagem em 3D.

região de rascunho Um objeto de ajuda que facilita a construção de superfícies e geometrias sólidas a partir de elementos de rascunho ou uma combinação de elementos de desenho e arestas do modelo. As regiões são criadas pelo Solid Edge quando uma série de elementos de rascunho ou arestas do modelo formam uma área fechada. As regiões são criadas usando cores sombreadas.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Lição 1 Introdução à modelagem de peças

Preparar para construir o recurso de base

No Solid Edge com Synchronous Technology, você constrói geometrias sólidas usando a ferramenta Selecionar (A) e alças para pegar e ir para, como a alça Extrudar (B), para transformar rapidamente geometrias de rascunhos em 2D em sólidos em 3D (C).

A ferramenta Selecionar e as alças de pegar e ir para reduzem o número de passos exigidos para construir geometrias em 3D. Também reduzem o número

1-10 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Lição 1 Introdução à modelagem de peças

Observe as ferramentas da tela

Observe o seguinte, como mostrado na ilustração:

• Um menu flutuante chamado QuickBar (A) é exibido na janela gráfica.
• Uma alça de Extrusão (B) é exibida no rascunho, perto de onde você selecionou o rascunho.

A QuickBar exibe uma lista de possíveis ações e as opções disponíveis para a ação atual.

A alça de Extrusão é usada para construir o recurso. Antes de construir o recurso, você vai saber mais sobre o QuickBar.

Visão geral da QuickBar

A QuickBar é exibida quando você seleciona certos tipos de elemento. A QuickBar avalia os elementos selecionados e apresenta um conjunto alvo de Ações e Opções.

1-12 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-

Introdução à modelagem de peças

Ações:

A lista de Ações é exibida no lado esquerdo da QuickBar (A).

Para uma região de rascunho, a ação padrão é construir um recurso extrudado. Você pode selecionar uma ação diferente da lista de Ações. Para uma região de rascunho, você pode especificar que quer construir um recurso revolvido.

Opções:

As opções disponíveis para a ação atual são exibidas no resto da QuickBar (B). Para um recurso extrudado, você pode especificar se algum material é adicionado ou removido, o recurso de extensão, se o recurso é construído simetricamente em relação à região de rascunho e assim por diante.

Você vai explorar algumas dessas opções quando estiver trabalhando durante o Test Drive.

Assegure-se de que as opções adequadas estão definidas na QuickBar

Passe o cursor lentamente sobre as várias opções da QuickBar.

Note que as dicas de Ferramenta são exibidas dando informações adicionais sobre as opções da QuickBar.

As dicas de Ferramenta oferecem informações adicionais sobre opções de interface de usuário, o que torna fácil aprender e usar o Solid Edge.

Na QuickBar, assegure-se de que as seguintes opções correspondem à ilustração:

(A) A opção Tipo de Extensão está definida em Finita.

(B) A opção Extensão Simétrica está definida.

(C) A opção Tratamentos está desmarcada.

A QuickBar torna fácil e conveniente definir as opções de comando que você quer usar.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Introdução à modelagem de peças

Observe os resultados

Sua janela gráfica deve se parecer com a da ilustração. Observe que o recurso base sólido é exibido e que o rascunho não é mais exibido.

Quando você constrói características baseadas em rascunho no Solid Edge com Synchronous Technology, os rascunhos são adicionados à coleção Rascunhos Usados no PathFinder depois que você constrói um recurso.

Você vai saber mais sobre o PathFinder na próxima etapa.

A informação do rascunho é transferida diretamente para o modelo 3D, onde você finalmente faz as edições.

Explorar o PathFinder

Tome um momento para explorar o PathFinder, localizado na parte inferior esquerda da janela do aplicativo.

O PathFinder lhe ajuda a avaliar, selecionar e editar os componentes que integram os modelos que você cria no Solid Edge.

Clique nos símbolos no PathFinder para ampliar os diversos cabeçalhos até que sua exibição corresponda à ilustração.

MU29000-POR-1020 Como começar a usar o Solid Edge com Synchronous Technology 1-

Lição 1 Introdução à modelagem de peças

Observe o seguinte no PathFinder:

• Um cabeçalho de Recursos que contém uma entrada de Protuberância, que representa o recurso de base que você construiu.
• Um cabeçalho de Rascunhos Usados que contém uma entrada de Rascunho para o rascunho que você usou para construir o recurso.

Quando você constrói recursos baseados em rascunho, os rascunhos são adicionados à coleção Rascunhos Usados no PathFinder, para o caso de você querer usá-los em recursos subsequentes mais tarde.

Os recursos armazenados no PathFinder não são interdependentes e este não é uma árvore linear.

O PathFinder facilita a seleção de recursos para editar, organizar características por nome ou tipo e reordenar recursos sem destruir o intento de design.

Salvar a peça

Na barra de ferramentas Acesso Rápido, localizada no lado superior esquerdo da janela do aplicativo, clique no botão Salvar para salvar o trabalho realizado.

Você pode personalizar a barra de ferramentas Acesso Rápido para facilitar o acesso a comandos frequentemente usados.

1-16 Como começar a usar o Solid Edge com Synchronous Technology MU29000-POR-
