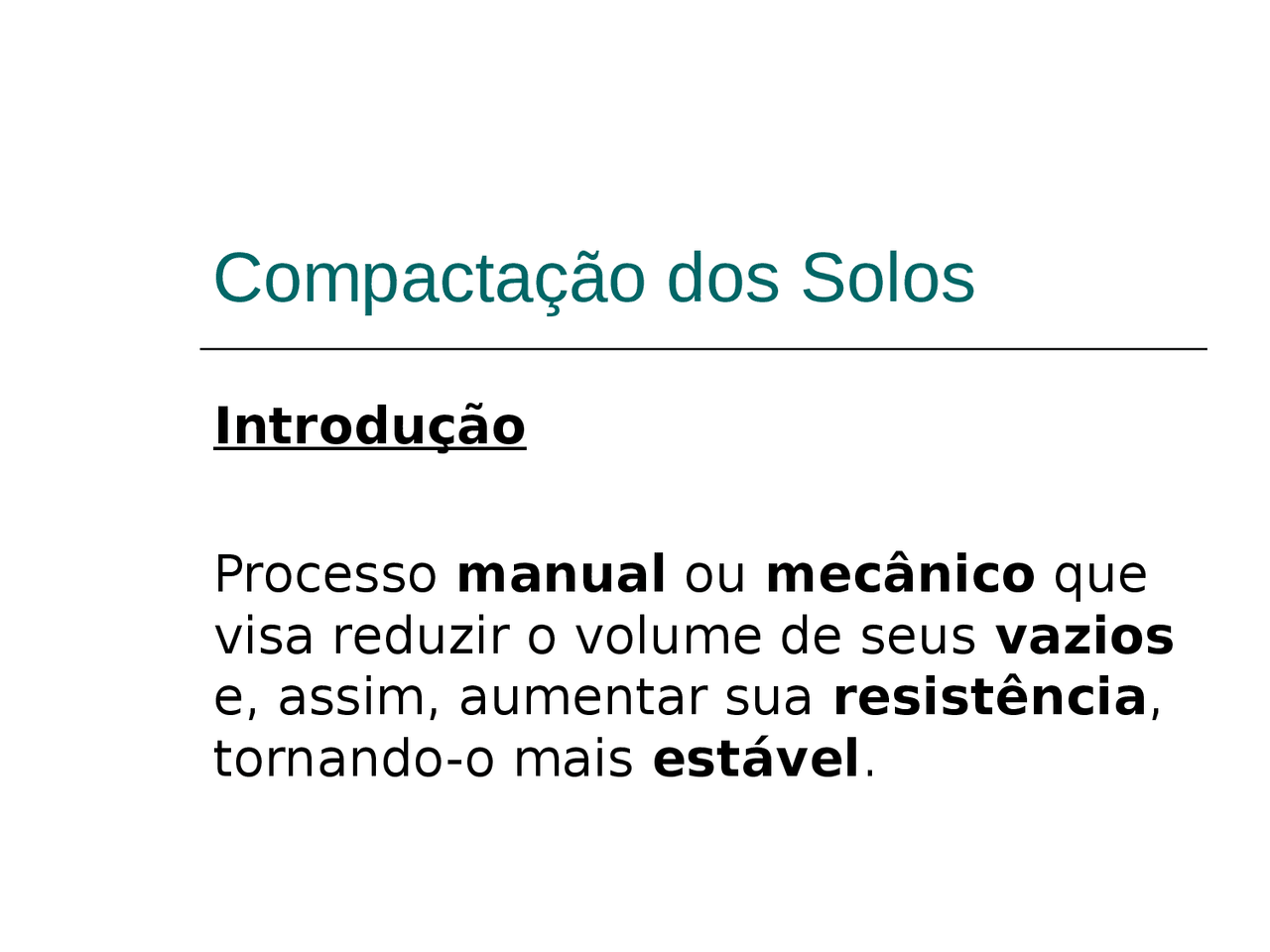

Compactação dos Solos

Introdução

Processo manual ou mecânico que

visa reduzir o volume de seus vazios

e, assim, aumentar sua resistência ,

tornando-o mais estável.

Operação e Observação

 Simples;  De grande importância pelo seus efeitos sobre a estabilização de maciços terrosos;  Relaciona-se com os problemas de pavimentação e barragens de terra ;  Visa melhorar suas características de resistências , bem como permeabilidade, compressibilidade e absorção de água;  CompactaçãoAR ≠ AdensamentoH

Curva de Compactacao

Para fins práticos: s =  / (1 + h))

Curvas de Compactacao

Ensaios

Ensaio Proctor Compacta-se a amostra dentro de um recipiente cilíndrico, com aprox. 1000 cm³ , em 3 camadas sucessivas, sob a ação de 25 golpes de um soquete, pesando 2,5 kg , caindo de 30 cm de altura. Repete-se para vários h , determinando-se, para cada um deles, o s. Com valores obtidos traça-se a curva  s = f ( h ), de onde, se obterá h ot e  s,max. A energia de compactação desse ensaio é de aprox. 6 kg·cm/cm³. E = PhNn / V

Ensaios

Ensaio Modificado de Proctor Tendo em vista o maior peso dos equipamentos atualmente, tornou-se necessário alterar as condições de ensaio. Amostra compactada no mesmo molde, com 5 camadas , 25 golpes, peso de 4,5 kg , altura de queda de 45 cm , energia de 25 kg·cm/cm³.

Curvas de Resistência

É comum traçar, também, em função da umidade, a curva de variação da resistência que apresenta o material compactado; e.g., sua resistência à penetração de uma agulh)a padrão. Índice de resistência decresce quando aumenta o teor de umidade. A medida é feita, em geral, pela Agulh)a de Proctor.

Agulha de Proctor

Permite, por meio de um dinamômetro, medir o esforço necessário para cravar no solo ou no corpo de prova dentro do cilindro de Proctor, uma agulh)a padronizada. Observação: Melh)or compactar o solo com umidade h ot, pois se for h 1 < h ot, quando saturado, ele passa para uma umidade maior e sua resistência se tornaria nula.

Compactação de Campo



A passagem , pura e simplesmente,

de um rolo compactador na

superfície do aterro lançado, não

resolve o problema, pois esse só

compacta uma camada

relativamente fina.

Assim, impõe-se a compactação dos

aterros por camadas.

Principais Compressores

 Rolo liso: Tem a vantagem de que a superfície de contato com o solo é pequena e, portanto, a compressão atinge pequenas profundidades.  Nos solos moles afundam demasiadamente, o que dificulta a tração.  São indicados somente para a compactação de pedregulh)os, areias, pedra britada, lançadas em camadas de não mais de 15 cm.

Principais Compressores

 Rolo pé-de-carneiro: principal vantagem é o entrosamento perfeito entre as camadas compactadas e o pisoteamento do solo de cada camada resultando numa entrosagem de torrões de solo.  Vibradores: Ótimos para compactar areias (os pé-de-carneiro ou pneumático não são eficientes). Camadas de 15 cm.

Principais Compressores

Controle de Compactação  Para verificar se a compactação está sendo feita devidamente, deve-se determinar sistematicamente h e  s do material.  (^) Para esse controle pode ser utilizado o “speedy” na determinação da umidade, e o processo do “frasco de areia” na determinação do peso específico.

Controle de Compactação  (^) Grau de compactação:  (^) G c = [s(campo)/s,max(lab)]^ ^100  (^) Não atingida a compactação desejada, revolve e recompacta.  (^) Razão de compactação (não normalizado):  (^) CR(%) = [( s -^ s,min)/(^ s,max -^ s,min)]^ ^100  (^) Grau de empolamento = ( s,max/s,nat) Deve-se realizar um grande número de ensaios e depois analisá-los estatisticamente.
