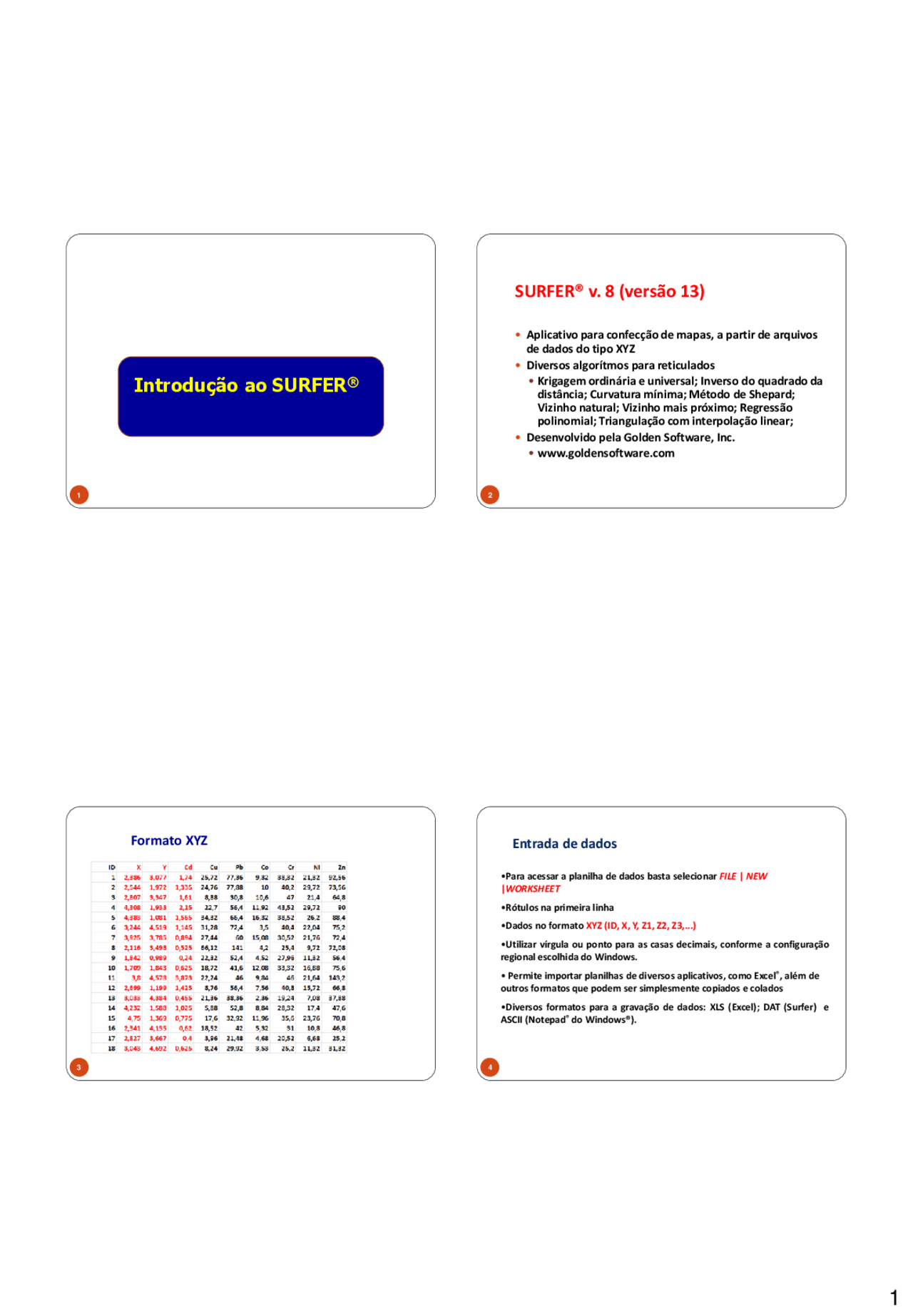

Introdução ao SURFER®
SURFER® v. 8 (versão 13)
Aplicativo para confecção de mapas, a partir de arquivos
de dados do tipo XYZ
Diversos algorítmos para reticulados
Krigagem ordinária e universal; Inverso do quadrado da
distância; Curvatura mínima; Método de Shepard;
Vizinho natural; Vizinho mais próximo; Regressão
polinomial; Triangulação com interpolação linear;
Desenvolvido pela Golden Software, Inc.
www.goldensoftware.com
2
Formato XYZ
3
Para acessar a planilha de dados basta selecionar FILE | NEW
|WORKSHEET
Rótulos na primeira linha
Dados no formato XYZ (ID, X, Y, Z1, Z2, Z3,...)
Utilizar vírgula ou ponto para as casas decimais, conforme a configuração
regional escolhida do Windows.
Permite importar planilhas de diversos aplicativos, como Excel®, além de
outros formatos que podem ser simplesmente copiados e colados
Diversos formatos para a gravação de dados: XLS (Excel); DAT (Surfer) e
ASCII (Notepad® do Windows®).
Entrada de dados
4
pf3
pf4
pf5
