Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.

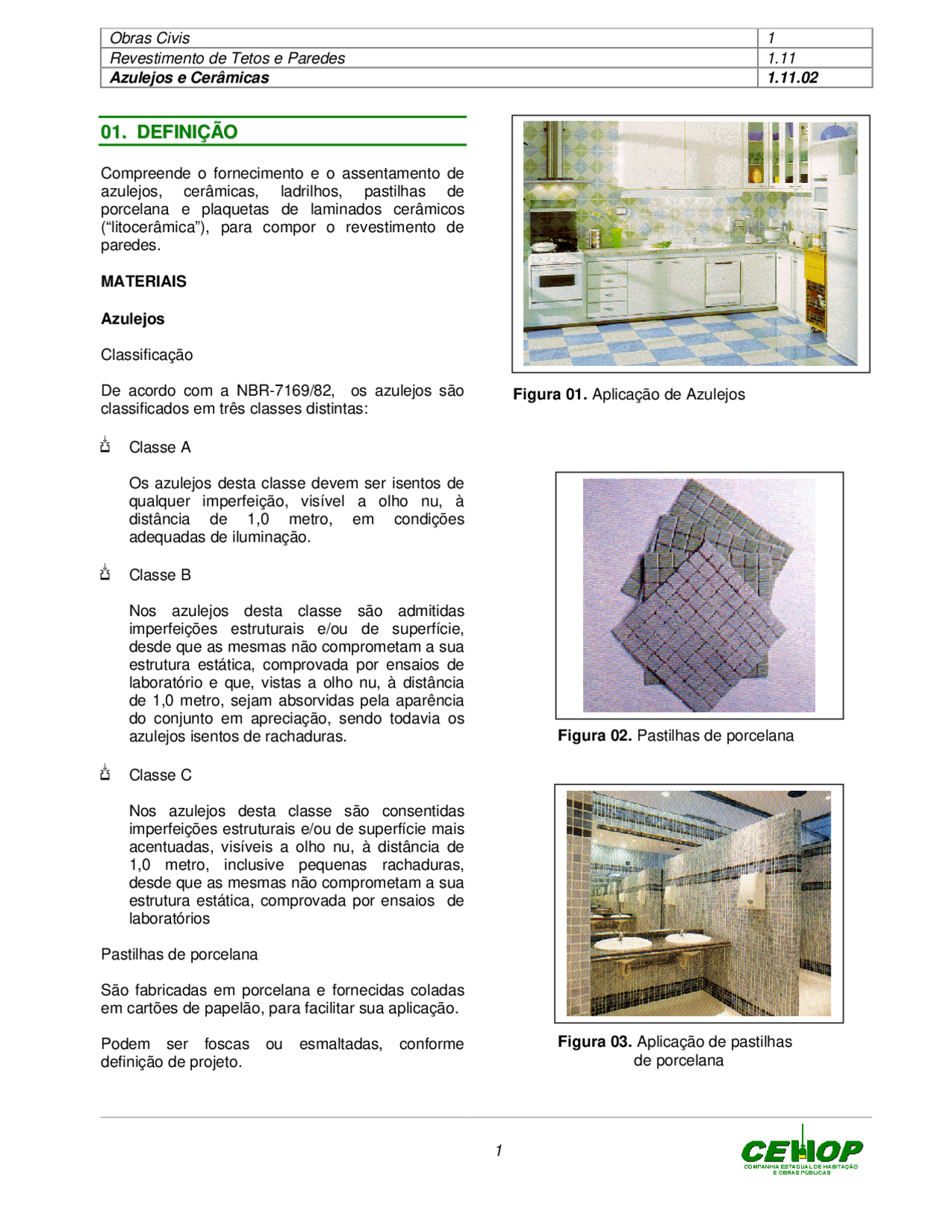

001 1.. DDEEFFIINNIIÇÇÃÃOO
Compreende o fornecimento e o assentamento de azulejos, cerâmicas, ladrilhos, pastilhas de porcelana e plaquetas de laminados cerâmicos (“litocerâmica”), para compor o revestimento de paredes.
MATERIAIS
Azulejos
Classificação
De acordo com a NBR-7169/82, os azulejos são classificados em três classes distintas:
" Classe A
Os azulejos desta classe devem ser isentos de qualquer imperfeição, visível a olho nu, à distância de 1,0 metro, em condições adequadas de iluminação.
" Classe B
Nos azulejos desta classe são admitidas imperfeições estruturais e/ou de superfície, desde que as mesmas não comprometam a sua estrutura estática, comprovada por ensaios de laboratório e que, vistas a olho nu, à distância de 1,0 metro, sejam absorvidas pela aparência do conjunto em apreciação, sendo todavia os azulejos isentos de rachaduras.
" Classe C
Nos azulejos desta classe são consentidas imperfeições estruturais e/ou de superfície mais acentuadas, visíveis a olho nu, à distância de 1,0 metro, inclusive pequenas rachaduras, desde que as mesmas não comprometam a sua estrutura estática, comprovada por ensaios de laboratórios
Pastilhas de porcelana
São fabricadas em porcelana e fornecidas coladas em cartões de papelão, para facilitar sua aplicação.
Podem ser foscas ou esmaltadas, conforme definição de projeto.
Figura 01. Aplicação de Azulejos
Figura 02. Pastilhas de porcelana
Figura 03. Aplicação de pastilhas de porcelana
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
Plaquetas de laminado cerâmico (“litocerâmicas”)
Figura 04. Plaquetas de laminado cerâmico aplicadas
As peças são fornecidas, prontas para assentamento, nas dimensões apresentadas na figura a seguir.
Figura 05. Plaqueta de laminado cerâmico
002 2.. MMÉÉTTOODDOO EEXXEECCUUTTIIVVOO
Dez dias após curado o emboço, será iniciado o assentamento do revestimento.
O assentamento será procedido com o emprego de argamassa de alta adesividade tipo CIMENTCOLA DA QUARTZOLIT, BINDA-CIMENTCOLA da SIKA ou similares, o que dispensa a operação de molhar as superfícies do emboço e do azulejo ou ladrilho.
Será adicionada água à argamassa de alta adesividade, conforme a especificação do fabricante, até obter-se consistência pastosa.
A argamassa, assim preparada, será deixada para “descansar” por um período de 15 (quinze) minutos, após o que será executado novo amassamento.
O emprego da argamassa deverá ocorrer, no máximo, até 2 horas após o seu preparo, sendo vedada nova adição de água ou de outros produtos. A argamassa será estendida com o lado liso de uma desempenadeira de aço, numa camada uniforme e de 3,0 a 4,0 mm. Com o lado dentado da desempenadeira, serão formados cordões que possibilitarão o nivelamento dos azulejos ou ladrilhos.
Com esses cordões ainda frescos, será efetuado o assentamento, batendo-se as peças uma a uma. A espessura final da camada entre o revestimento e o emboço, será de 1,0 a 2,0 mm. Quando necessário, os cortes e os furos nas peças, para passagem de instalações, serão feitos com equipamento próprio para essa finalidade, não se admitindo o processo manual. As bordas de corte deverão ser esmerilhadas de forma a se apresentarem lisas e sem irregularidades.
Assentamento em superfícies internas
O assentamento se fará em painéis, conforme a sequência a seguir:
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
1. Espalhamento da argamassa de assentamento com desempenadeira de aço. 2. Formação dos cordões com o lado dentado da desempenadeira. 3. Demarcação de gabarito para o assentamento das peças
Detalhes da demarcação
" Utiliza-se uma das peças para demarcar-se uma linha na altura da primeira faixa horizontal.
Figura 08
" Marcam-se as posições de cada peça da primeira faixa horizontal.
Figura 09
" Prega-se uma guia de madeira, nivelada, junto à linha definida para a primeira faixa horizontal. Nesta guia colocam-se pregos definindo cada junta vertical.
Figura 10
" Demarca-se uma linha vertical aprumada para se definir a primeira faixa vertical de peças.
Figura 11
4 e 5. Assentamento das peças.
Assentam-se, inicialmente, as peças da primeira faixa horizontal e da primeira vertical. Em seguida, complementa-se a área definida entre estas faixas. Obs. :. As espessuras regulares das juntas serão garantidas através de espaçadores apropriados.
Figura 12
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
6. Rejuntamento
Detalhes do rejuntamento
" Espalhamento da pasta de rejuntamento.
Figura 13
" Limpeza da pasta
Assentamento em superfície externas e fachadas
Também se fará por painéis, na forma seguinte:
` Será medida uma altura de aproximadamente 2,00 m, a partir do topo, considerando-se o tamanho das peças a serem assentadas e a espessura das juntas entre elas. Por exemplo :
" para peças de 15 x 15 cm com juntas de 1, mm, medem-se 1,965 m, correspondentes a 12 peças e 11 juntas.
Figura 15. Assentamento de peças 15 X 15 em fachadas
" para peças de 20 x 20 cm, com juntas de 2,0 mm, medem-se 1,960 m, correspondentes a 9 peças e 8 juntas.
Figura 16. Assentamento de peças 20 X 20 em fachadas
` Neste ponto, será iniciado o assentamento da faixa horizontal correspondente a esse nível.
` Em seguida, será executada uma faixa vertical entre este nível e o topo.
` Estas faixas servirão de guias para o assentamento das faixas intermediárias.
1,965m
15 cm
15 cm
15 cm
15 cm
1,5 mm
1,5 mm
15 cm
1,960m
20 cm
20 cm
20 cm
20 cm
2 mm
2 mm
20 cm
Figura 14
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
QUARTZOLIT, JUNTAFINA da REJUNTABRÁS ou similares. Na eventualidade da utilização de corante, a proporção desse produto não poderá ser superior a 20% do volume da pasta.
As juntas serão, inicialmente, escovadas e umedecidas, após o que receberão a argamassa de rejuntamento, aplicada com espátula de borracha; o excesso deverá ser retirado com pano úmido.
Após a cura da pasta, a superfície deverá ser limpa com pano seco ou esponja de aço macia.
Assentamento de pastilhas de porcelana
Os procedimentos de execução do emboço são os já descritos em 1.11.01.
Sobre o emboço, será lançada uma camada de argamassa de alta adesividade do tipo CIMENTCOLA BRANCO da QUARTZOLIT ou similar, também conforme já descrito. O lançamento desta argamassa somente se fará 10 dias após a conclusão do emboço.
Figura 20. Espalhamento da argamassa de assentamento
Na placa com as pastilhas, sobre a face oposta ao papel, será aplicada, com uma espátula ou rodo, a mesma argamassa de alta adesividade, de forma que sejam preenchidas todas as juntas e que seja deixada uma camada de aproximadamente 1mm. O excesso deverá ser removido.
Figura 21. Placas com as pastilhas
Antes da secagem da argamassa, as placas serão colocadas sobre a superfície, observando-se as linhas de prumo e nível, e pressionadas com as mãos.
Figura 22. Colocação das placas com as pastilhas
As placas serão batidas com uma desempenadeira de madeira ou martelo de borracha. Caso o contato da placa com a base não seja satisfatória, deverão ser feitos dois cortes verticais no papel, o que permitirá a saída de ar preso.
Figura 23. “Aperto” das placas
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
O papel que prende as pastilhas será removido com solução a 5% de soda cáustica em água. A superfície deverá ser molhada de forma abundante com esta solução, utilizando-se uma broxa ou esponja em movimentos de cima para baixo. Deverá ser dado um prazo no mínimo de 4 horas para o início desta atividade.
Figura 24. Aplicação de solução de soda cáustica
A remoção do papel será feita com cuidado, no mesmo sentido da passagem da broxa.
Figura 25. Retirada do papel
Retirado o papel, a superfície será molhada com bastante água, procurando-se remover, com a broxa ou a esponja, os resíduos de argamassa, papel e cola.
Rejuntamento
Será efetuado aplicando-se pasta de rejuntamento tipo CIMENTCOLA BRANCO da QUARTZOLIT, PASTICOLA da REJUNTABRÁS ou similares, utilizando-se um rodo de borracha, espátula ou esponja em movimentos alternados, preenchendo todas as juntas.
Figura 26. Aplicação da pasta de rejuntamento
O rejuntamento será deixado para secar por um período.
Em seguida, será feita uma limpeza com pano úmido ou esponja e outra com pano seco.
Figura 27. Limpeza com esponja úmida
Figura 28. Limpeza com pano seco
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
Será removida, antes do endurecimento, toda a argamassa que salpicar a superfície das peças ou que extravasar as juntas. Entre as juntas, a argamassa será removida com a ponta da colher de pedreiro ou com ferramenta apropriada, na profundidade suficiente para que as peças fiquem salientes.
Assentamento de cantoneiras de acabamento
Em cantos expostos de paredes internas serão colocadas cantoneiras de acabamento de alumínio, antes do assentamento dos revestimentos.
003 3.. CCRRIITTÉÉRRIIOOSS DDEE CCOONNTTRROOLLEE
Controle de materiais
Azulejos
Os azulejos deverão apresentar esmalte liso, vitrificação homogênea e coloração perfeitamente uniforme, bem como dureza e sonoridade características e resistência suficiente.
Cerâmicas
As peças deverão apresentar arestas bem definidas e esmalte resistente. Não deverão apresentar deformações, empenamentos, escamas, rachaduras, fendas, trincas, bolhas ou lascas.
Pastilhas de porcelana
Não deverão apresentar rachaduras, bolhas ou trincas
Controle de execução
Azulejos, cerâmicas e ladrilhos Não poderão ser observados desvios de prumo e nivelamento superiores a 3mm/m
Após a cura da argamassa de assentamento, as peças deverão ser batidas especialmente em seus cantos, devendo ser substituídas aquelas que soarem ocas.
Peças quebradas em suas bordas, defeituosas ou com cortes e furos para passagem de instalações efetuados manualmente também serão substituídas.
Pastilhas de porcelana
O desvio de prumo para cada painel de não poderá ultrapassar 3mm. Não serão aceitos desvios significativos entre áreas contíguas.
Plaquetas de laminado cerâmico (“litocerâmicas”)
O desvio de prumo não poderá ser superior a 3mm/m.
040 4.. CCRRIITTÉÉRRIIOOSS DDEE MEMEDDIIÇÇÃÃOO EE
PPAAGGAAMMEENNTTOO
Os serviços serão pagos por metro quadrado (m²) de revestimento executado e aceito pela Fiscalização.
O emboço e o rejuntamento não serão medidos separadamente.
Os arremates dos cantos com cantoneiras de alumínio serão medidos por metro (m) assentado.
O pagamento será efetuado por preço unitário contratual e conforme medição aprovada pela Fiscalização.
Revestimento de Tetos e Paredes 1. Azulejos e Cerâmicas 1.11.
005 5.. DDOOCCUUMMEENNTTOOSS DDEE RREEFFEERRÊÊNNCCIIAA
FOTNE CÓDIGO DESCRIÇÃO
ABNT NBR-5644/77 Azulejos
ABNT NBR-6126/80 Azulejos - Determinação da Estabilidade de Cores
ABNT NBR-6127/80 Azulejos - Determinação da Absorção de Água
ABNT NBR-6128/80 Azulejos - Determinação da Resistência ao Ataque Ácido e Alcalino
ABNT NBR-6129/80 Azulejos - Determinação da Diferença de Comprimento entre Lados Opostos
ABNT NBR-6130/80 Azulejos - Determinação da Curvatura
ABNT NBR-6131/80 Azulejos - Determinação da Resistência e Gretagem
ABNT NBR-6132/80 Azulejos - Determinação da Tensão de Ruptura à Flexão
ABNT NBR-6133/80 Azulejos - Determinação das Dimensões de Superfície
ABNT NBR-7169/82 Azulejos
REVIGLASS Catálogo de Produtos
AUTOR FONTE EDITORA
Eng. Milber Fernandes Guedes Caderno de Encargos Editora PINI
