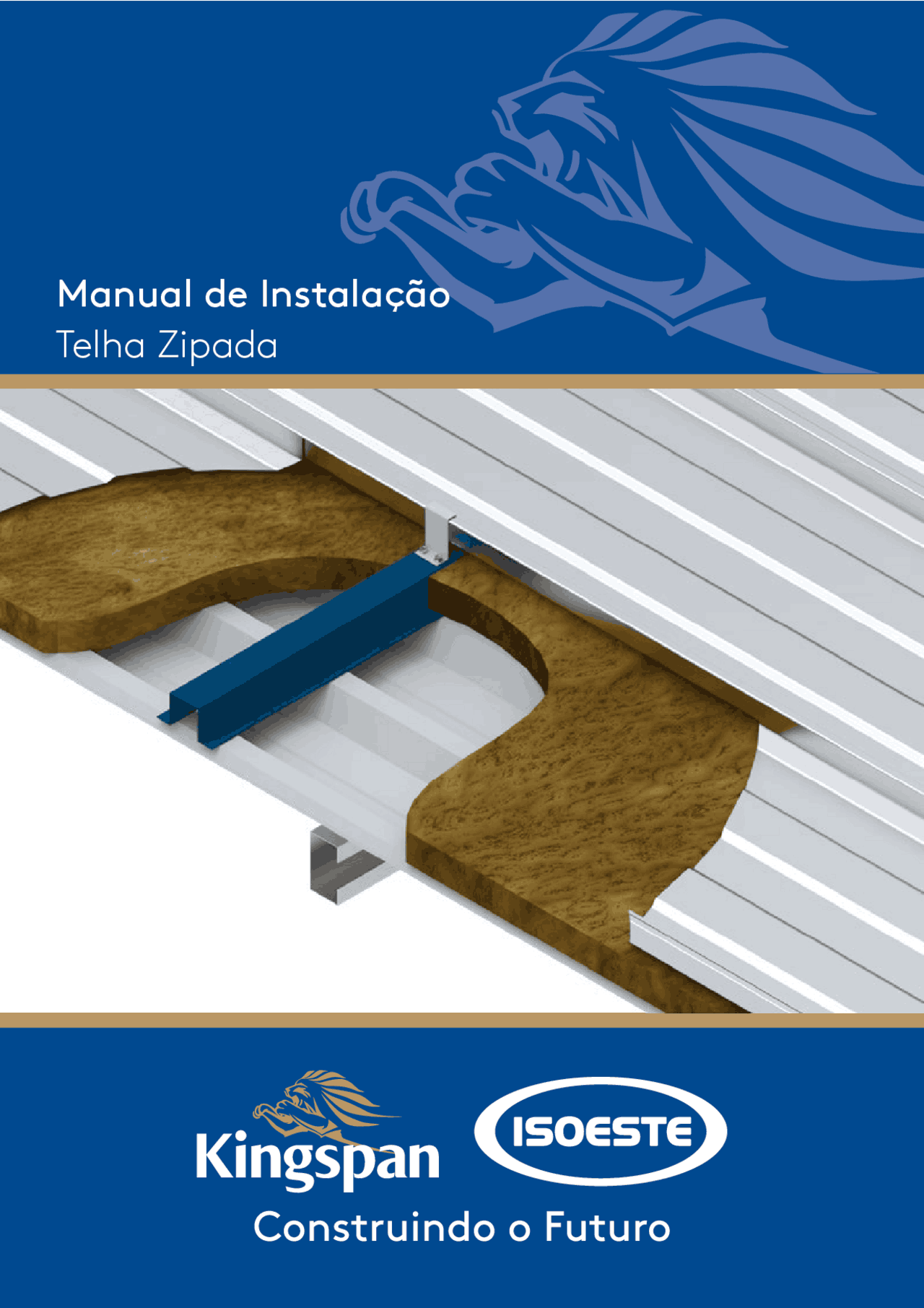

Manual de Instalação

Telha Zipada

Índice

• Sobre a Kingspan Isoeste
• Apresentação
• Zipada simples
• Zipada dupla com lã de rocha
• Zipada dupla com rockfelt
• Zipada dupla com midfelt
• Zipada dupla com facefelt

Apresentação

As TELHAS ZIPADAS são perfiladas em obra de forma contínua e permitem inclinação a partir de 2,5%,

sendo recomendadas para coberturas com grandes águas e baixa inclinação.

A instalação das telhas é feita através de clips fixos e deslizantes, o que garante a perfeita união entre

telhas e terças e a movimentação do telhado, acomodando-se às variações climáticas, garantindo a

integridade da cobertura.

Produzido em:^ Obra

Telha Zipada

Tipos de núcleo:

Lã de Vidro – Face-Felt / Mid-Felt

Lã de rocha – Rock Felt / FSR-

PIR

Obra

Telha Zipada Dupla

Detalhes da Telha Zipada

Sistema de zipagem

455

55

Telha Zipada (Sistema de zipamento)

360º Telha Zipada

(3ª Fixação) 2ª Zipagem (360º)

Telha Zipada

Telha Zipada

90º

180º

(1ª Fixação)

(2ª Fixação) 1ª Zipagem (270º)

270º

Zipagem longitudinal

TELHA ZIPADA #0,65mm PRÉ PINTADA

SISTEMA DE ZIPAGEM 360º

FIXAÇÃO DE CLIPE FIXO

3 Telha Zipada Conf. Projeto -

4 Par. Fixação PB 12 - 14x3/4" P03 2 /clip/ terça 130218

ITEM DESCRIÇÃO CONSUMO CÓDIGO

1 Estrutura metálica - a cargo do cliente - -

2 Clipe Fixo Galvalume #0,65mm a cada terça 147013

2 Clipe Fixo Pré-Pintado #0,65mm a cada terça 147000

Sentido de montagem

CLIPE FIXO

CUMEEIRA CTZ 01

5 1 4 2

6

7

8

100

2

3

1

2 / veda onda

1

3 Cumeeira CTZ 1 - #0,65mm 1 pç = 3000mm -

4 Z do Veda Ondas 1 cada telha 143108

5 Veda Ondas 1 cada telha 143107

ITEM DESCRIÇÃO CONSUMO CÓDIGO

2 Telha Zipada conforme projeto - 1 Par. Costura PB 1/4 - 14x7/8" P01 conforme detalhe 141580

7 Estrutura metálica - a cargo do cliente - -

8 Par. Fixação PB 12 - 14x3/4" P03 2 / clipe / terça 130218

3000

2 a cada Telha

6 Massa Vedante Telhas (Cinza) 1 tubo = 25m 141661

6 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

PB 12 - 14x1" P03PB 12 - 14x1" P03 PB 12 - 14x1" P03PB 12 - 14x1" P

Detalhe padrão de costura

transversal de rufos

Detalhe padrão de costura

transversal de rufos

100 100

200

Det 1

Det 1 - Veda Ondas

Aplicação massa vedante

JUNTA DE DILATAÇÃO TELHA ZIPADA

Terça Metálica

Telha Zipada Telha Existente

Telha Zipada

TERÇA DO CLIENTE

Telha Zipada

3 Cumeeira CTZ 1 - #0,65mm 1 pç = 3000mm -

4 Rufo Acabamento de Borda RB 2 - #0,65mm 1 pç = 3000mm 147010

5 Base Deslizante a cada terça 147002

ITEM DESCRIÇÃO CONSUMO CÓDIGO

2 Telha Zipada conforme projeto - 1 PAR. PB 1/4 - 14x7/8" P01 conforme detalhe 141580

6 PAR PB 12 - 14x3/4" P03 a cada 500mm 130218

Junta de Dilatação

3000

a cada 500mm

8 Rufo Acabamento de Borda RB 1 - #0,65mm 1 pç = 3000mm 147009

2 /base/ terça 2 /terça

9 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

9 Massa Vedante Telhas (Cinza) 1 tubo = 25m 141661

7 Fita Tacky Tape (9.5mm) 1 rolo = 12m 143104

100

Detalhe padrão de costura

transversal de rufos

100 100

200

INICIO DE MONTAGEM COM FECH. LATERAL EM ALVENARIA

4

a cada 500mm

2 / clip / terça

4 PAR. PB 12 - 14x3/4" P03 conforme detalhe 130218

2 PAR Tapper 1/4" x 2 3/4" a cada 500mm 130145

9 Telha Zipada Conf. Projeto

ITEM DESCRIÇÃO CONSUMO CÓDIGO

1 Rufo Acabamento Lateral - #0,65mm 1 pç = 3000mm -

3 Clipe Fixo / Deslizante a cada terça -

7 Base Deslizante #0,80mm a cada terça 147002

8 Rufo Acabamento de Borda RB 1 - #0,65mm 1 pç = 3000mm 147009

9 1 pç = 3000mm

6 PAR. PB 1/4" - 14x7/8" P01 a cada 500mm 141580

Início de montagem

Variável

Variável

PB1/4"- 14x7/8" P

PB12 - 14x3/4" P3 PB12 - 14x3/4" P3 PB12 - 14x3/4" P3 PB12 - 14x3/4" P

Det 1

Det 1

ESTRUTURA METÁLICA

INÍCIO DE MONTAGEM COM FECHAMENTO LATERAL EM ISOTELHA

33 8233

a cada 500mm

2 / clip / terça

3 / telha

a cada 500mm

ITEM DESCRIÇÃO CONSUMO CÓDIGO

3 Telha Zipada Conf. projeto -

4 Par. Fixação PB 12 14x3/4" P03 conforme detalhe 130218

2 Rufo de Acabamento Lateral Superior 1 pç = 3000mm - 1 Estrutura metálica - a cargo do cliente - -

100 200

100

6 Fita Tacky Tape (9.5mm) 1 rolo = 12m 143105

7 PAR. PB 1/4 - 14x7/8" P01 conforme detalhe 141580

5 Massa Vedante Telhas (Cinza) 1 tubo = 25m 141661

5 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

PB12 - 14x3/4" P3 PB12 - 14x3/4" P

Detalhe padrão de costura

transversal de rufos

Exemplo de costura transversal de rufos

100 100

200

FIM DE MONTAGEM COM FECH. LATERAL EM ALVENARIA

PB12 - 14x1" P3 PB12 - 14x1" P

5

(^91)

2

6

a cada 500mm

2 / clip / terça

4 PAR. PB 12 - 14x3/4" P03 2 / clip/terça 130218

2 PAR Tapper 1/4" x 2 3/4" a cada 500mm 130145

5 Telha Zipada Conf. Projeto

ITEM DESCRIÇÃO CONSUMO CÓDIGO

1 Rufo Acabamento Lateral - #0,65mm 1 pç = 3000mm -

3 Clipe Fixo / Deslizante a cada terça -

8 Rufo Acabamento de Borda RB 2 - #0,65mm 1 pç = 3000mm 147010 7 Base Deslizante #0,80mm a cada terça 147002

9 1 pç = 3000mm

6 PAR. PB 1/4" - 14x7/8" P01 a cada 500mm 141580

Variável

= Início de montagem

PB1/4"- 14x7/8" P

PB12 - 14x3/4" P3 PB12 - 14x3/4" P3 PB12 - 14x3/4" P

Det 1

Det 1

ESTRUTURA METÁLICA

FINAL DE MONTAGEM COM FECHAMENTO LATERAL EM ISOTELHA

33 8233

a cada 500mm

2 / clip / terça

3 / telha

ITEM DESCRIÇÃO CONSUMO CÓDIGO

3 Telha Zipada Conf. projeto -

4 Par. Fixação PB 12 14x3/4" P03 conforme detalhe 130218

2 Rufo de Acabamento Lateral Superior 1 pç = 3000mm - 1 Estrutura metálica - a cargo do cliente - -

100 200

100

7 PAR. PB 1/4 - 14x7/8" P01 a cada 100mm 141580 6 Fita Tacky Tape (9.5mm) 1 rolo = 12m 143105

5 Massa Vedante Telhas (Cinza) 1 tubo = 25m 141661

5 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

PB12 - 14x3/4" P3PB12 - 14x3/4" P3PB1 2 - 14x3/4" P

Detalhe padrão de costura

transversal de rufos

Exemplo de costura transversal de rufos

100 100

200

RUFO DE TOPO LISO

1

2

1

5 4 3

PB1/4"- 14x7/8" P

2 / veda onda

a cada 500mm

ITEM DESCRIÇÃO CONSUMO CÓDIGO

1 Par. Costura PB1/4-14x7/8" P01 conforme detalhe 141580

3 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

4 Veda Onda 1 cada telha 143107

5 Z do Veda Onda 1 cada telha 143108

Considerar borda 60mm

2 1 pç = 3 m -

100 200

100

6 Fita Tacky Tape (9.5mm) 1 rolo = 12m 143104

3 Massa VedanteT elhas (Cinza) 1t ubo2 5m 141661

Detalhe padrão de costura

transversal de rufos

Exemplo de costura transversal de rufos

100 100

200

RUFO ACABAMENTO LATERAL

2 / veda onda

4 PAR. PB 12 - 14x3/4" P03 2 / clip/terça 130218

5 Facefelt R.T. 1.4 #63.50mm conforme projeto -

6 PAR. PB 1/4" - 14x7/8" P01 conforme detalhe 141580

8 Rufo Cumeeira 1 pç = 3000mm

9 Fechamento Interno TP 40 STD Conf. Projeto

10 Telha Zipada Conf. Projeto

ITEM DESCRIÇÃO CONSUMO CÓDIGO

100 150

100

2 Veda onda 1 a cada Telha 143107 1 Z do veda onda 1 cada telha 143108

11 Massa Vedante Telhas (Branco) 1 tubo = 25m 141662

7 Fita Tacky Tape (9.5mm) Rolo = 12m 143104

3 Clipe Fixo Galvalume #0,65mm a cada terça 147013

3 ClipeF ixoP ré Pintado# 06 5mm ac adat erça 147000

7 Massa Vedante Telhas (Cinza) 1 tubo = 25m 141661

PB 12 - 14x1" P

PB 12 - 14x1" P03PB 12 - 14x1" P

Detalhe A

de

veda ondas

Detalhe padrão de costura

Exemplo de costura transversal de rufos

ESTRUTURA METÁLICADO CLIENTE

Max. 150mm

100 100

200

Detalhe A
