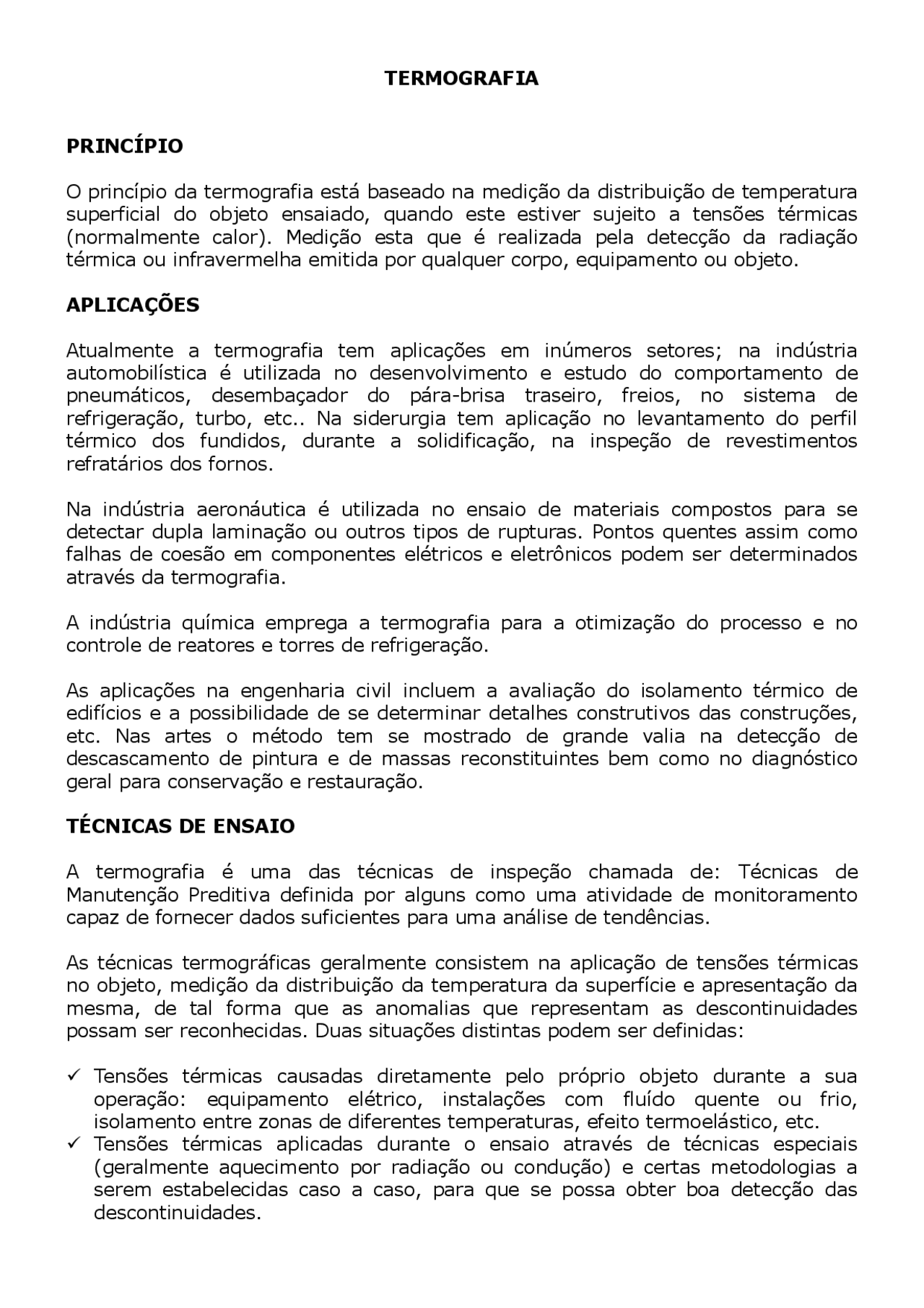

TERMOGRAFIA
PRINCÍPIO
O princípio da termografia está baseado na medição da distribuição de temperatura
superficial do objeto ensaiado, quando este estiver sujeito a tensões térmicas
(normalmente calor). Medição esta que é realizada pela detecção da radiação
térmica ou infravermelha emitida por qualquer corpo, equipamento ou objeto.
APLICAÇÕES
Atualmente a termografia tem aplicações em inúmeros setores; na indústria
automobilística é utilizada no desenvolvimento e estudo do comportamento de
pneumáticos, desembaçador do pára-brisa traseiro, freios, no sistema de
refrigeração, turbo, etc.. Na siderurgia tem aplicação no levantamento do perfil
térmico dos fundidos, durante a solidificação, na inspeção de revestimentos
refratários dos fornos.
Na indústria aeronáutica é utilizada no ensaio de materiais compostos para se
detectar dupla laminação ou outros tipos de rupturas. Pontos quentes assim como
falhas de coesão em componentes elétricos e eletrônicos podem ser determinados
através da termografia.
A indústria química emprega a termografia para a otimização do processo e no
controle de reatores e torres de refrigeração.
As aplicações na engenharia civil incluem a avaliação do isolamento térmico de
edifícios e a possibilidade de se determinar detalhes construtivos das construções,
etc. Nas artes o método tem se mostrado de grande valia na detecção de
descascamento de pintura e de massas reconstituintes bem como no diagnóstico
geral para conservação e restauração.
TÉCNICAS DE ENSAIO
A termografia é uma das técnicas de inspeção chamada de: Técnicas de
Manutenção Preditiva definida por alguns como uma atividade de monitoramento
capaz de fornecer dados suficientes para uma análise de tendências.
As técnicas termográficas geralmente consistem na aplicação de tensões térmicas
no objeto, medição da distribuição da temperatura da superfície e apresentação da
mesma, de tal forma que as anomalias que representam as descontinuidades
possam ser reconhecidas. Duas situações distintas podem ser definidas:
Tensões térmicas causadas diretamente pelo próprio objeto durante a sua
operação: equipamento elétrico, instalações com fluído quente ou frio,
isolamento entre zonas de diferentes temperaturas, efeito termoelástico, etc.
Tensões térmicas aplicadas durante o ensaio através de técnicas especiais
(geralmente aquecimento por radiação ou condução) e certas metodologias a
serem estabelecidas caso a caso, para que se possa obter boa detecção das
descontinuidades.
