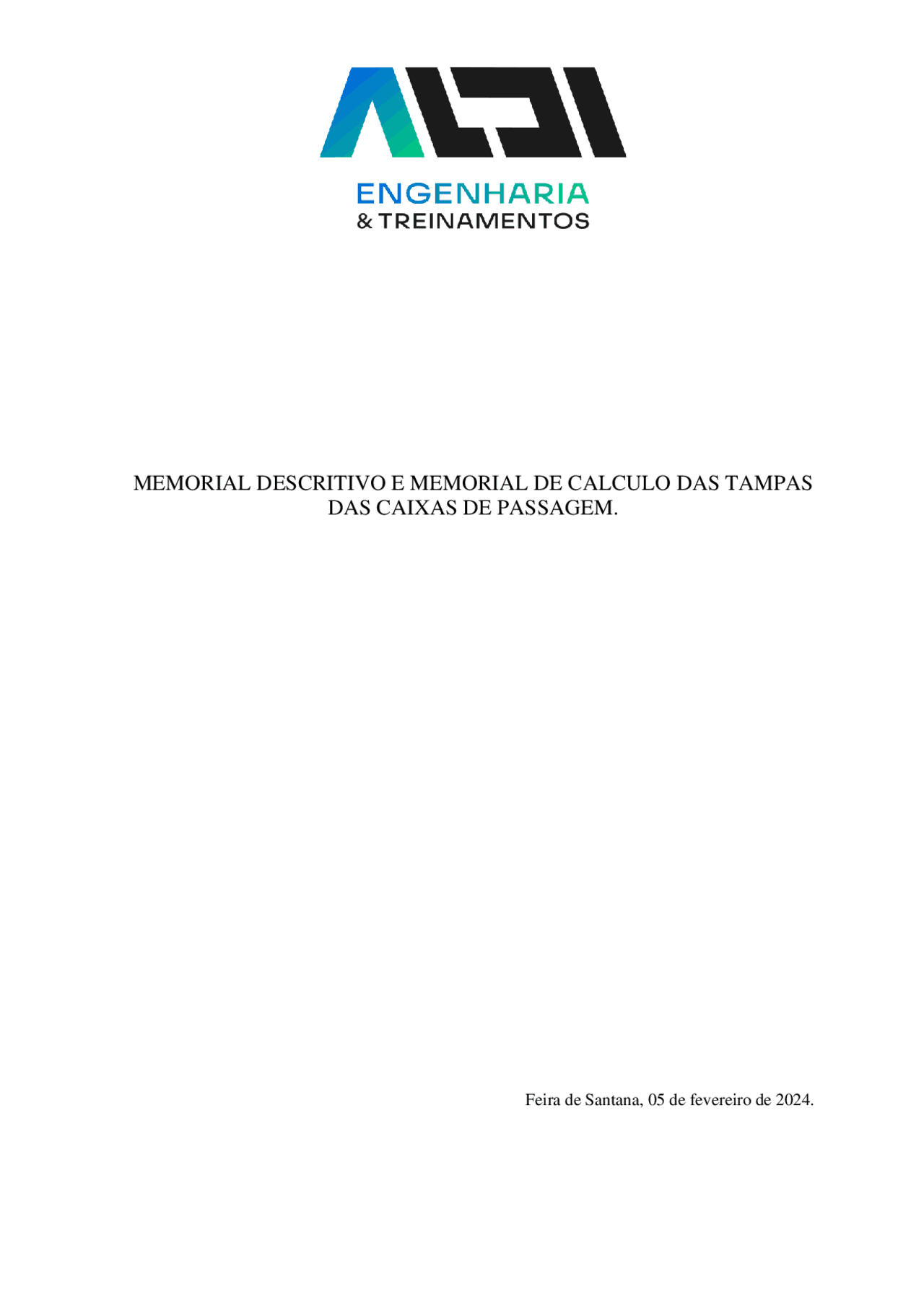

MEMORIAL DESCRITIVO E MEMORIAL DE CALCULO DAS TAMPAS

DAS CAIXAS DE PASSAGEM.

Feira de Santana, 05 de fevereiro de 202 4.

Cliente: Anptec Engenharia e Projetos Solicitante: Amanda Rios Prezada senhora, Apresentamos a seguir o nosso relatório técnico referente ao projeto de integridade estrutural para os pisos metálicos das caixas de passagem, localizadas em Lorena - SP.

1. Introdução O presente relatório tem como objetivo fornecer conclusões sobre a confiabilidade estrutural das tampas das caixas de passagem, dentro da premissa de suportar o peso de uma pessoa. As validações estruturais serão realizadas mediante de simulação estrutural em software de elementos finitos e análise de conformidade com os padrões estabelecidos pela NBR 8800 e Eurocode 3. Foram analisadas: - Geometria das chapas; - Geometria das caixas; - Material das tampas; - Premissa de utilização; - Critérios normatizados. 1.1 Normas de Referencia: - NBR8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios - EUROCODE3: Design of steel structures; 1.2 Características Gerais: - Tampa modelo 01 - 2,2 0 mm x 1,10m x 1,10m. - Tampa modelo 02 - 2,2 0 mm x 1,90m x 1,90m. 1.3 Materiais Que São Utilizados: - Tampa modelo 01 o Chapa xadrez 1,10m x 1,10m x 2,20mm – EN-AW 3105 - Tampa modelo 02 o 2x Chapa xadrez 1,90m x 0,95m x 2,20mm – EN-AW 3105 o

A caixa de concreto do Modelo 0 2 foi modelada com altura reduzida e considera um perfil intermediário em alumínio a fim de simular os apoios estruturais da tampa, visto que o estudo tem ênfase na análise da resistência da mesma. Figura 03 – Caixa de passagem em concreto para tampa do modelo 02 Figura 04 – Caixa de passagem em concreto com tampa – Modelo 02

CONCRETO

PERFIL DE ALUMÍNIO

TAMPA

PARABOLT

2.1 Condições de Contorno Para uma análise mais conservadora e assertiva foram consideras as bases de concreto fixas e as chapas como lisas e fixadas nas 4 extremidades por parabolt.

• Simulação 01 – Carga distribuída – Modelo 01 A tampa foi testada em simulação considerando uma carga distribuída de 2000N/m², adotado um fator de segurança 2 , um limite de escoamento de 220 MPa e a gravidade de 9,81m/s². Dentro destas condições, esta carga corresponde a aproximadamente 204kg/m². (Figura 05 ) Figura 0 5 – Simulação de tração/compressão 01 Figura 0 6 – Simulação de Flecha máxima 01

2.2 Resultados obtidos das análises por Elementos Finitos 2.2.1 Tensão de von Mises Neste tópico será comparada a tensão máxima atingida no teste realizado em software com a tensão suportada pelo material, valor este que é tabelado. Nome Tipo Max. Atingido Max. suportado Referência Simulação 01 Tensão de von Mises 7,38MPa 220 MPa Figura 0 5 Simulação 02 Tensão de von Mises 8 ,4 8 MPa 22 0MPa Figura 0 7 Figura 0 9 – Quadro de resultados tensão 2.2.2 Flecha máxima (L/250) Neste tópico será comparada a flecha máxima atingida no teste realizado em software com a flecha adequando perante a norma Eurocode 3. Nome Tipo Max. Atingido Max. Suportado (L/250) Referência Simulação 01 Flecha máxima 1,16mm 1100mm / 250 = 4,4 0 mm Figura 0 6 Simulação 02 Flecha máxima 1,30mm 19 00mm / 250 = 7,60mm Figura 0 8 Figura 10 – Quadro de resultados flecha

3 Análise e avaliação dos resultados obtidos Para os elementos projetados, foi realizada uma simulação de elementos finitos através do software SOLIDWORKS possibilitando a verificação dos resultados de tensão de von Mises e Flecha máxima para a aplicação em questão. Os valores encontrados de tensões e deslocamentos após as simulações são menores que as tensões máximas admissíveis pelo material e deslocamentos considerados seguros com base nas definições da norma para cada caso. Constatando a compatibilidade das tampas com as exigências informadas pelo o cliente. Por fim, podemos concluir que as tampas projetadas são compatíveis com as exigências do cliente viabilizando sua utilização com segurança.

Atenciosamente,

Aldi Vitor Morais,

Engenheiro Mecânico

CREA 051852716 - 6.

ALDI PROJETOS E ENGENHARIA LTDA.
