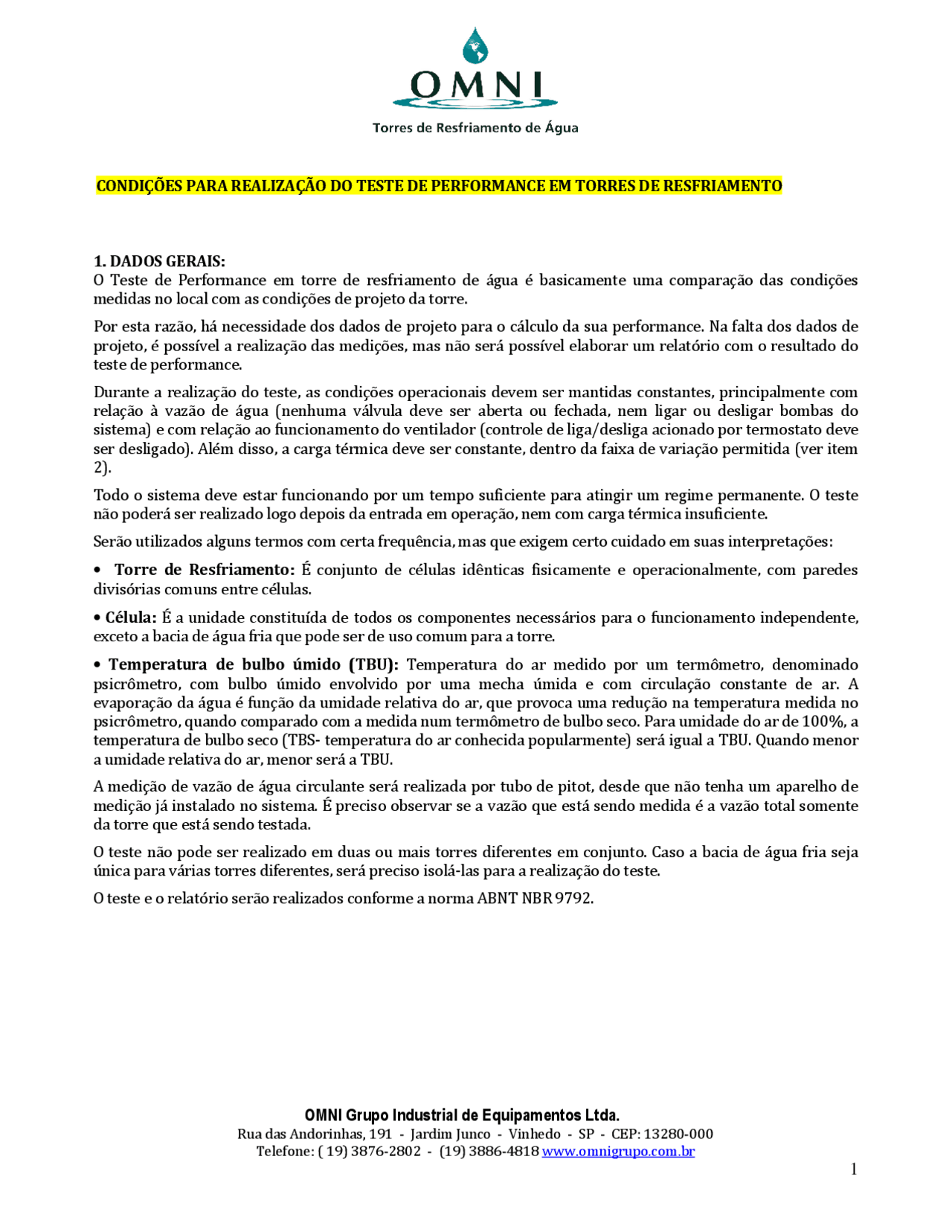

CONDIÇÕES PARA REALIZAÇÃO DO TESTE DE PERFORMANCE EM TORRES DE RESFRIAMENTO
1. DADOS GERAIS:
O Teste de Performance em torre de resfriamento de água é basicamente uma comparação das condições medidas no local com as condições de projeto da torre.
Por esta razão, há necessidade dos dados de projeto para o cálculo da sua performance. Na falta dos dados de projeto, é possível a realização das medições, mas não será possível elaborar um relatório com o resultado do teste de performance.
Durante a realização do teste, as condições operacionais devem ser mantidas constantes, principalmente com relação à vazão de água (nenhuma válvula deve ser aberta ou fechada, nem ligar ou desligar bombas do sistema) e com relação ao funcionamento do ventilador (controle de liga/desliga acionado por termostato deve ser desligado). Além disso, a carga térmica deve ser constante, dentro da faixa de variação permitida (ver item 2).
Todo o sistema deve estar funcionando por um tempo suficiente para atingir um regime permanente. O teste não poderá ser realizado logo depois da entrada em operação, nem com carga térmica insuficiente.
Serão utilizados alguns termos com certa frequência, mas que exigem certo cuidado em suas interpretações:
- Torre de Resfriamento: É conjunto de células idênticas fisicamente e operacionalmente, com paredes divisórias comuns entre células.
- Célula: É a unidade constituída de todos os componentes necessários para o funcionamento independente, exceto a bacia de água fria que pode ser de uso comum para a torre.
- Temperatura de bulbo úmido (TBU): Temperatura do ar medido por um termômetro, denominado psicrômetro, com bulbo úmido envolvido por uma mecha úmida e com circulação constante de ar. A evaporação da água é função da umidade relativa do ar, que provoca uma redução na temperatura medida no psicrômetro, quando comparado com a medida num termômetro de bulbo seco. Para umidade do ar de 100%, a temperatura de bulbo seco (TBS- temperatura do ar conhecida popularmente) será igual a TBU. Quando menor a umidade relativa do ar, menor será a TBU.
A medição de vazão de água circulante será realizada por tubo de pitot, desde que não tenha um aparelho de medição já instalado no sistema. É preciso observar se a vazão que está sendo medida é a vazão total somente da torre que está sendo testada.
O teste não pode ser realizado em duas ou mais torres diferentes em conjunto. Caso a bacia de água fria seja única para várias torres diferentes, será preciso isolá-las para a realização do teste.
O teste e o relatório serão realizados conforme a norma ABNT NBR 9792.
OMNI Grupo Industrial de Equipamentos Ltda.
Rua das Andorinhas, 191 - Jardim Junco - Vinhedo - SP - CEP: 13280- Telefone: ( 19) 3876-2802 - (19) 3886-4818 www.omnigrupo.com.br
2. CONDIÇÕES NECESSÁRIAS PARA REALIZAÇÃO DO TESTE:
As seguintes condições devem ser observadas para a realização do teste para uma correta avaliação das medições:
- Condições do Equipamento:
- sistema de distribuição de água livre de obstruções;
- equipamento mecânico e ventilador em perfeitas condições de funcionamento, com ângulo das pás regulado para manter um consumo de ± 10% do consumo de projeto.
- eliminador de gotas livre de obstruções;
- enchimento livre de obstruções;
- nível de água na bacia de água fria mantida na cota normal;
- a torre ter sido terminado de montar a menos de 12 meses (no caso de teste de aceitação de torres novas);
- ••• Condições Climáticas:
- durante o teste, o tempo deve ser estável, com variação máxima de 1ºC/h na TBU;
- velocidade do vento não deve ultrapassar 4.5 m/s de média, ou 6.5 m/s de máxima com duração de 1 minuto;
- TBU deve estar em ± 5.5ºC em relação a projeto;
- ••• Condições Operacionais:
- diferencial de temperatura (temperatura de água quente (TAQ) menos temperatura de água fria (TAF)), deve estar em ± 20% em relação à de projeto;
- vazão de água circulante deve estar em ± 10% em relação à de projeto (é admissível, então, uma carga térmica variando de 72 a 132% em relação à de projeto);
- torres multicelulares podem ter células fora de operação (ventilador desligado e sem circulação de água), desde que cada célula em operação esteja dentro dos limites de vazão e temperatura;
- a água deve estar sendo igualmente distribuída para todas as células em operação;
- a quantidade total de sólidos dissolvidos na água deve ser inferior a 500 ppm;
- a água não deve conter mais de 10 ppm de óleo, asfalto ou substâncias graxas.
OMNI Grupo Industrial de Equipamentos Ltda.
Rua das Andorinhas, 191 - Jardim Junco - Vinhedo - SP - CEP: 13280- Telefone: ( 19) 3876-2802 - (19) 3886-4818 www.omnigrupo.com.br
4. PROGRAMAÇÃO DO TESTE DE PERFORMANCE:
A data da realização do teste deverá ser marcado com um mínimo de 10 dias de antecedência. Para locais distantes, fora do Estado de SP, com pelo menos 15 dias de antecedência. Para viagem de avião, haverá excesso de bagagem por conta dos equipamentos. A viagem do aeroporto de destino até o local do teste deverá ser providenciado pelo cliente. A viagem será preferencialmente com o veículo da nossa empresa para o Estado de SP, RJ, PR e sul de MG.
No dia do teste, durante o período da manhã, serão verificadas as condições para a realização do teste. Se todas as condições forem satisfatórias, será realizada a medição de vazão de água (aproximadamente 2 horas de duração). No período da tarde, serão tomadas as medidas TAQ,, TAF e TBU (aproximadamente 2 horas de duração sendo 1 hora de medições de temperatura). Geralmente, é possível testar apenas uma torre por dia. Em até 10 dias, será apresentado um relatório do teste de performance.
Caso as condições para a realização do teste não forem satisfatórias, poderá ocorrer uma das seguintes alternativas:
● Se as condições climáticas não forem satisfatórias, o teste será adiado. Poderá ser marcado para uma outra data, ou aguardar a melhoria do tempo (desde que o nosso técnico não tenha outros compromissos). Os custos de estadia, viagem, alimentação e transporte local são por conta do cliente.
● Se as condições operacionais ou do equipamento não forem satisfatórias, o teste será adiado e marcado para outra data, posterior ao término das providências necessárias.
O custo do teste será cobrado, mesmo sem sua realização, juntamente com todas as despesas da viagem.
● A falha de algumas das providências do item 3, poderá causar atrasos na programação do teste. Todos os custos decorrentes do atraso serão a cargo do cliente.
