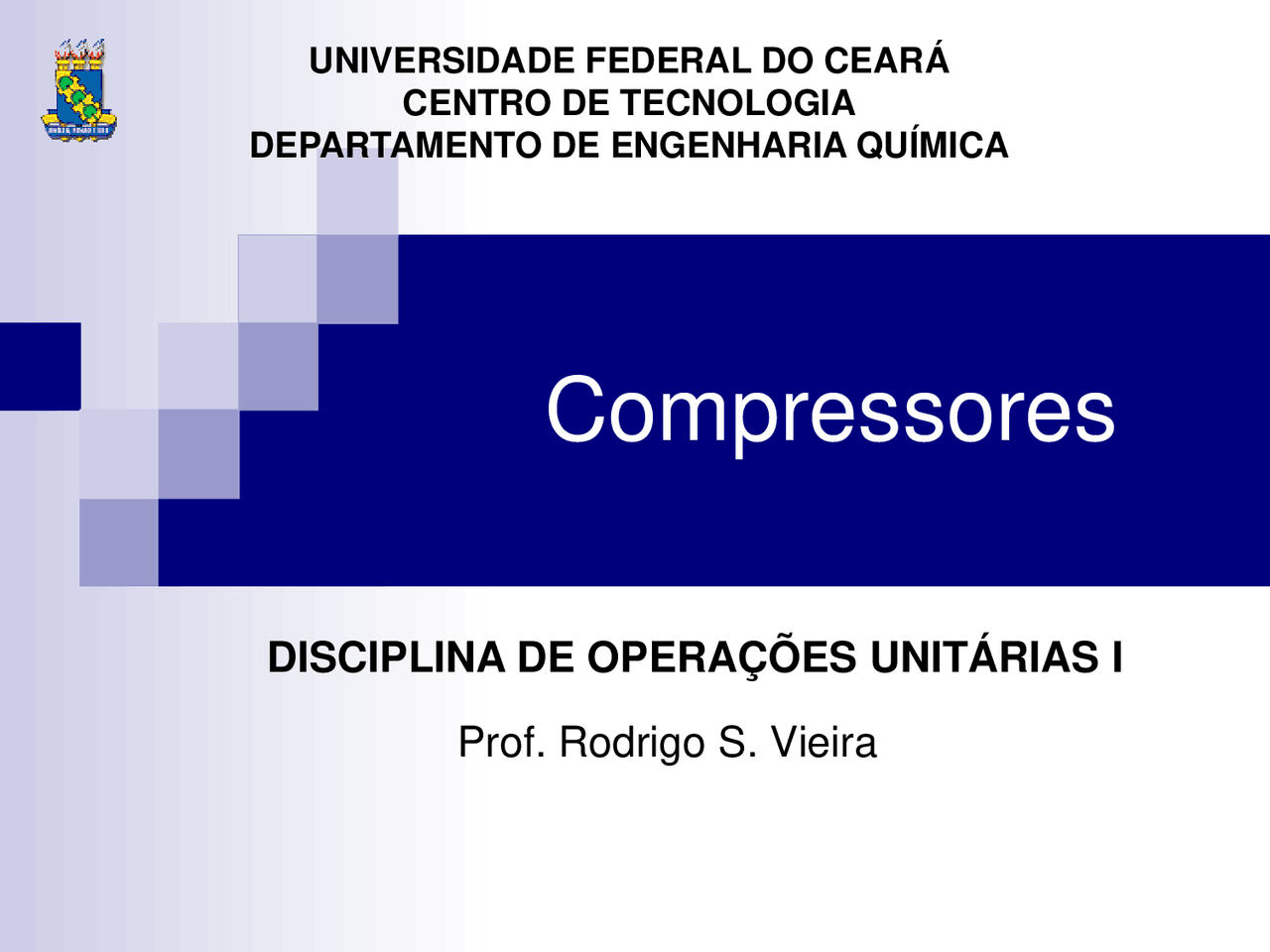

Compressores

Prof. Rodrigo S. Vieira

UNIVERSIDADE FEDERAL DO CEARÁ CENTRO DE TECNOLOGIA DEPARTAMENTO DE ENGENHARIA QUÍMICA

DISCIPLINA DE OPERAÇÕES UNITÁRIAS I

Compressão de gases

Na indústria química, diversos gases devem ser transferidos através de dutos e equipamentos de processo. Para impelir os gases, usam-se ventiladores, sopradores e compressores propriamente ditos: ventiladores (exaustores)ventiladores (exaustores) : aumento de pressão de até 0,03 atm. sopradores sopradores : aumento de pressão de até 0,3 atm. compressores compressores : aumento de pressão de 0,3 atm até 4.000 atm.

ventiladores (exaustores)ventiladores (exaustores) : aumento de pressão de até 0,03 atm. sopradores sopradores : aumento de pressão de até 0,3 atm. compressores compressores : aumento de pressão de 0,3 atm até 4.000 atm.

Compressores de gases corresponde a ação de qualquer equipamento de deslocamento de gases, independente do aumento de pressão envolvido.

Ventiladores e Sopradores

 Os ventiladores operam a pressões suficientemente baixas, podendo-se desprezar a compressibilidade dos gases (o volume do gás não varia).

Classificam-se os ventiladores, segundo o fluxo, em radiais ou em axiais  Fluxo radiais dependem da força centrífuga para impelir o gás  Fluxo axial imprimem ao gás uma parcela de energia a medida que ele escoa paralelamente ao eixo central do ventilador

Compressores

 O objetivo do compressor é comprimir e movimentar um gás desde um processo produtor até um processo consumidor.

 O compressor torna-se necessário sempre que o gás for gerado a uma pressão insuficiente para o consumo ou quando a transferência espontânea não se processar com a intensidade devida.

Compressores

A compressão de gases até pressões elevadas é uma operação freqüente na indústrias de processos químicos.

Os compressores podem ser aplicados:

• no estabelecimento de pressões necessárias a certas reações químicas;
• no transporte de gases em pressões elevadas;
• no armazenamento sob pressão; etc.

Os compressores podem ser classificados em:

• compressores de deslocamento positivodeslocamento positivo (alternativos e rotatórios);

Compressores de Deslocamento Positivo -

Alternativos

Compressores de Deslocamento Positivo -

Rotativos

Tipo Parafusos

Tipo Palhetas

Compressores Dinâmicos

 Compressores centrífugos

 O gás escoa através do olho do rotor, acelerado radialmente, saindo com um aumento da velocidade da periferia ao difusor (variação da energia cinética para energia de pressão).

 Compressores axiais

O moviento geral do ar é paralelo ao eixo, o ar é expelido pelas aletas, a medida que se desloca da entrada para a saída, há uma diminuição na área entre as aletas o que ocasiona o aumento de pressão.

Seleção

Informações normalmente necessárias para a seleção de compressores:

 Temperatura de entrada  Máxima temperatura de saída  Variação de pressão  Vazão  Propriedades do gás: composição Tc e pc peso molecular médio  = cp/cv fatores de compressibilidade

* Usualmente é necessário manter contato com o fabricante para a escolha do tipo, potência, etc..

v

p

1 1

a

b a

b c

c onde p

p T

T



Gás ideal:

Transformação adiabática: Pv   k

Em equipamentos a razão de compressão rc=pb/pa< [3 a 4], quando a temperatura isentrópica não é muito grande.

Em compressores com alta rc  10, ela se torna excessiva.

Onde: cp e cv - calor específico à pressão e vazão constantes, respectivamente

PV RT

Dimensionamento

Em compressores reais existe atrito e o calor (do atrito) é também absorvido pelo gás. Os compressores devem ter camisas de resfriamento.

Devido a compressibilidade do fluido e a varaição de densidade (). A forma integral da Equação de Bernoulli Modificada, usada para as bombas torna-se inadequada.

Considerações:

Em equipamentos de compressão as energias mecânicas, potencial e cinética não são significativas, podendo-se desprezar seus termos.

Admite-se ainda que a perda por atrito é mínima, com isso  = 1,0 er hf = 0,0 (zero)

Balanço de Energia (desprezando termo de atrito)

2 2 b a b a

p c p

v v

g y y

dp

H

b a

 (^)      Normalmente não existe

Normamente desprezível em relação ao 1o. termo

Substituindo e Integrando:     























 

 







1

H p p p^1

1 b a a

c a

Compressão Adiabática pvk ou p/k

Gás ideal a

a a (^) RT

p M   M

p RTa a

a (^)  

























 

 





1

p p 1 M

H RT

1

c a b a
