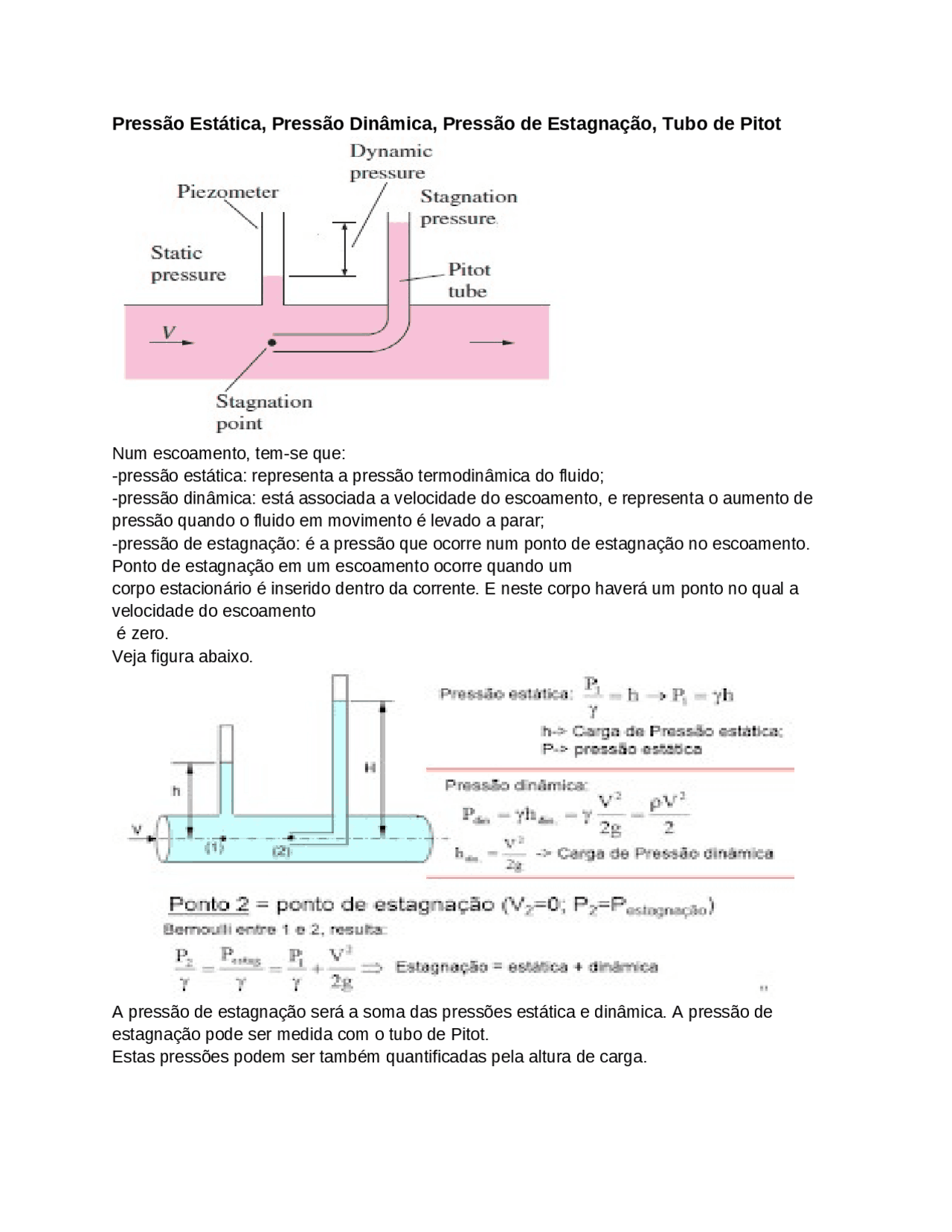

Pressão Estática, Pressão Dinâmica, Pressão de Estagnação, Tubo de Pitot
Num escoamento, tem-se que:
-pressão estática: representa a pressão termodinâmica do fluido;
-pressão dinâmica: está associada a velocidade do escoamento, e representa o aumento de
pressão quando o fluido em movimento é levado a parar;
-pressão de estagnação: é a pressão que ocorre num ponto de estagnação no escoamento.
Ponto de estagnação em um escoamento ocorre quando um
corpo estacionário é inserido dentro da corrente. E neste corpo haverá um ponto no qual a
velocidade do escoamento
é zero.
Veja figura abaixo.
A pressão de estagnação será a soma das pressões estática e dinâmica. A pressão de
estagnação pode ser medida com o tubo de Pitot.
Estas pressões podem ser também quantificadas pela altura de carga.
