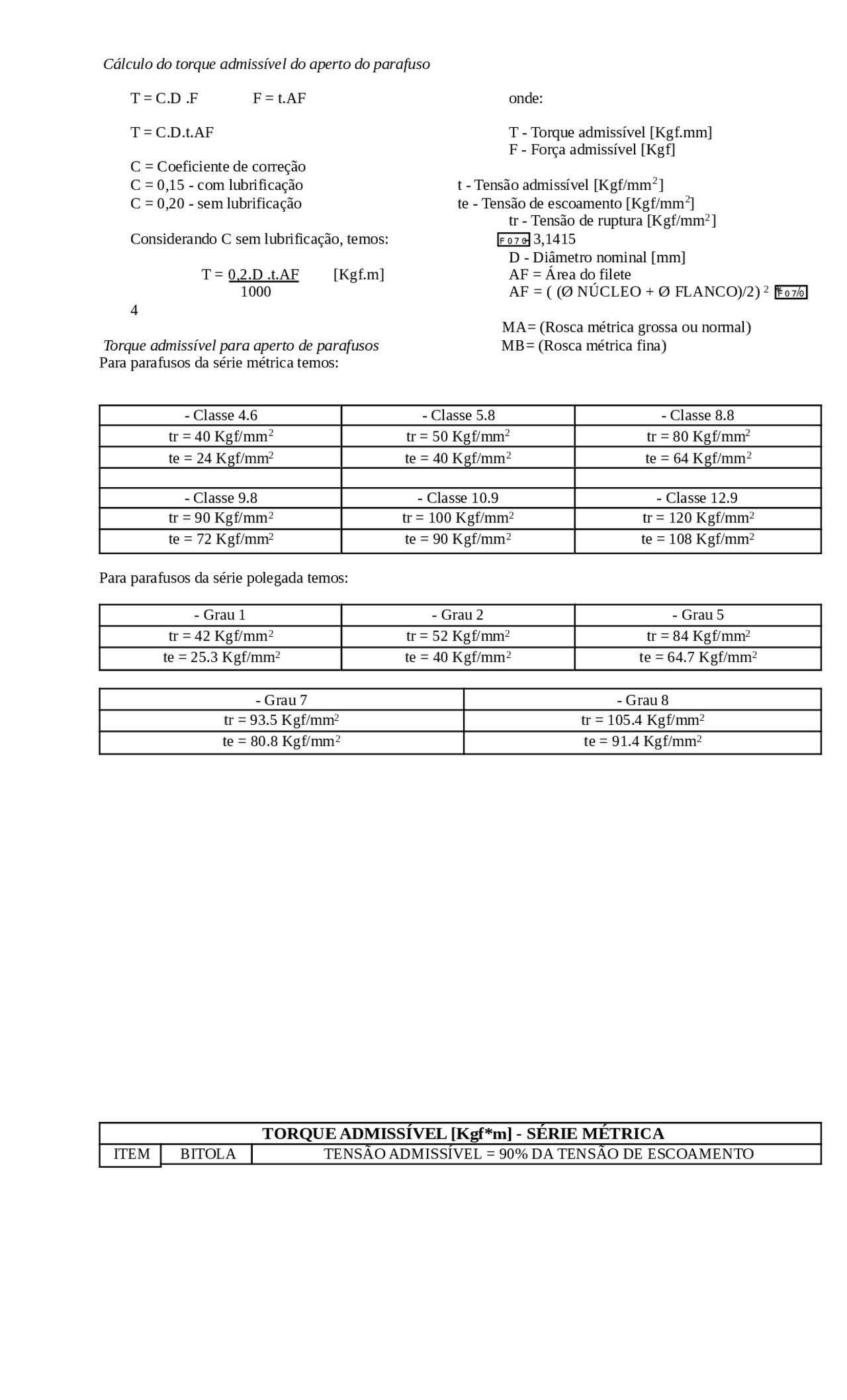

Cálculo do torque admissível do aperto do parafuso
T = C.D .F F = t.AF onde:
T = C.D.t.AF T - Torque admissível [Kgf.mm]
F - Força admissível [Kgf]
C = Coeficiente de correção
C = 0,15 - com lubrificação t - Tensão admissível [Kgf/mm2]
C = 0,20 - sem lubrificação te - Tensão de escoamento [Kgf/mm2]
tr - Tensão de ruptura [Kgf/mm2]
Considerando C sem lubrificação, temos: F 0 7 0 - 3,1415
D - Diâmetro nominal [mm]
T = 0,2.D .t.AF [Kgf.m] AF = Área do filete
1000 AF = ( (Ø NÚCLEO + Ø FLANCO)/2) 2 * F 0 7 0/
4
MA= (Rosca métrica grossa ou normal)
Torque admissível para aperto de parafusos MB= (Rosca métrica fina)
Para parafusos da série métrica temos:
- Classe 4.6 - Classe 5.8 - Classe 8.8
tr = 40 Kgf/mm2tr = 50 Kgf/mm2tr = 80 Kgf/mm2
te = 24 Kgf/mm2te = 40 Kgf/mm2te = 64 Kgf/mm2
- Classe 9.8 - Classe 10.9 - Classe 12.9
tr = 90 Kgf/mm2tr = 100 Kgf/mm2tr = 120 Kgf/mm2
te = 72 Kgf/mm2te = 90 Kgf/mm2te = 108 Kgf/mm2
Para parafusos da série polegada temos:
- Grau 1 - Grau 2 - Grau 5
tr = 42 Kgf/mm2tr = 52 Kgf/mm2tr = 84 Kgf/mm2
te = 25.3 Kgf/mm2te = 40 Kgf/mm2te = 64.7 Kgf/mm2
- Grau 7 - Grau 8
tr = 93.5 Kgf/mm2tr = 105.4 Kgf/mm2
te = 80.8 Kgf/mm2te = 91.4 Kgf/mm2
TORQUE ADMISSÍVEL [Kgf*m] - SÉRIE MÉTRICA
ITEM BITOLA TENSÃO ADMISSÍVEL = 90% DA TENSÃO DE ESCOAMENTO
