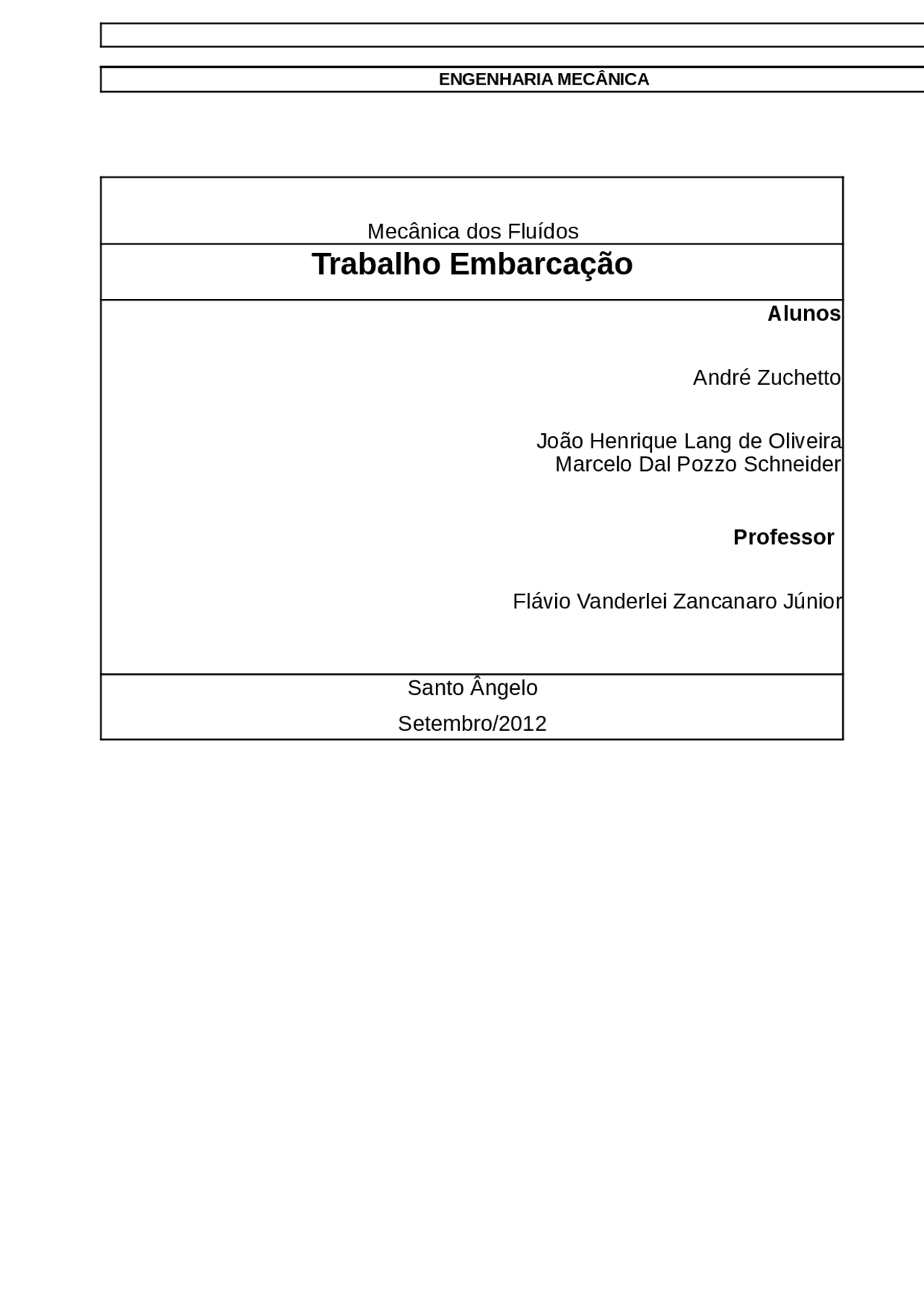

Mecânica dos Fluídos
Trabalho Embarcação
Alunos
André Zuchetto
João Henrique Lang de Oliveira
Marcelo Dal Pozzo Schneider
Professor
Flávio Vanderlei Zancanaro Júnior
Santo Ângelo
Setembro/2012
ENGENHARIA MECÂNICA
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Trabalho Barco, Trabalhos de Engenharia Mecânica
Embarcação com os principios da mecanica dos fluidos
Tipologia: Trabalhos
2013
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Trabalho Barco e outras Trabalhos em PDF para Engenharia Mecânica, somente na Docsity!
Mecânica dos Fluídos
Trabalho Embarcação
Alunos
André Zuchetto
João Henrique Lang de Oliveira
Marcelo Dal Pozzo Schneider
Professor
Flávio Vanderlei Zancanaro Júnior
Santo Ângelo
Setembro/
1. Introdução
Um projeto de um componente mecânico, ou, mais amplamente, qualquer projeto de engenharia, requer, para sua viabilização, um vasto conhecimento sobre o conteúdo em questão, as propriedades e o comportamento dos materiais disponíveis, para a confecção de embarcações não é diferente, pois nada mais é, que uma aplicação dos princípios da física, mecânica geral e mecânica dos fluídos. Embarcação é toda construção feita de madeira, ferro, aço, fibra de vidro, ou da combinação desses e outros materiais, que flutua, sendo especificamente destinada a transportar, pela água, pessoas ou coisas. No projeto de uma embarcação, o propósito é aplicar os conhecimentos previamente adquiridos, desde o principio até agora do curso de engenharia mecânica, fazendo com que eles se tornem práticos, a construção do navio inclui os desafios do projeto, que é comumente aplicado aos engenheiros, tais como, definições de escalas e proporcionalidade, pois o projeto é de realização de uma embarcação em escala reduzida, aplicação teórica e prática, e por fim a definição dos materiais a serem utilizados, tais como, PVCS, madeiras, fibra de vidros, entre outros. Na definição de escalas e proporcionalidade, aplicam-se os conhecimentos prévios sobre desenho técnico, realizando-se o esboço do projeto da embarcação e definindo as suas dimensões reduzidamente, na aplicação teórica e prática, temos a física por meio da hidrostática, e outras aplicações, a matemática, a qual se usou, para determinar todas as equações para a realização do projeto, e a mecânica com as equações do movimento e da ausência de movimento (estática) para a embarcação e a definição do material a ser utilizado, utilizando-se os conhecimentos adquiridos em ciências e engenharia dos materiais para a definição do material mais adequado. A construção da embarcação, conta com a aplicação dos mais variados conceitos de engenharia, como já vimos, assim sendo, torna-se essencial uma boa base para a aplicação destes conceitos, pois todo o projeto, e especialmente este, requer as aplicações de tudo que já se foi estudado anteriormente, porém, alguns conceitos, necessitam ser reestudados ou mais aprofundados, para uma perfeita aplicação dos componentes necessários a uma embarcação.
2. Desenvolvimento
Para a realização do projeto, conceitos básicos necessitam ser aplicados e conhecidos, tais como a flutuação, o princípio de Arquimedes (empuxo), estabilidade, centros de gravidade e carena, metacentro, raios metacêntricos os cálculos de volume e outros da embarcação, na matemática, na definição do material escolheu-se a fibra de vidro por ser dura, leve e resistente. Assim, definimos os principais conceitos para a confecção da embarcação.
2.1.. Flutuação
Usando-se as aplicações da mecânica geral, para que um corpo fique em repouso são necessárias duas condições, que a soma das forças agindo sobre o corpo sejam iguais a zero e que a soma dos momentos das forças que solicitam o corpo sejam iguais a zero, no caso de um corpo flutuante as forças que agem sobre o mesmo, em águas paradas (repouso), são as seguintes, força peso, força da pressão atmosférica e força da pressão da água (figura 1), como, as duas parcelas de forças
Relatório Acadêmico
vezes é a seção mestra) cria-se um conjugado que faz o navio girar, em torno de um eixo transversal. A posição vertical de G é quase sempre mais alta do que a do centro de carena, porque a estrutura se estende acima da linha d’água, além disso, é mais fácil colocar qualquer item nas partes altas do navio do que no fundo dos porões. É relevante lembrar que a posição do centro de gravidade do navio varia quase constantemente, porque é função de itens que são consumíveis ou removíveis de bordo, assim esta posição só tem significado para condições específicas de carregamento.
2.1...5... Metacentro
A posição do centro de carena B só é fixa, com relação às linhas do navio, quando o mesmo permanece em repouso, quando o navio sofre pequenas bandas, o centro de carena descreve uma curva que tem centro fixo, o centro de curvatura do lugar geométrico dos centros de carena para pequenos ângulos de banda é o metacentro transversal que pode também ser definido como a posição limite para a qual tende a interseção do vetor empuxo como o vetor peso quando a inclinação tende para zero. Quando o Metacentro está acima do centro de gravidade a embarcação é estável, quando abaixo ou for igual ou menor que zero ela será instável
2.1...6... Raio Metacêntrico
O raio metacêntrico (BM) é a distância entre o centro de carena (B) e o Metacentro (M) (figura 5). É dado pela equação BM = I / F 0D 1 , onde I é o momento de inércia da área de linda de água e F 0D 1 é o volume deslocado. Ele depende de propriedades geométricas.
2.1...7... Altura Metacêntrica
A altura metacêntrica (GM) é a distância vertical entre o centro de gravidade e o metacentro (figura 6). É representada pela equação GM = KM – KG ou GM = KB + BM – KG. Depende, não só das propriedades geométricas como também das condições de carregamento do navio.
2.1...8... Fibra de vidro
A Fibra de vidro (fiber glass) é um tipo de plástico reforçado utilizado nas mais diversas aplicações que possui características.como: alta resistência mecânica e à corrosões, durabilidade , conserva suaspropriedades mecânicas ao longo do tempo fácil aplicação , fácil reparação, leveza,cura rápida ,excelente aspecto , fácil acabamento, muita oferta de matéria prima, permite inovação em aplicações conforme a criatividade. A relação custo benefício deste material é excelente nas mais variadas aplicações industriais ela é o resultado da aplicação da resina poiliéster sobre o roving ,o tecido , ou manta de fibra de vidro. A manta ou tecido são feitos com fios flexíveis de vidro A resina é um líquido viscoso misturado a um diluente, a esta mistura adiciona-se um catalisador e um acelerador.
Relatório Acadêmico
1.. Método
1...5... Forma e Material
Estudou-se a melhor forma geométrica para a construção da embarcação, e adotou-se então a forma de trapézio (figura 7). Primeiramente usamos o desenho técnico para definir as medidas do trapézio, após isso, definimos o material a ser utilizado, como precisamos de um material resistente, porém leve e de fácil aplicação utilizamos a fibra de vidro com a resina e catalisador (figura 8), que possui essas características.
1...5....1.... Procedimentos
1 – Primeiramente, tornou-se necessário a fabricação de um molde, para recobrir com a fibra de vidro, adotou-se um molde de isopor e papelão. 2 – Após a confecção, com um pincel foi aplicada a resina misturada com o catalisador, para acelerar o processo de reação, no papelão que envolvia o molde de isopor externamente. 3 – Com a aplicação da resina colocaram-se a manta, em pedaços, de fibra de vidro, e a resina novamente por cima da manta repetindo este processo por toda a extensão do barco. 4- Posteriormente esperou-se secar a fibra
1...6... Usinagem
A embarcação necessita ser carrega com determinado peso, previamente calculado, para a confecção deste peso são necessárias técnicas de usinagem, auxiliadas por um laboratorista.
1...6....1.... Procedimentos
1 – Tomou-se um peso calculado previamente, e levo-o para a usinagem, para a confecção de um furo para a haste.
2.2.4. Haste Central
2.2.4.3. Procedimentos
1 – Após a secagem da fibra com a resina instalou-se a haste no centróide do barco, com a fibra, para o seu carregamento com o peso já usinado.
2.. Resultados e Discussões
Relatório Acadêmico
Peso
Empuxo
Figura 2- Princípio de Arquimedes
(a) Estável (b) Instável
(a) (b)
Figura 3- Condições de equilíbrio
Figura 4- Equilíbrio de um corpo flutuante respectivamente - Estável- Praticamente Instável- Instável
G
M
G e M no mesmo ponto
M
Relatório Acadêmico
B
B B’
Figura 5- Raio Metacêntrico
K M
G
B
Figura 6- Altura Metacêntrica
