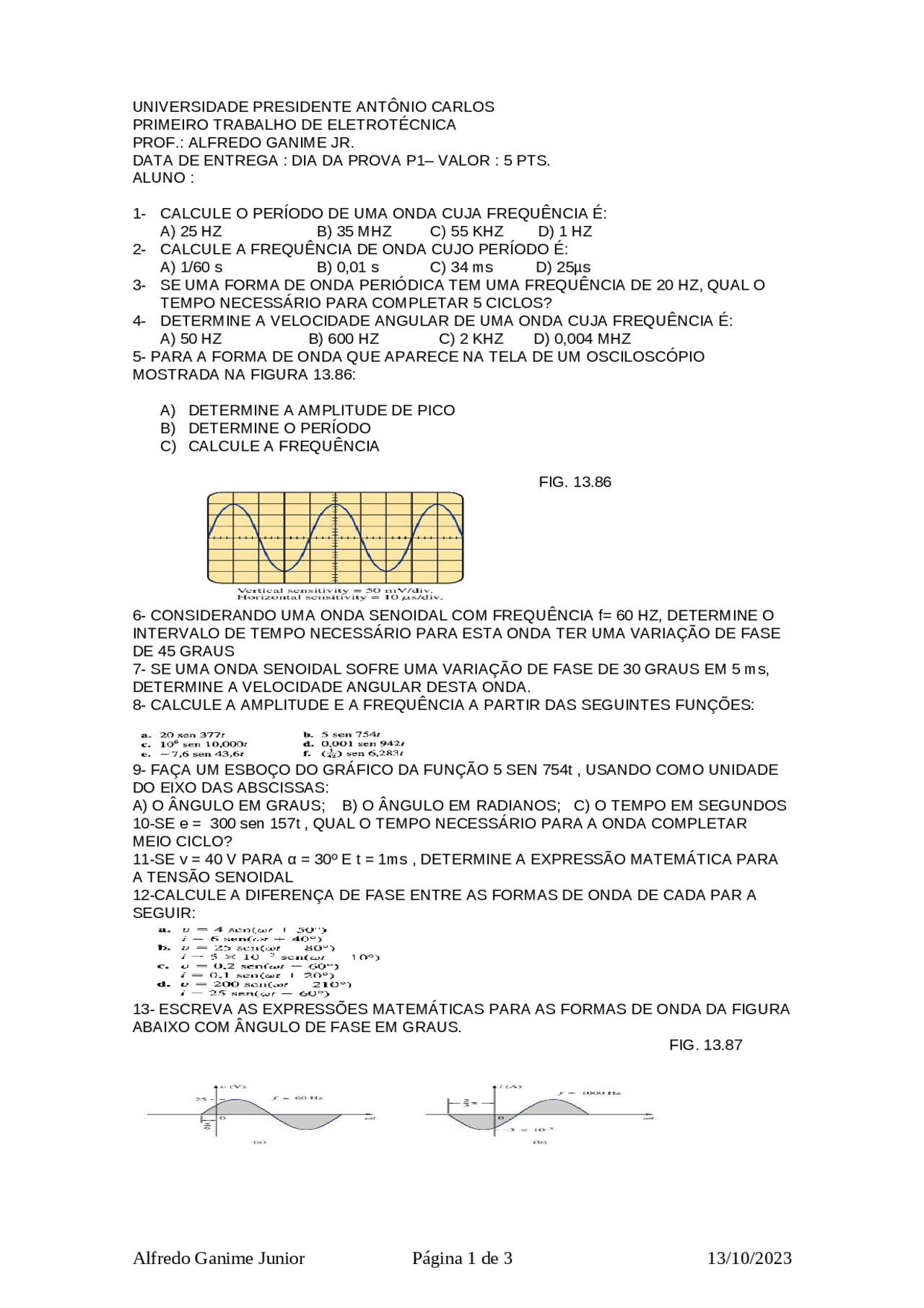

UNIVERSIDADE PRESIDENTE ANTÔNIO CARLOS
PRIMEIRO TRABALHO DE ELETROTÉCNICA
PROF.: ALFREDO GANIME JR.
DATA DE ENTREGA : DIA DA PROVA P1– VALOR : 5 PTS.
ALUNO :
1- CALCULE O PERÍODO DE UMA ONDA CUJA FREQUÊNCIA É:
A) 25 HZ B) 35 MHZ C) 55 KHZ D) 1 HZ
2- CALCULE A FREQUÊNCIA DE ONDA CUJO PERÍODO É:
A) 1/60 s B) 0,01 s C) 34 ms D) 25µs
3- SE UMA FORMA DE ONDA PERIÓDICA TEM UMA FREQUÊNCIA DE 20 HZ, QUAL O
TEMPO NECESSÁRIO PARA COMPLETAR 5 CICLOS?
4- DETERMINE A VELOCIDADE ANGULAR DE UMA ONDA CUJA FREQUÊNCIA É:
A) 50 HZ B) 600 HZ C) 2 KHZ D) 0,004 MHZ
5- PARA A FORMA DE ONDA QUE APARECE NA TELA DE UM OSCILOSCÓPIO
MOSTRADA NA FIGURA 13.86:
A) DETERMINE A AMPLITUDE DE PICO
B) DETERMINE O PERÍODO
C) CALCULE A FREQUÊNCIA
FIG. 13.86
6- CONSIDERANDO UMA ONDA SENOIDAL COM FREQUÊNCIA f= 60 HZ, DETERMINE O
INTERVALO DE TEMPO NECESSÁRIO PARA ESTA ONDA TER UMA VARIAÇÃO DE FASE
DE 45 GRAUS
7- SE UMA ONDA SENOIDAL SOFRE UMA VARIAÇÃO DE FASE DE 30 GRAUS EM 5 ms,
DETERMINE A VELOCIDADE ANGULAR DESTA ONDA.
8- CALCULE A AMPLITUDE E A FREQUÊNCIA A PARTIR DAS SEGUINTES FUNÇÕES:
9- FAÇA UM ESBOÇO DO GRÁFICO DA FUNÇÃO 5 SEN 754t , USANDO COMO UNIDADE
DO EIXO DAS ABSCISSAS:
A) O ÂNGULO EM GRAUS; B) O ÂNGULO EM RADIANOS; C) O TEMPO EM SEGUNDOS
10-SE e = 300 sen 157t , QUAL O TEMPO NECESSÁRIO PARA A ONDA COMPLETAR
MEIO CICLO?
11-SE v = 40 V PARA α = 30º E t = 1ms , DETERMINE A EXPRESSÃO MATEMÁTICA PARA
A TENSÃO SENOIDAL
12-CALCULE A DIFERENÇA DE FASE ENTRE AS FORMAS DE ONDA DE CADA PAR A
SEGUIR:
13- ESCREVA AS EXPRESSÕES MATEMÁTICAS PARA AS FORMAS DE ONDA DA FIGURA
ABAIXO COM ÂNGULO DE FASE EM GRAUS.
FIG. 13.87
Alfredo Ganime Junior Página 1 de 3 13/10/2023
