Descrição geral do projeto: O objetivo do Trabalho é elaborar um processo automática de uma carimbadora, na plataforma FluidSim-P utilizando eletropneumática.
Tipologia: Manuais, Projetos, Pesquisas
2022
1 / 9
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Trabalho de Eletropneumática e outras Manuais, Projetos, Pesquisas em PDF para Física, somente na Docsity!

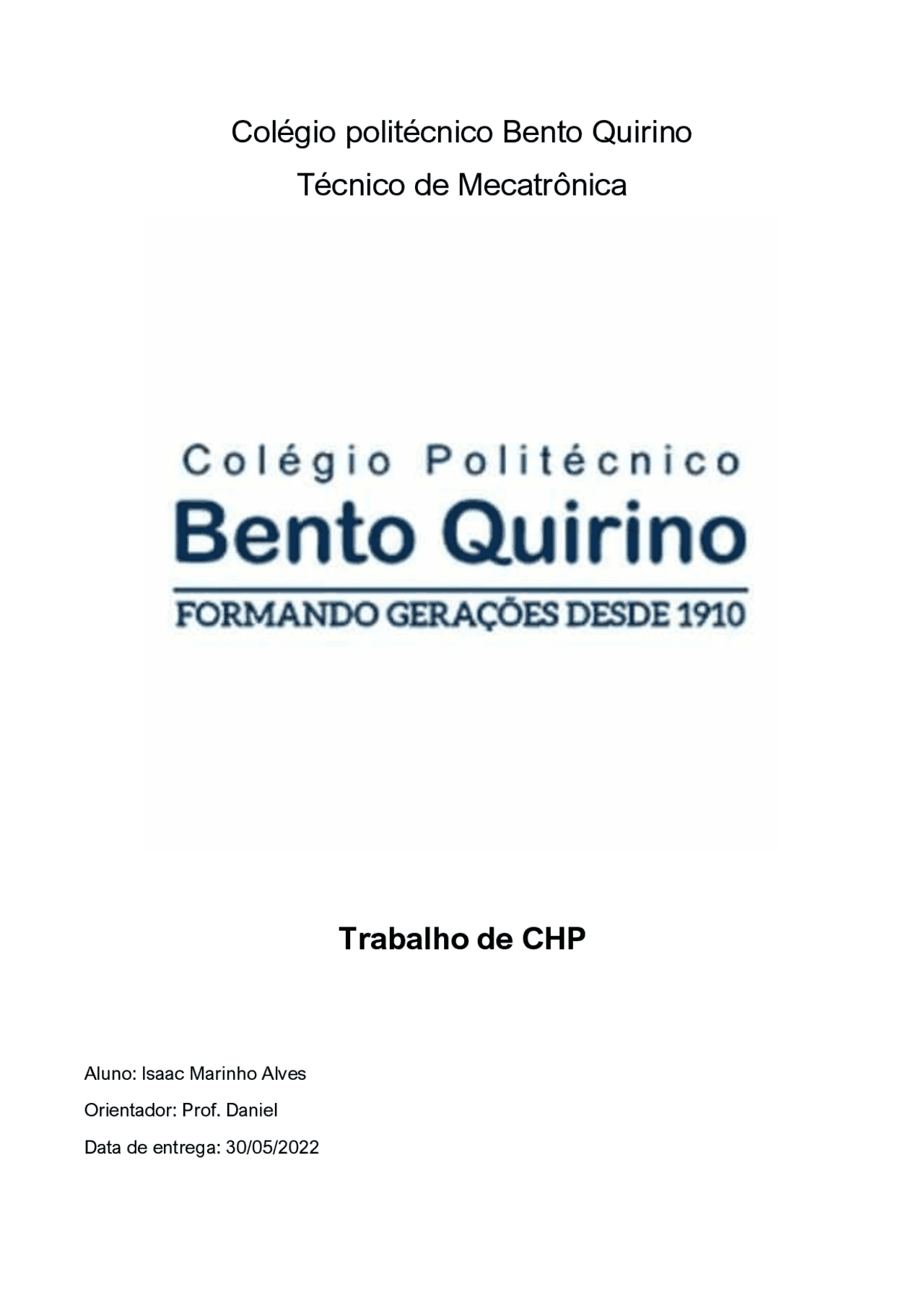

Colégio politécnico Bento Quirino
Técnico de Mecatrônica
Trabalho de CHP
Aluno: Isaac Marinho Alves Orientador: Prof. Daniel Data de entrega: 30/05/
Índice:
- Discrição geral do projeto. 1.
- Lista de material. 2.
- Lista de material (FluidSim-P). 2.
- Diagrama Pneumático. 3.
- Desenho do projeto. 3.
- Diagrama de Tempo. 4.
- Discrição de funcionamento do Projeto. 5.
- Fluxograma. 6.
Lista de material:
Discrição Unidades Designado compressor de ar 1 0. Unidade de serviço de ar comprimido com lubrificador (^1) 0. cilindro de dupla ação 3 Cilindro A Cilindro B Cilindro C Válvula Pneumática 2/2 vias on/off 1 V.0. Válvula Pneumática 5/2 vias 3
V.1.
V.2.
V.3.
Válvula Pneumática 3/2 vias. Retorno por mola Fim de curso
V.1.
V.1.
V.2.
V.3.
Válvula Pneumática 3/2 vias. Retorno por mola Acionamento por Rolete escamoteado
2 V.2.
V.3.
Sensor Magnético 4
1.M.
1.M.
1.M.
1.M.
Lista de material (FluidSim-P)
Diagrama de Tempo
Descrição de funcionamento do Projeto:
O projeto é controlado pelo circuito eletropneumático usado um conjunto de sensores que detectam a caixa e assim ao fim do percurso da esteira 2 carimba-se a caixa. O processo começa com a caixa sendo colocada na (esteira 1) e assim transportada até a plataforma do (Cilindro A) acionando o sensor (SENS_CAIXA_1) que libera (por meio da válvula V.1.2) ar na via 4 da válvula V.1.1 assim avançando o (Cilindro A) e empurra a caixa até a (esteira 2) e após empurrar o mesmo recua a posição inicial; chegar a certo ponto da (esteira 2) o sensor (SENS_CAIXA_2) é acionado que libera (por meio da válvula V.2.2) ar na via 4 da válvula V.2.1 assim avançando o (Cilindro B) que prendendo a caixa na parede de apoio da (esteira 2); quando 100% avançado o (Cilindro B) aciona o sensor do carimbo (1M2) que libera (por meio da válvula V.3.2) ar na via 4 da válvula V.3.1 assim avançando o (Cilindro C) e carimbando a caixa, após carimbar o cilindro recua até sua possessão inicial que aciona outro sensor (1M4) que libera o recuo do (Cilindro B) terminando o processo.
