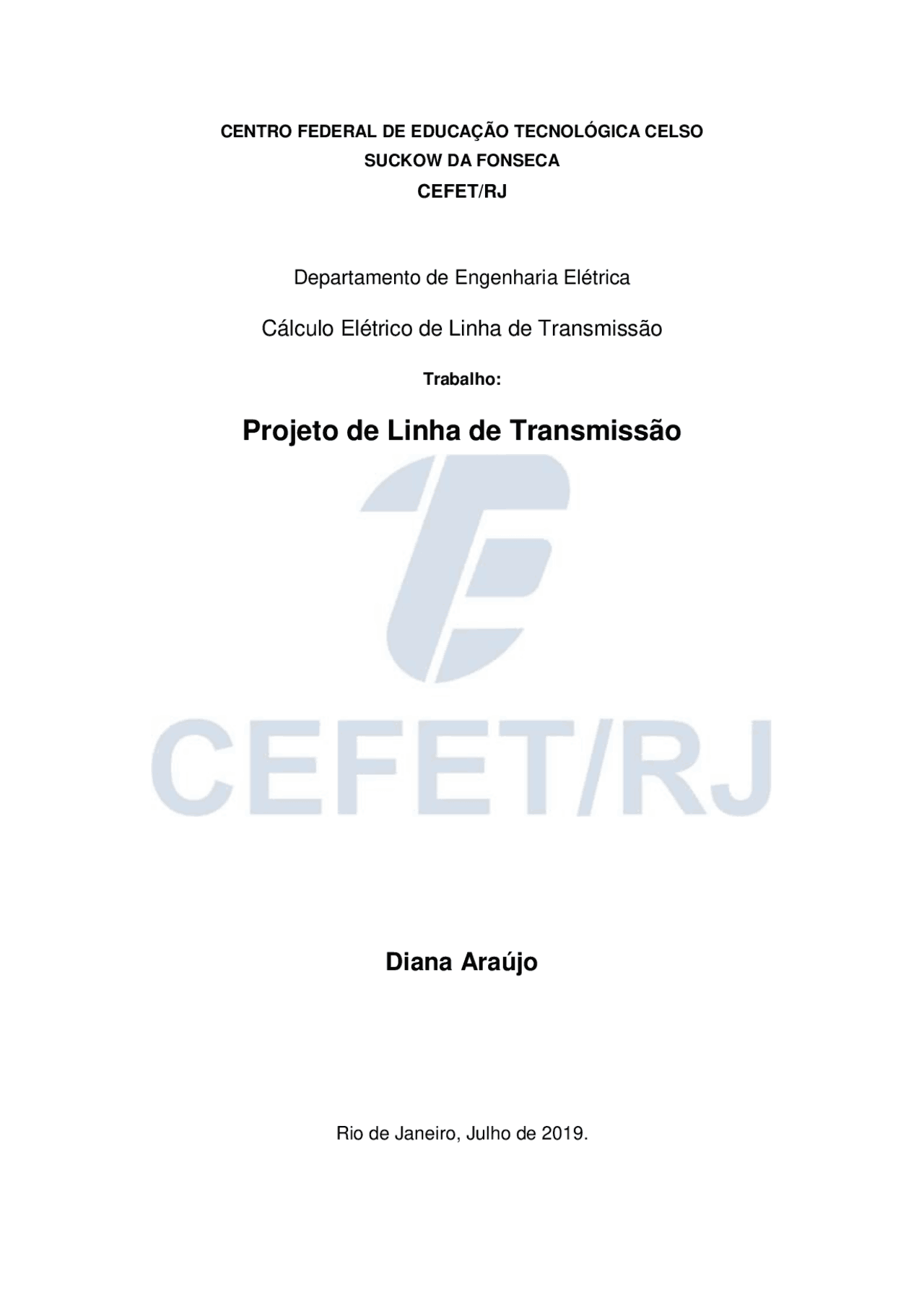

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA CELSO
SUCKOW DA FONSECA
CEFET/RJ
Departamento de Engenharia Elétrica
Cálculo Elétrico de Linha de Transmissão
Trabalho:
Projeto de Linha de Transmissão
Diana Araújo
Rio de Janeiro, Julho de 2019.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe Trabalho Estabilidade e outras Provas em PDF para Cálculo para Engenheiros, somente na Docsity!

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA CELSO

SUCKOW DA FONSECA CEFET/RJ

Departamento de Engenharia Elétrica

Cálculo Elétrico de Linha de Transmissão

Trabalho:

Projeto de Linha de Transmissão

Diana Araújo

Rio de Janeiro, Julho de 2019.

Diana Araújo

Cálculo Elétrico de Linha de Transmissão

Centro Federal de Educação Tecnológica Celso Suckow da Fonseca - CEFET/RJ

Departamento de Engenharia Elétrica

Programa de Graduação

Rio de Janeiro, Brasil

03 de julho de 2019

Trabalho apresentado como requisito parcial para aprovação na disciplina de Cálculo Elétrico de Linha de Transmissão, lecionada pelo Prof. Júlio Ferreira, do Curso de Engenharia Elétrica do Centro Federal de Educação Tecnológica Celso Suckow da Fonseca do Rio de Janeiro.

Introdução

O sistema de produção e transmissão de energia elétrica do Brasil é um

sistema hidro-termo-eólico de grande porte, sendo este constituído por quatro

subsistemas: Sul, Sudeste/Centro-Oeste, Nordeste e a maior parte da região

Norte e a interconexão dos sistemas elétricos, por meio da malha de

transmissão, propicia a transferência de energia entre subsistemas.

Figura 1. SIN

Figura 2. LT do Estudo

Objetivo

Os principais objetivos deste trabalho estão descritos abaixo:

 Modelar a linha de transmissão utilizando o PSCAD.  Submeter esta a alguma carga  Medir Correntes, Tensões e Fluxo de potência  Calcular o valor da compensação serie para que a potência máxima da linha aumente em 30%.

Figura 1. Torre

Simulação

Cálculo teórico

%trabalho de CELT

clear; Vab=500000;%V f=60;%Hz w=2pif; L=180000;%m r=0.02516/2;%diametro externo ds=0.01916;%m rmg raio medio geometrico

rac=0.278;%Ohm/km a 100C temprac=100; rdc=0.06815;%Ohm/km a 25C temprdc=25; tempop=50;

flechamax=6.002;%m N=4;%numero de condutores d= 0.457;%m espaçamento

rd=f9.86910^(-4);%Ohm/km de=100; %850.392;%resistividade da terra(Ohm.m)

%%%Distancias entre cabos%%%%%%%%%%%% dcasol=23.11;%distancia do cabo apra o solo dh=2.34+2.27;%m mutua entre para raio e fase dab=4.57;%m distancia entre fase a e b dbc=4.57;%m distancia entre fase b e c dca=4.572;%m distancia entre fase a e c dwu=4.852;%m distancia entre os para rios daw=sqrt(((dab-dwu/2)^2)+dh^2);% distancia entre fase a e para raio da esquerda dbw=sqrt(((dwu/2)^2) + dh^2);% distancia entre fase b e para raio da esquerda dcw=sqrt((dbc+dwu/2)^2 +dh^2);% distancia entre fase c e para raio da esquerda dau=sqrt(((dab+dwu/2)^2)+dh^2);%distancia entre fase a e para raio da direita dbu=sqrt(((dwu/2)^2) + dh^2);% distancia entre fase b e para raio da direita dcu=sqrt((dbc-dwu/2)^2 +dh^2);% distancia entre fase c e para raio da direita dad=sqrt(de);% distancia entre fase e o espelhamento no solo dbd=sqrt(de);% dcd=sqrt(de); dud=sqrt(de)+2.74/sqrt(2); % distancia para raio ao espelhamento dwd=sqrt(de)+2.74/sqrt(2); %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%resistencia %%%%%%%%%%%% rdc=rdc((128+tempop)/(128+temprdc));%km rac=(rac((128+tempop)/(128+temprac)));%km r0=rac+3rd; skin=((rac/rdc)-1)100;

%rac=rac;%km rt=rac*L/1000;

%%%%% Indutancia %%%%%%%%%% k=2*10^(-4);%checar constante%

dm=(dabdbcdcadwudawdbwdcwdaudbudcudaddbddcdduddwd)^(1/ 15);%diastancia media geometrica mutua m dsm=((r0.7788ddd*sqrt(2))^(1/4));

La=k(log(dm/dsm));%H/km L0=k(log(de/((dsmdmdm))));%H/km

%%%%%%Capacitancia%%%%%% Cn=2pi(8.8510^-12)/(log(dm/r)); %C0=(2pie0)/(3ln(Haa/Daa));

%%%%%%%%%%Impendancia%%%%%%%%%%%%%%%%%%%%%%% %%%%%%%%%%%%%%%%%%

%Ohm/Km zaa=rac+iwklog((2(dcasol-(2/3)flechamax))/(r(0.7788))); %#ok<IJCL> zbb=rac+iwklog((2(dcasol-(2/3)flechamax))/(r(0.7788))); zcc=rac+iwklog((2(dcasol-(2/3)flechamax))/(r(0.7788))); zww=rac+iwklog((2L/dsm)-1); zuu=rac+iwklog((2L/dsm)-1); zdd=rd+iwklog((2*L/dsm)-1);

zab=1iwklog(log(dad/d)); zbc=1iwklog(log(dbd/d)); zac=1iwk*log(log(dcd/d));

zaw=1iwklog(log(2L/daw)-1); zbw=iwklog(log(2L/dbw)-1); zcw=iwklog(log(2L/dcw)-1);

zuw=iwklog(log(2L/dwu)-1);

zau=iwklog(log(2L/dau)-1);

yaa=log(2(dcasol-(2/3)flechamax)/dsm);%m ybb=log(2(dcasol-(2/3)flechamax)/dsm);%m ycc=log(2dcasol/dsm);%m yww=log(2dpara/r); yuu=log(2*dpara/r);

yab=log(dab/d); yac=log(dca/d); ybc=log(dbc/d);

yaw=log(sqrt(daw^2+dpara^2)/daw); ybw=log(dbw/dsm); ycw=log(dcw/dsm);

yuw=log(dwu/dsm);

yau=log(dau/dsm); ybu=log(dbu/dsm); ycu=log(dcu/dsm);

yaw=log(daw/dsm); ybw=log(dbw/dsm); ycw=log(dcw/dsm);

yau=log(dau/dsm); ybu=log(dbu/dsm); ycu=log(dcu/dsm);

matYfase=[[yaa yab yac yau yaw ]; [yab ybb ybc ybu ybw ]; [yac ybc ycc ycu ycw ]; [yau ybu ycu yuu yuw ]; [yaw ybw ycw yuw yww ]];

matYlinha=[[yaa yab yac ]; [yab ybb ybc ]; [yac ybc ycc ]];

disp(matYlinha)

disp(dsm) disp(dm) disp(d)

Bibliografia

[1] APLICAÇÃO DO CONTROLE VETORIAL E TEORIA PQ NO CONTROLE

DE AEROGERADORES

[2] WIND POWER SYSTEM BASED ON SQUIRREL CAGE INDUCTION

GENERATOR

[3] Notas de aula.
