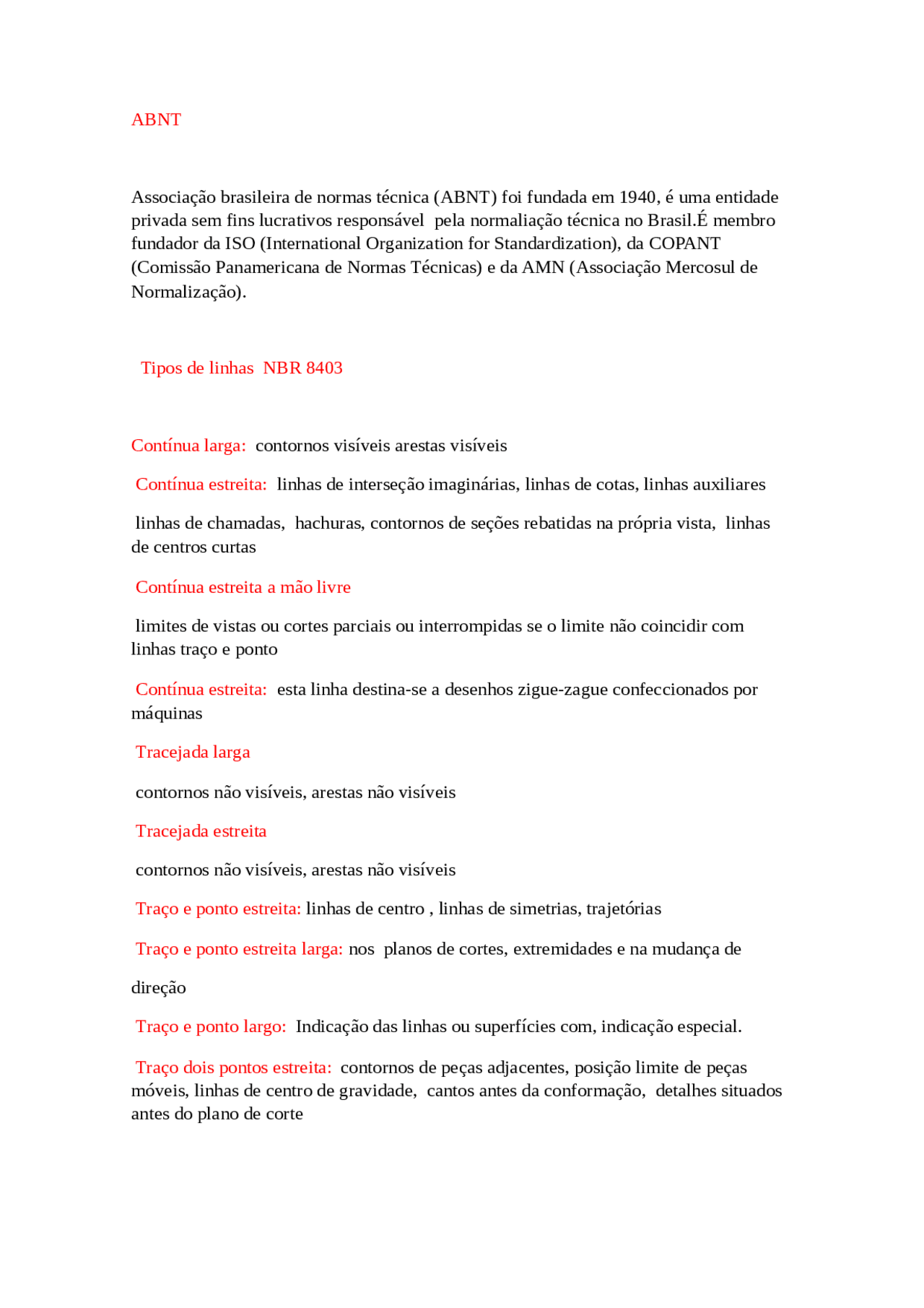

ABNT
Associação brasileira de normas técnica (ABNT) foi fundada em 1940, é uma entidade
privada sem fins lucrativos responsável pela normaliação técnica no Brasil.É membro
fundador da ISO (International Organization for Standardization), da COPANT
(Comissão Panamericana de Normas Técnicas) e da AMN (Associação Mercosul de
Normalização).
Tipos de linhas NBR 8403
Contínua larga: contornos visíveis arestas visíveis
Contínua estreita: linhas de interseção imaginárias, linhas de cotas, linhas auxiliares
linhas de chamadas, hachuras, contornos de seções rebatidas na própria vista, linhas
de centros curtas
Contínua estreita a mão livre
limites de vistas ou cortes parciais ou interrompidas se o limite não coincidir com
linhas traço e ponto
Contínua estreita: esta linha destina-se a desenhos zigue-zague confeccionados por
máquinas
Tracejada larga
contornos não visíveis, arestas não visíveis
Tracejada estreita
contornos não visíveis, arestas não visíveis
Traço e ponto estreita: linhas de centro , linhas de simetrias, trajetórias
Traço e ponto estreita larga: nos planos de cortes, extremidades e na mudança de
direção
Traço e ponto largo: Indicação das linhas ou superfícies com, indicação especial.
Traço dois pontos estreita: contornos de peças adjacentes, posição limite de peças
móveis, linhas de centro de gravidade, cantos antes da conformação, detalhes situados
antes do plano de corte
