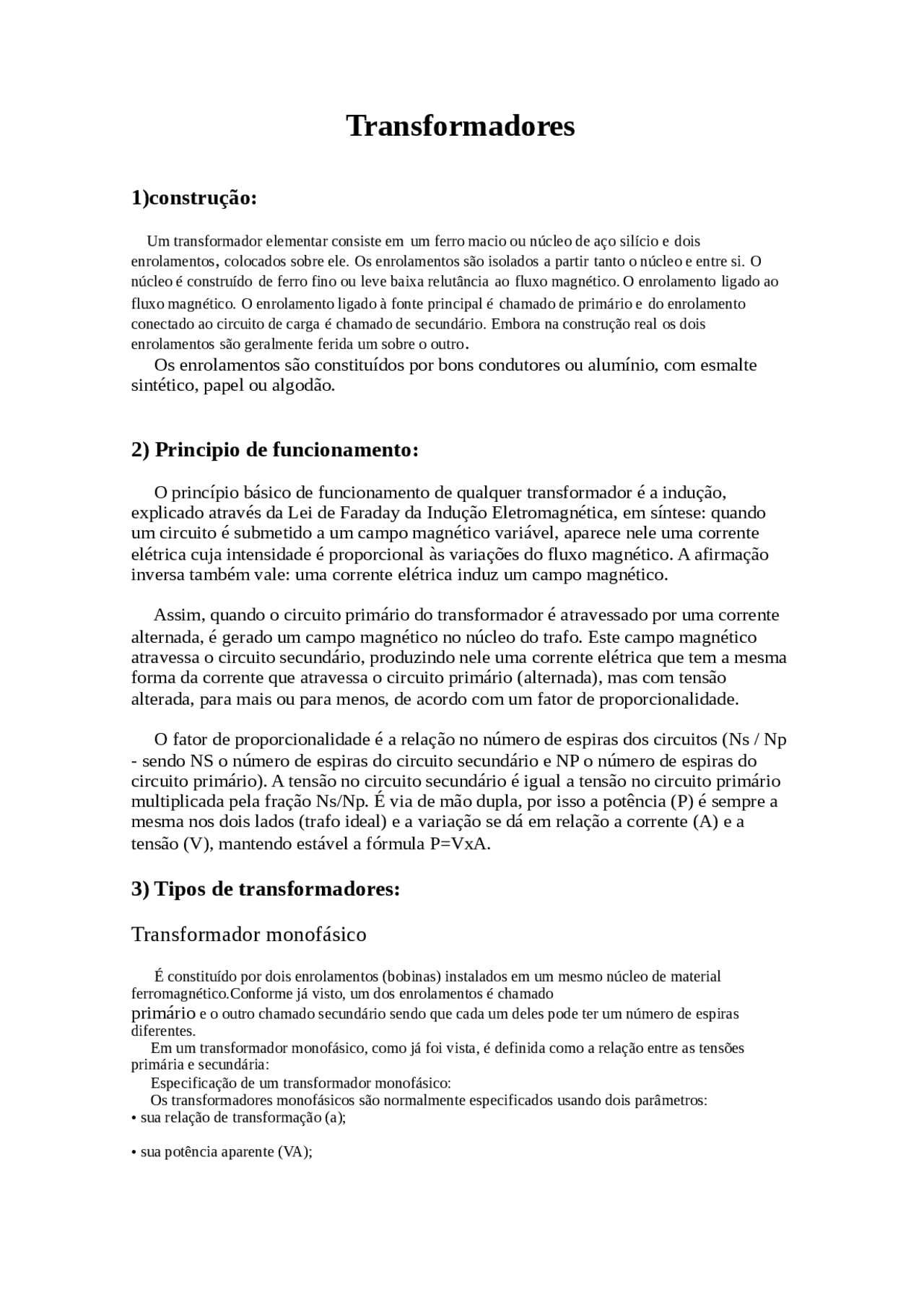

Transformadores
1)construção:
Um transformador elementar consiste em um ferro macio ou núcleo de aço silício e dois
enrolamentos, colocados sobre ele. Os enrolamentos são isolados a partir tanto o núcleo e entre si. O
núcleo é construído de ferro fino ou leve baixa relutância ao fluxo magnético. O enrolamento ligado ao
fluxo magnético. O enrolamento ligado à fonte principal é chamado de primário e do enrolamento
conectado ao circuito de carga é chamado de secundário. Embora na construção real os dois
enrolamentos são geralmente ferida um sobre o outro.
Os enrolamentos são constituídos por bons condutores ou alumínio, com esmalte
sintético, papel ou algodão.
2) Principio de funcionamento:
O princípio básico de funcionamento de qualquer transformador é a indução,
explicado através da Lei de Faraday da Indução Eletromagnética, em síntese: quando
um circuito é submetido a um campo magnético variável, aparece nele uma corrente
elétrica cuja intensidade é proporcional às variações do fluxo magnético. A afirmação
inversa também vale: uma corrente elétrica induz um campo magnético.
Assim, quando o circuito primário do transformador é atravessado por uma corrente
alternada, é gerado um campo magnético no núcleo do trafo. Este campo magnético
atravessa o circuito secundário, produzindo nele uma corrente elétrica que tem a mesma
forma da corrente que atravessa o circuito primário (alternada), mas com tensão
alterada, para mais ou para menos, de acordo com um fator de proporcionalidade.
O fator de proporcionalidade é a relação no número de espiras dos circuitos (Ns / Np
- sendo NS o número de espiras do circuito secundário e NP o número de espiras do
circuito primário). A tensão no circuito secundário é igual a tensão no circuito primário
multiplicada pela fração Ns/Np. É via de mão dupla, por isso a potência (P) é sempre a
mesma nos dois lados (trafo ideal) e a variação se dá em relação a corrente (A) e a
tensão (V), mantendo estável a fórmula P=VxA.
3) Tipos de transformadores:
Transformador monofásico
É constituído por dois enrolamentos (bobinas) instalados em um mesmo núcleo de material
ferromagnético.Conforme já visto, um dos enrolamentos é chamado
primário e o outro chamado secundário sendo que cada um deles pode ter um número de espiras
diferentes.
Em um transformador monofásico, como já foi vista, é definida como a relação entre as tensões
primária e secundária:
Especificação de um transformador monofásico:
Os transformadores monofásicos são normalmente especificados usando dois parâmetros:
• sua relação de transformação (a);
• sua potência aparente (VA);
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Transformadores e outras Trabalhos em PDF para Engenharia Civil, somente na Docsity!

Transformadores

1)construção:

Um transformador elementar consiste em um ferro macio ou núcleo de aço silício e dois

enrolamentos , colocados sobre ele. Os enrolamentos são isolados a partir tanto o núcleo e entre si. O

núcleo é construído de ferro fino ou leve baixa relutância ao fluxo magnético. O enrolamento ligado ao fluxo magnético. O enrolamento ligado à fonte principal é chamado de primário e do enrolamento conectado ao circuito de carga é chamado de secundário. Embora na construção real os dois

enrolamentos são geralmente ferida um sobre o outro.

Os enrolamentos são constituídos por bons condutores ou alumínio, com esmalte

sintético, papel ou algodão.

2) Principio de funcionamento:

O princípio básico de funcionamento de qualquer transformador é a indução,

explicado através da Lei de Faraday da Indução Eletromagnética, em síntese: quando

um circuito é submetido a um campo magnético variável, aparece nele uma corrente

elétrica cuja intensidade é proporcional às variações do fluxo magnético. A afirmação

inversa também vale: uma corrente elétrica induz um campo magnético.

Assim, quando o circuito primário do transformador é atravessado por uma corrente

alternada, é gerado um campo magnético no núcleo do trafo. Este campo magnético

atravessa o circuito secundário, produzindo nele uma corrente elétrica que tem a mesma

forma da corrente que atravessa o circuito primário (alternada), mas com tensão

alterada, para mais ou para menos, de acordo com um fator de proporcionalidade.

O fator de proporcionalidade é a relação no número de espiras dos circuitos (Ns / Np

  • sendo NS o número de espiras do circuito secundário e NP o número de espiras do

circuito primário). A tensão no circuito secundário é igual a tensão no circuito primário

multiplicada pela fração Ns/Np. É via de mão dupla, por isso a potência (P) é sempre a

mesma nos dois lados (trafo ideal) e a variação se dá em relação a corrente (A) e a

tensão (V), mantendo estável a fórmula P=VxA.

3) Tipos de transformadores:

Transformador monofásico

É constituído por dois enrolamentos (bobinas) instalados em um mesmo núcleo de material ferromagnético.Conforme já visto, um dos enrolamentos é chamado

primário e o outro chamado secundário sendo que cada um deles pode ter um número de espiras

diferentes. Em um transformador monofásico, como já foi vista, é definida como a relação entre as tensões primária e secundária: Especificação de um transformador monofásico: Os transformadores monofásicos são normalmente especificados usando dois parâmetros:

  • sua relação de transformação (a);
  • sua potência aparente (VA);

Sua freqüência de operação (Hz).Por exemplo, um transformador abaixador para uso doméstico tem a seguinte especificação: 220/127 V, 300VA, 60Hz Em geral, os transformadores monofásicos possuem pequena capacidade de potência aparente, chamada capacidade de transformação (1000VA). Quando há a necessidade de maiores potências são utilizados transformadores trifásicos.

Transformador trifásico

È constituído de pelo menos três enrolamentos no primário e três enrolamentos no secundário, os quais podem estar conectados tanto em Y (estrela) quanto em ∆ (triângulo ou delta). A ligação em Y ou ∆ dos enrolamentos é estabelecida através da conexão dos seus terminais

Cada um desses tipos possui propriedades diferentes quede terminam o uso mais adequado conforme a aplicação.Os transformadores trifásicos são normalmente construídos de duas maneiras: em banco ou mononuclear. A escolha da associação adequada depende de diversos fatores como: acesso aneutro, bitola dos condutores por fase, sistema de aterramento, nível de isolamento,defasagem angular requerida, etc. Um banco trifásico é constituído por três transformadores monofásicos idênticos, sendo que os respectivos enrolamentos primários,bem como os respectivos enrolamentos secundários, podem estar conectados em Y ou em ∆.

4) aplicações do transformador

Os transformadores de distribuição auto-protegidos possuem sistema de proteção

contra descargas atmosféricas - pára-raios (instalados na parte externa do tanque),

disjuntor na baixa tensão (instalado na parte interna) para proteção contra curto-circuito

e sobrecarga no secundário do sistema elétrico e fusíveis instalados internamente junto

aos enrolamentos de alta-tensão. O disjuntor pode ser rearmado por meio de um bastão

de manobra.

magnético produzido pelo estator, que experimenta um torque ou seja mecânica força

que move o rotor para a mesma direção como a do campo magnético rotativo.

o motor de indução não pode ser executado na velocidade síncrona, porque à velocidade

síncrona do motor de indução não pode desenvolver qualquer torque para mover o rotor

de sua posição estacionária.

7) Ligação de motores:

Quando vamos instalar um novo motor elétrico para a nossa aplicação, precisamos determinar a

tensão. O valor de tensão para todo o país ao redor do mundo, tais como 200 VAC, 220 VAC, 415 VAC

ou 440 VAC de 3 fases que pois alguns motores funcionam apenas com uma certa voltagem.

Esta parte é muito importante para garantir a nossa instalação do motor elétrico é feito perfeitamente

e funcionando configuração corretamente. Se temos valor de tensão para o motor de indução, ele pode

causar sérios danos. Nossas tensões de alimentação é 415 VAC para 3 fases, precisamos definir o

terminal do motor em ESTRELA.

Mas para ligar o motor de indução com a estrela delta stater, o que você deve fazer é tirar todos

bar cooper do motor terminal. Significa que não usar um bar.Because cooper a estrela delta partida use

um 6 cabos para executar o motor.

8) Motor de indução monofásico:

As características dos motores de indução monofásicos são idênticos aos motores de 3

fases de indução

exceto que o motor monofásico de indução não tem torque de partida e algumas

inerentes especial para torná-lo auto de partida. Segue-se que durante o período que se

inicia o motor de indução monofásico deve ser convertido para um tipo que não é uma

indução monofásico

motor no sentido em que o termo é comumente utilizado e torna-se uma verdadeira fase

única

motor de indução, quando ele está sendo executado e depois a velocidade e torque

foram levantadas a um ponto

além do qual o dispositivo adicional pode ser dispensada. Por estas razões, é necessário

distinguir claramente entre o período que se inicia quando o motor não é uma indução

monofásico

motor e condições normais de funcionamento, quando se trata de um motor de indução

monofásica. O ponto de partida

dispositivo aumenta o custo do motor e também exige mais espaço. Para a mesma saída

a 1 fase

motor é cerca de 30% maior do que um motor de 3 fases correspondentes.

O motor de indução monofásica em sua forma mais simples é estruturalmente o mesmo

que um poli-

motor trifásico de indução com um rotor de gaiola, a única diferença é que a fase única

motor de indução tem único enrolamento no estator que produz espaço, mas

alternadas no tempo, um enrolamento de estator polifásico carregando correntes

equilibrada girando-se o

no espaço ao redor do entreferro e constante no tempo em relação a um observador em

movimento com o enrolamento do estator do motor monofásico é eliminado em slots

em torno da periferia interna de um anel semelhantes ao motor de 3 fases.
