Baixe TRATAMENTO TÉRMICO - AULA 04 e outras Notas de aula em PDF para Análise Térmica, somente na Docsity!

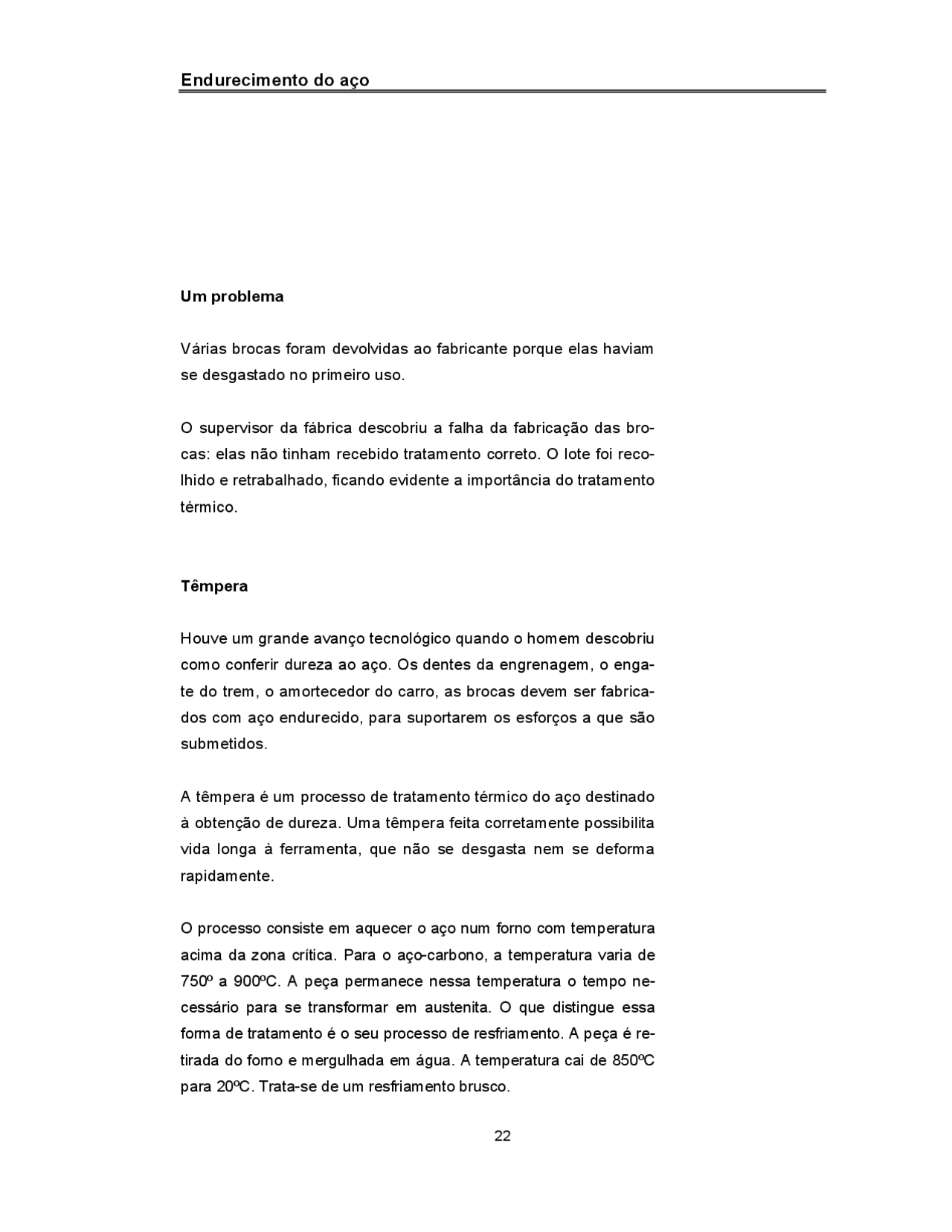

Endurecimento do aço
Um problema
Várias brocas foram devolvidas ao fabricante porque elas haviam se desgastado no primeiro uso.
O supervisor da fábrica descobriu a falha da fabricação das bro- cas: elas não tinham recebido tratamento correto. O lote foi reco- lhido e retrabalhado, ficando evidente a importância do tratamento térmico.
Têmpera
Houve um grande avanço tecnológico quando o homem descobriu como conferir dureza ao aço. Os dentes da engrenagem, o enga- te do trem, o amortecedor do carro, as brocas devem ser fabrica- dos com aço endurecido, para suportarem os esforços a que são submetidos.
A têmpera é um processo de tratamento térmico do aço destinado à obtenção de dureza. Uma têmpera feita corretamente possibilita vida longa à ferramenta, que não se desgasta nem se deforma rapidamente.
O processo consiste em aquecer o aço num forno com temperatura acima da zona crítica. Para o aço-carbono, a temperatura varia de 750º a 900ºC. A peça permanece nessa temperatura o tempo ne- cessário para se transformar em austenita. O que distingue essa forma de tratamento é o seu processo de resfriamento. A peça é re- tirada do forno e mergulhada em água. A temperatura cai de 850ºC para 20ºC. Trata-se de um resfriamento brusco.
Quando a austenita é resfriada muito rapidamente, não há tempo para que se transformar em ferrita, cementita ou perlita. A auste- nita se transforma num novo constituinte do aço chamado mar- tensita.
Vimos que ao aquecer o aço acima da zona crítica, o carbono da cementita (Fe 3 C) dissolve-se em austenita. Entretanto, na tempe-
ratura ambiente, o mesmo carbono não se dissolve na ferrita. Isso significa que os átomos de carbono se acomodam na estrutura CFC de austenita, mas não se infiltram na estrutura apertada - CCC - da ferrita.
No resfriamento rápido em água, os átomos de carbono ficam presos no interior da austenita. Desse modo, os átomos produ- zem considerável deformação no retículo da ferrita, dando tensão ao material e aumentando sua dureza.
Vamos fazer uma experiência. Pegue um pedaço de aço, de qualquer tamanho, com espessura de 20mm, com teor de carbo- no entre 0,4% e 0,8%. Ligue um forno na temperatura de 850ºC e aguarde. Enquanto isso, verifique a dureza do material, antes do tratamento.
Agora coloque a peça no forno e deixe-a por 40 minutos. Decorri- do esse tempo, retire-a com uma tenaz e submeta-a a resfriamen- to imediato em água.
Verifique a dureza do material tratado. Percebeu a diferença? Pois bem, você realizou um tratamento de têmpera.
demonstra que quanto mais alta a temperatura de revenimento maior será a queda da dureza de têmpera.
Tratamento isotérmico
Na aula anterior, vimos que as transformações da austenita em ferrita, cementita e perlita ocorriam numa velocidade muito lenta de esfriamento (ar ou forno). Entretanto, se aumentarmos essa velocidade, ocorrerá um atraso no início da transformação da austenita, devido à inércia própria de certos fenômenos físicos, mesmo que a temperatura esteja abaixo da linha A1 (abaixo da zona crítica).
O diagrama, a seguir, indica as transformações da austenita em diferentes velocidades de esfriamento.
Para ficar mais claro, vamos dar uma olhada no diagrama TTT - Tempo, Temperatura e Transformação.
A interpretação é a seguinte:
- curvas - representam o início e o fim de transformação da aus- tenita.
- cotovelo - parte central das curvas com transformações abaixo do cotovelo, obtêm-se perlita, ferrita e cementita. Como trans- formações abaixo do cotovelo, obtêm-se bainita e martensita.
Austêmpera
Esse tratamento é adequado a aços de alta temperabilidade (alto teor de carbono).
A peça é aquecida acima da zona crítica, por certo tempo, até que toda a estrutura se transforme em austenita (posição 1). A seguir, é resfriada bruscamente em banho de sal fundido, com temperatura entre 260ºC e 440ºC (posição 2). Permanece nessa temperatura por um tempo, até que sejam cortadas as duas cur- vas (posição 3), ocorrendo transformação da austenita em bainita. Em seguida, é resfriada ao ar livre (posição 4).
A dureza da bainita é de, aproximadamente, 50 Rockwell C e a dureza da martensita é de 65 a 67 Rockwell C.
Para ficar mais claro o tratamento por austêmpera, segue o dia- grama TTT - tempo, temperatura, transformação.
Exercícios
Marque com X a resposta correta.
1. Para aumentar a dureza e a resistência à tração dos metais ferrosos, usa-se o tratamento térmico de: a) ( ) fundição; b) ( ) têmpera; c) ( ) aquecimento; d) ( ) resfriamento. 2. O processo da têmpera consiste em aquecer o aço à temperatura: a) ( ) normal, de 20ºC; b) ( ) elevada, próxima a 100ºC; c) ( ) acima da zona crítica; d) (^ )^ dentro da zona crítica. 3. Para corrigir a excessiva dureza do aço provocada pela têm- pera, usa-se o processo de: a) ( ) martêmpera; b) ( ) austêmpera; c) ( ) normalização; d) ( ) revenimento. 4. O constituinte da têmpera é: a) ( ) perlita; b) ( ) cementita; c) ( ) martensita; d) ( ) ferrita. 5. Um aço endurecido por têmpera deve ser resfriado por meio de: a) ( ) ar; b) ( ) forno; c) ( ) água; d) ( ) cinzas.
Gabarito
1. b 2. c 3. d 4. c 5. c
