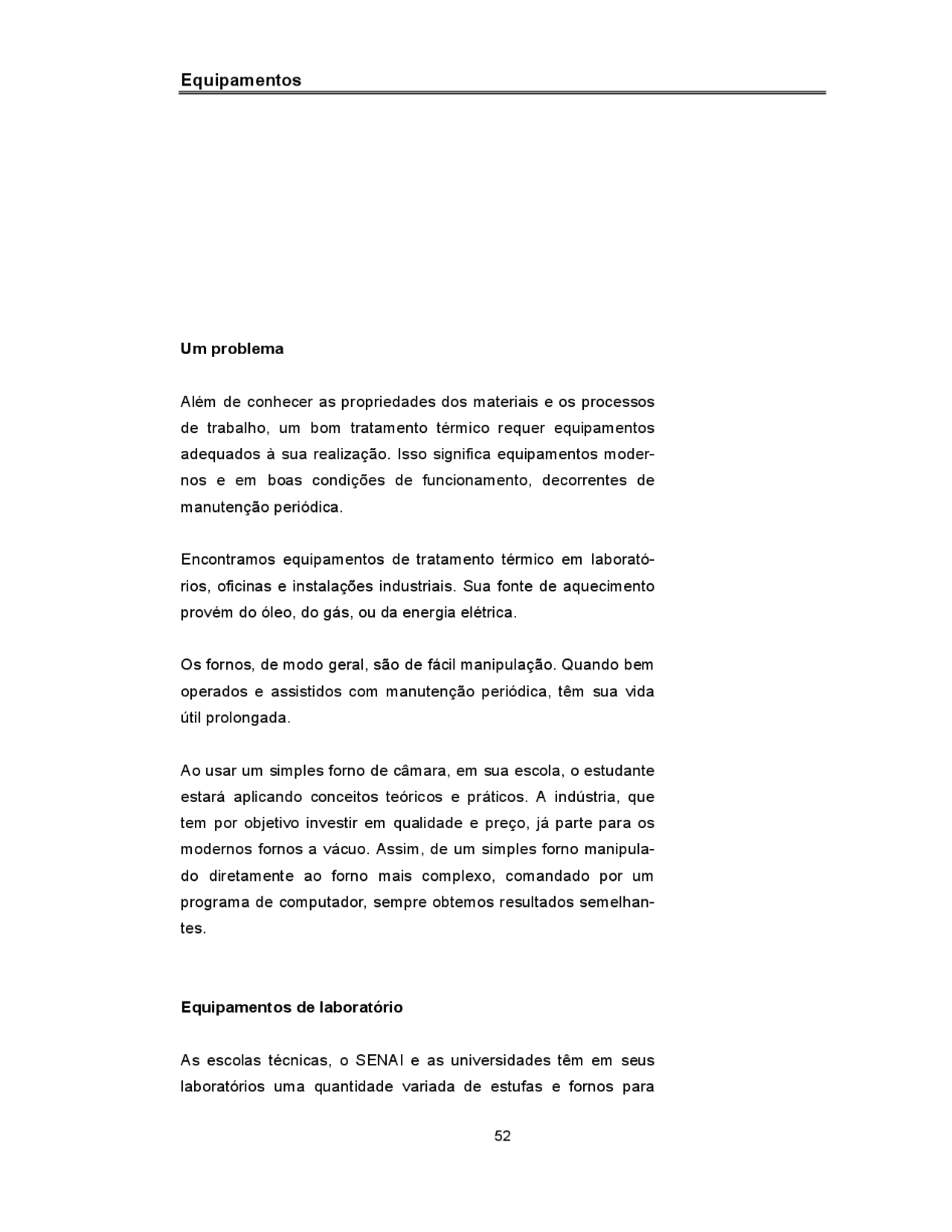

Equipamentos
Um problema
Além de conhecer as propriedades dos materiais e os processos de trabalho, um bom tratamento térmico requer equipamentos adequados à sua realização. Isso significa equipamentos moder- nos e em boas condições de funcionamento, decorrentes de manutenção periódica.
Encontramos equipamentos de tratamento térmico em laborató- rios, oficinas e instalações industriais. Sua fonte de aquecimento provém do óleo, do gás, ou da energia elétrica.
Os fornos, de modo geral, são de fácil manipulação. Quando bem operados e assistidos com manutenção periódica, têm sua vida útil prolongada.
Ao usar um simples forno de câmara, em sua escola, o estudante estará aplicando conceitos teóricos e práticos. A indústria, que tem por objetivo investir em qualidade e preço, já parte para os modernos fornos a vácuo. Assim, de um simples forno manipula- do diretamente ao forno mais complexo, comandado por um programa de computador, sempre obtemos resultados semelhan- tes.
Equipamentos de laboratório
As escolas técnicas, o SENAI e as universidades têm em seus laboratórios uma quantidade variada de estufas e fornos para
serem manipulados pelos alunos. São equipamentos de fácil operação, seguros e de manutenção econômica. Com um par de luvas, protetor facial e uma tenaz, temos acesso à câmara ou ao cadinho, carregando ou descarregando o material.
Veja, a seguir, a descrição de alguns equipamentos.
Estufa - trata-se de um modelo com aquecimento elétrico, para temperaturas de até 300ºC. Tem aplicações no desenvolvimento de processos que exigem baixa temperatura como, por exemplo, no reve- nimento.
- Forno de câmara com circulação de ar - modelo com aque- cimento elétrico, para temperaturas de até 1.300ºC. Usado em diversos tratamentos térmicos.
- Forno de câmara com porta versátil - quando aberta, serve de plataforma de trabalho. É prático e seguro.
Os fornos de câmara , automáticos, apresen- tam diversos acessó- rios em seu interior, o que permite que seu operador comande todo o tratamento por meio de um controla- dor instalado num painel externo.
Externamente, um carro de transferência carrega e descarrega o forno, e leva a carga para outro local. Desloca-se sobre trilhos, transversalmente, à frente da linha de fornos.
Esse forno é indicado para tratamento de cementação, carbonitre- tação e têmpera.
O forno tipo poço é usado para tratamento de peças volumosas ou engrenagens. Dispensa as instalações caras do forno anterior. Para resfriar a carga, necessita de um tanque de resfriamento a parte.
No forno de modelo contínuo , o material é acomodado em um transporte, que pode ser uma esteira. O transportador conduz a peça através do forno com velocidade predeterminada. No final do percurso, as peças são mergulhadas em óleo, para se fazer a têmpera. Outra esteira retira as peças do óleo e as conduz para outro forno, onde serão revenidas.
Fornos de banhos de sal
Os fornos de banhos de sal têm grande aplicação no tratamento de cementação e têmpera dos aços. Requerem aquecimento com resistências elétricas ou com queimador a gás ou óleo. Sua limitação está no diâmetro do cadinho, que pode variar de 220 a 700mm. Ou seja, peças volumosas ou grandes não podem ser submetidas a tratamento em banho de sal.
Forno elétrico de cadinho para nitretação em banho de sal.
Forno com aquecimento por eletrodos. O aquecimento é realizado por meio de eletrodos de aço, imersos no banho. Um transformador acompanha o forno. A exaustão dos gases quentes, emanados do banho, é feita por uma concha, situada na parte superior do forno. Esse tipo de forno é indicado para tratamento de aços rápidos.
Fornos a vácuo
O vácuo é o melhor recurso para evitar oxidação, uma vez que há ausência de atmosfera. O modelo de câmara é o mais indicado para o tratamento térmico. Cria-se o vácuo, e um programa de computador comanda todo o tratamento. Tem ampla aplicação no tratamento de aços especiais.
Exercícios
Marque com X a resposta correta.
1. Para prolongar a vida útil dos fornos, é necessário que eles sejam submetidos a: a) ( ) aquecimento contínuo; b) ( ) resfriamento esporádico; c) ( ) manutenção periódica; d) ( ) lavagem com água. 2. São considerados modernos os fornos: a) ( ) de cerâmica; b) ( ) úmidos; c) ( ) de câmara; d) ( ) a vácuo. 3. Para secar materiais e manter eletrodos, usa-se: a) ( ) forno elétrico; b) ( ) estufa; c) ( ) banho de sal; d) ( ) forno de câmara. 4. O forno com aquecimento elétrico, com temperatura de até 1.300ºC, denomina-se: a) ( ) forno de câmara com circulação de ar; b) ( ) forno a gás; c) ( ) estufa para secagem; d) ( ) estufa elétrica. 5. Os fornos têm uma carcaça de chapa de: a) ( ) aço; b) ( ) carbono; c) ( ) tijolo; d) ( ) cobre.
6. O isolamento da carcaça pode ser feito com lã de rocha ou material: a) ( ) ferroso; b) ( ) cerâmico refratário; c) ( ) platinado; d) ( ) plástico. 7. Os fornos com atmosfera controlada (a gás) podem ser dos tipos: a) ( ) tanques, poço, contínuo; b) ( ) contínuo, câmara, tambor; c) ( ) poço, tanque, câmara; d) ( ) câmara, contínuo, poço. 8. Para tratamento de cementação e têmpera de aço, usa-se forno: a) ( ) contínuo; b) ( ) poço; c) ( ) de banho de sal; d) ( ) de câmara.
