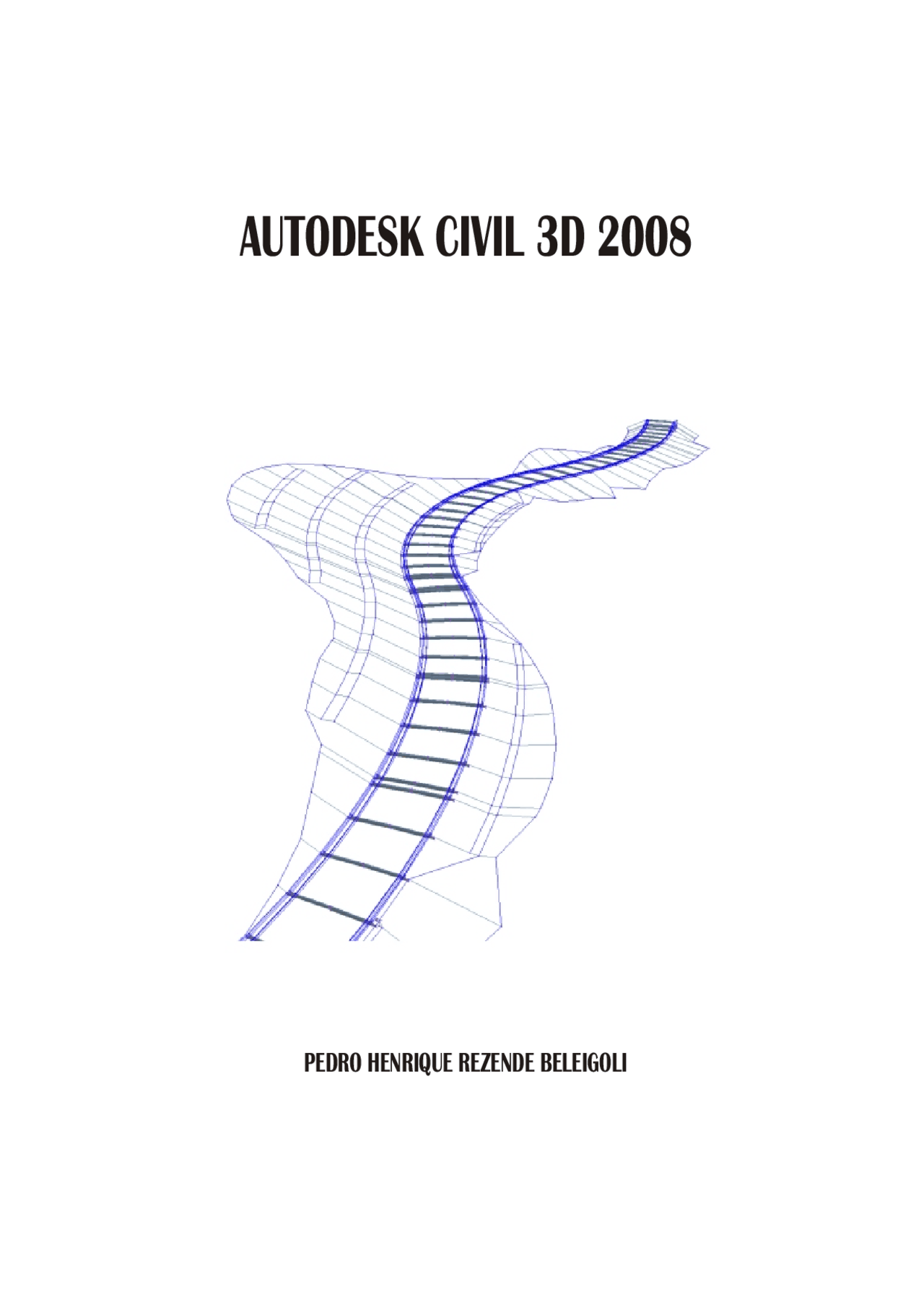

AUTODESK CIVIL 3D 2008

PEDRO HENRIQUE REZENDE BELEIGOLI

• 1. Configurações iniciais Conteúdo
• 2. Pontos...............................................................................................................................................
  • 2.1 Importando os pontos de um levantamento topográfico
  • 2.2 Outros métodos de criação de pontos
    • 2.2.1 Miscelânea.......................................................................................................................
    • 2.2.2 Intersection.......................................................................................................................
    • 2.2.3 Alignment
    • 2.2.4 Surface
    • 2.2.5 Slope..................................................................................................................................
  • 2.3 Estilos de pontos (Point Styles)...........................................................................................
  • 2.4 Rótulos de pontos (Point Label Styles).............................................................................
    • 2.4.1 Criando / Editando um Label Style..............................................................................
  • 2.5 Criando / Editando grupos de pontos (Point Groups)
  • 2.6 Criando uma tabela de pontos
    • 2.6.1 Criando / Editando um Table Style (Estilos de tabelas de ponto)
  • 2.7 Formatos de arquivos de pontos (Point File Format)
• 3 Superfícies
  • 3.1 Breaklines
    • 3.1.1 Tipos de Breaklines
    • 3.1.2 Criando Breaklines
  • 3.2 Tipos de Superfície
    • 3.2.1 TIN – Triangular Irregular Network
    • 3.2.2 Grid Surface
    • 3.2.3 Grid Volume Surface
    • 3.2.4 TIN Volume Surface.........................................................................................................
  • 3.3 Adicionando dados a uma superfície
  • 3.4 Criando uma superfície a partir de curvas de nível
  • 3.5 Estilo de apresentação da superfície
  • 3.6 Adicionando legendas à superfície
• 4 Alinhamentos................................................................................................................................
  • 4.1 Parâmetros das curvas.......................................................................................................
  • 4.2 Criando alinhamentos pelo método Create by Layout
    • 4.2.1 Criando tangentes e configurando os parâmetros das curvas.............................
    • 4.2.2 Ferramentas de linhas
    • 4.2.3 Ferramentas de curvas
    • 4.2.4 Ferramentas Linhas com espirais..................................................................................
    • 4.2.5 Ferramentas de espirais
  • 4.3 Criando alinhamentos a partir de uma polylinha.........................................................
  • 4.4 As propriedades do alinhamento....................................................................................
  • 4.5 Estaqueando o alinhamento de 20 em 20 metros
  • 4.6 Criando tabela de curvas
• 5 Calculadora de Curvas
• 6 Perfis................................................................................................................................................
  • 6.1 Criando Surface Profiles.....................................................................................................
  • 6.2 Criando Layout profiles
    • 6.2.1 Ferramentas de perfis...................................................................................................
• 7 Corredores
  • 7.1 Criando Assemblies (Seção Gabaritada)
  • 7.2 Criando um gabarito a partir de uma polylinha.........................................................
  • 7.3 Criando Corredores..........................................................................................................
  • 7.4 Visualizando as seções do corredor..............................................................................
  • 7.5 Gerando as seções do corredor....................................................................................
• 8 Cálculo dos volumes de terraplenagem
• 9. Gerando Notas de Serviço
• 10. Adicionando a representação de corte/aterro
• 11. Projetando uma interseção
• 12. Agrimensura
  • 12.1 Visão Geral.........................................................................................................................
  • 12.2 Criando uma base de dados e configurando um equipamento...........................
  • 12.3 Configurações do usuário
  • 12.4 Astronomic Direction Calculator e Geodetic Calculator..........................................
• 13 “Formatando as Pranchas”.................................................................................................
• 14 Trabalhando com o Google Earth.....................................................................................
  • 14.1 Importando Imagens e superfícies

1. Configurações iniciais

¾ A janela à esquerda da tela do programa é chamada de Toolspace dividida em duas palhetas, prospector e Settings.

¾ Na palheta Settings clique com o botão direito no desenho aberto e clique em Edit Drawing Settings.

• Palheta Units and Zone

o Apply Transform Settings: Especifica se será aplicado as configurações de transformação de sistema de coordenadas. o Apply Sea Level Scale Factor: Especifica se aplicar as configurações de correção de curvatura do esferóide terrestre. Assim as distâncias horizontais são reduzidas a distâncias no nível médio do oceano. o Elevation: Especifica o valor do nível médio do oceano. o Spheroid Radius: Mostra o raio do esferóide usado pelo sistema de cooordenada escolhido (o valor do raio do esferóide com formato próximo ao da terra, é de aproximadamente 6,37Km). o Grid Scale Factor o Computation: Especifica o tipo de fator de escala: o Unity: Fator de escala igual a 1 para todos os pontos situados na mesma zona

o User Defined: Permite a escolha de qualquer outro fator de escala.

o Reference Point: Usa um fator de escala a partir de um ponto de referência especificado ponto para todos os pontos situados na mesma zona.

o Prismoidal formula: Usa a fórmula prismoidal para calcular o fator de escala.

• Palheta Object Layers

Use esta palheta para especificar os layers dos vários elementos que o usuário pode criar no AutoCAD Civil 3D 2008.

• Palheta Abbreviations

Use esta palheta para configurar as diversas abreviações para os detalhes geométricos, nos perfis geom;etricos, alinhamentos, etc.

• Palheta Ambient Settings

Por exemplo, o formato PENZD (Space Delimited) , quer dizer que em um arquivo texto, a primeira coluna contém o nome dado ao ponto (P), a segunda coluna contém a coordenada Este (E), a terceira coluna contém a coordenada Norte (N), a quarta coluna contém a cota do ponto (Z) e a quinta coluna contém uma descrição do ponto (D), sendo todas elas separadas umas das outras por 01 (um) espaço (Space Delimited).

• Source File: Especifica o arquivo que contém os pontos a serem importados.
• Add Points to Point Group: Um Point group é uma maneira de separar os pontos por assunto, propriedade, etc. Selecione esta opção para que os pontos inseridos pertençam a um determinado grupo existente ou criar um novo. ¾ Inicie um arquivo novo, baseado no padrão métrico. ¾ Importe os pontos contidos no seguinte arquivo: C:\Arquivos de programas\Autodesk Civil 3D 2007\Help\Civil 3D Tutorials\ Existing Ground Points – PENZD.txt
• Adicione-os a um novo grupo de pontos chamado “Terreno”

• Aplique o comando Zoom Extents. Os pontos importados são mostrados na tela.

2.2.1.3 Resection Esta opção cria um ponto em um local que é calculado a partir da posição de três outros pontos conhecidos.

2.2.1.4 Station / Offset object Cria um ponto a partir de uma estação especificada ou a partir do offset de um objeto, como ilustrado a seguir:

2.2.1.5 Automatic Cria automaticamente pontos nos pontos notáveis dos objetos (endpoints de linhas, centro de arcos e círculos, etc.)

2.2.1.6 Along Line / Curve Cria um ponto em um objeto a partir de uma dada distância do ponto final deste.

2.2.1.7 On Line / Curve Cria um ponto no endpoint do objeto e em pontos de interseção.

2.2.1.8 Divide Object Permite que se divida um objeto em vários segmentos de mesmo tamanho, criando pontos em cada segmento.

2.2.2.1 Direction / Direction Cria um ponto na interseção de duas direções que são definidas por dois pontos, duas referências ou dois azimutes.

2.2.2.2 Distance / Distance Cria pontos nas interseções de duas distâncias definidas por comprimentos de raio.

2.2.2.3 Direction / Distance Cria um ponto na interseção de uma direção (linha) e uma distância (círculo).

2.2.2.4 Direction / Perpendicular Cria um ponto na direção de uma linha de direção e perpendicular a um ponto selecionado.

2.2.2.5 Distance / Perpendicular Cria um ponto radial a um círculo e um ponto selecionado.

2.2.2.6 Direction / Object Cria um ponto na interseção entre um objeto e uma linha de direção. O ponto também pode ser criado a uma distância qualquer do objeto, como no exemplo:

2.2.2.10 Direction / Alignment Cria pontos tanto na interseção de uma linha de direção e um alinhamento, quanto na interseção de um ponto e um alinhamento.

2.2.2.11 Distance / Alignment Cria pontos na interseção de uma linha de distância e um alinhamento.

Primeiro a distância é definida radialmente, depois as interseções são locadas onde o raio cruza com o alinhamento. (Pondendo-se criar os pontos a uma distância especificada do alinhamento, como no exemplo).

2.2.2.12 Object / Alignment Cria pontos na interseção de um objeto e um alinhamento.

2.2.2.13 lignment / Alignment Cria pontos na interseção entre dois alinhamentos ou a uma distância especificada a partir desses alinhamentos.

2.2.3 Alignment

2.2.3.1 Station / Offset Cria pontos a uma distância especificada de uma estação de um alinhamento.
