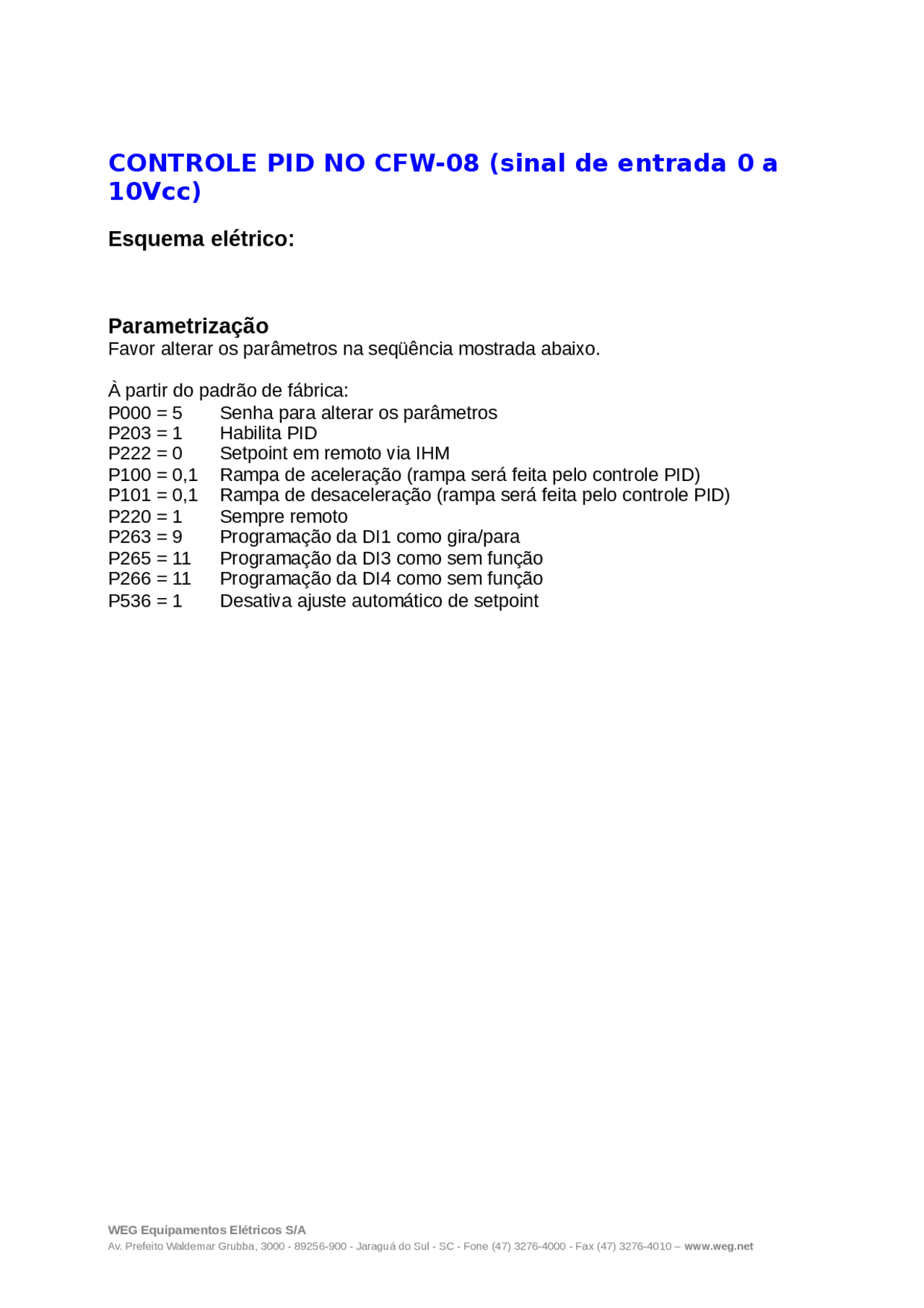

CONTROLE PID NO CFW-08 (sinal de entrada 0 a
10Vcc)
Esquema elétrico:
Parametrização
Favor alterar os parâmetros na seqüência mostrada abaixo.
À partir do padrão de fábrica: P000 = 5 Senha para alterar os parâmetros P203 = 1 Habilita PID P222 = 0 Setpoint em remoto via IHM P100 = 0,1 Rampa de aceleração (rampa será feita pelo controle PID) P101 = 0,1 Rampa de desaceleração (rampa será feita pelo controle PID) P220 = 1 Sempre remoto P263 = 9 Programação da DI1 como gira/para P265 = 11 Programação da DI3 como sem função P266 = 11 Programação da DI4 como sem função P536 = 1 Desativa ajuste automático de setpoint
WEG Equipamentos Elétricos S/A Av. Prefeito Waldemar Grubba, 3000 - 89256-900 - Jaraguá do Sul - SC - Fone (47) 3276-4000 - Fax (47) 3276-4010 – www.weg.net
AJUSTES
P133 = Velocidade mínima (Hz) P212 = Freqüência para ativar modo dormir (ajustar 1Hz acima do P133) P213 = Intervalo de tempo para ativar modo dormir P535 = Erro PID para sair do modo dormir P525 = Setpoint (em %) P520 = Ganho proporcional P521 = Ganho integral P520 = Ganho diferencial
PARÂMETROS DE LEITURA
P040 = Leitura da variável de processo (0 a 100%)
EXEMPLO
O sistema de pressurização está utilizando um transdutor de pressão que lê a de 0 a 15bar com a saída de 0 a 10V. Deseja-se controlar a pressão estabilizando em 10bar (setpoint), e se a bomba estiver trabalhando abaixo de 30Hz por 5 segundos, o inversor deverá entrar no modo dormir.
Ajustes: P133 = 30 Hz Velocidade mínima P212 = 31Hz Velocidade para ativar modo dormir P213 = 5 segTempo para entrar em modo dormir P525 = 66,6% Setpoint (66,6% de 15bar = 10bar)
