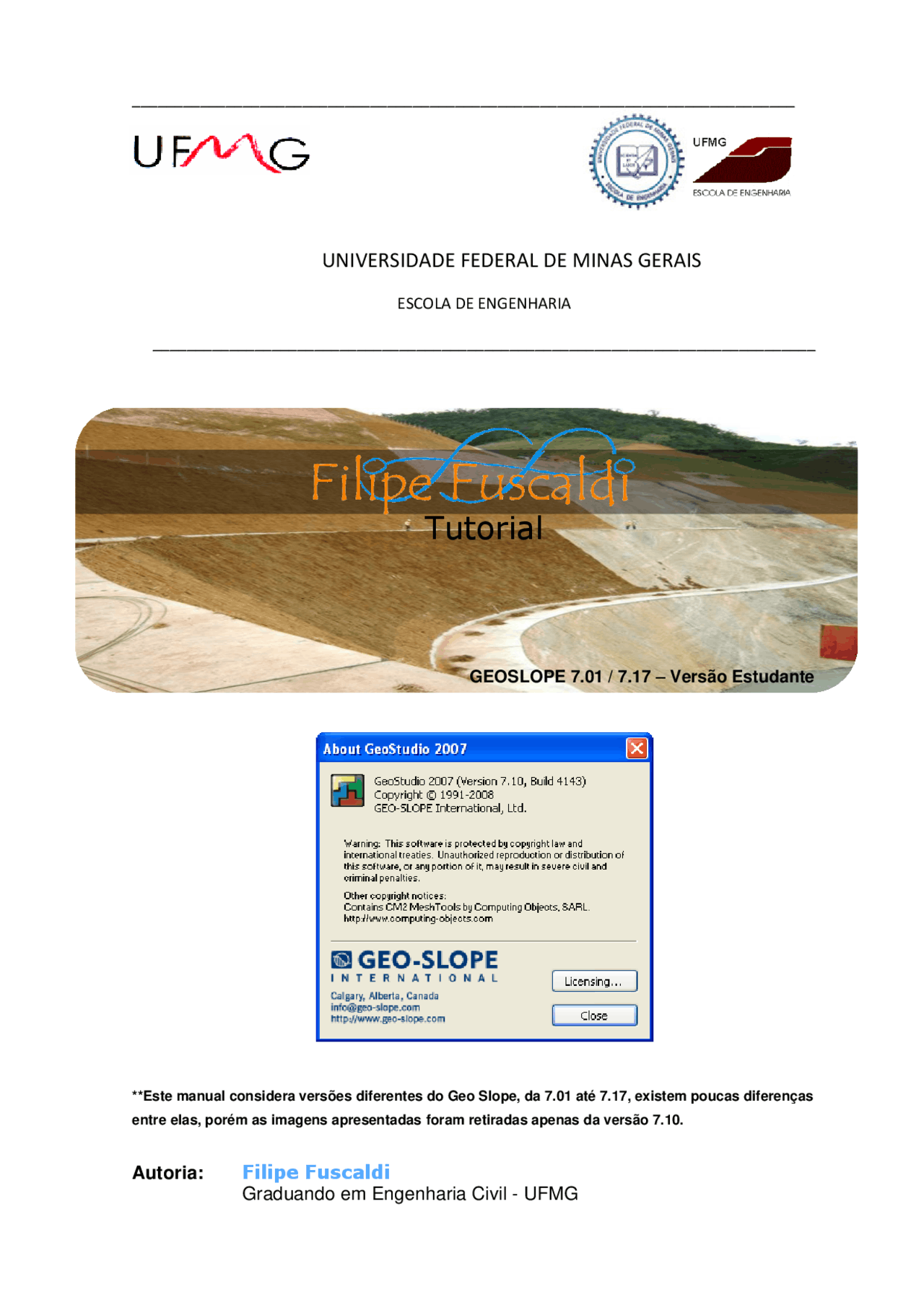

UNIVERSIDADE FEDERAL DE MINAS GERAIS
ESCOLA DE ENGENHARIA
Tutorial
GEOSLOPE 7.01 / 7.17 – Versão Estudante
****Este manual considera versões diferentes do Geo Slope, da 7.01 até 7.17, existem poucas diferenças entre elas, porém as imagens apresentadas foram retiradas apenas da versão 7.10.**
Autoria: Filipe Fuscaldi Graduando em Engenharia Civil - UFMG
Índice
Abrindo o programa ................................................................................................................................ 3
A) método entry and exit (entrada e saída) ........................................................................................ 6
Configurações iniciais ...................................................................................................................... 6
Esboçando o problema.................................................................................................................... 8
Materials ....................................................................................................................................... 10
Linha piezométrica ........................................................................................................................ 13
B) Método grids and radius (grades e raios) ..................................................................................... 23
Esboçando o problema.................................................................................................................. 23
Créditos: ................................................................................................................................................ 26
Tabela
Tabela 1 – Valores típicos de parâmetros de resistência dos solos mais comuns. ............................... 26
Simbologia:
ATENÇÃO: NÃÃÃÃO esquecer este passo. Este símbolo indica um ponto crítico no procedimento do trabalho e demanda cautela.
Tela inicial do GeoSLOPE 2007 versão:7.
Neste tutorial utilizaremos a versão do estudante como base, portanto no canto esquerdo selecionar em Licence Mode: Student license (Versão para estudante)
Na Versão 7.10 : clicar em NEW, depois SOLPE/W
Na Versão 7.01 : clicar em Create a SLOPE/W analysis (esquerda superior) entao aparece a janela KeyIn analyses (que depois também pode ser aberta no menu KeyIn, clicando em analyses):
Em todas duas versões, abre-se a janela a seguir:
Em tipo de analise, selecionar o método desejado (Ex.: Morgenstern, Bishop, Ordinary (que é o de Felenius), Jambu)
Na opção: PWP Conditions from : selecione Piezometric Line, como mostrado
acima.
Clicando na Aba Slip Surface, temos as seguintes opões:
No Menu Set, clicar em Units and Scale(unidades e escalas): Selecionar Metric e deixar os seguintes valores: Unit Wt of Water: 9. Scale: Horz. 1: 200 Vert 1: 200 Problem Extents Minimum x: -5.08 e y:-5.
Ok para confirmar
Denovo no Menu SET, em Grid(grade) Grid Spacing x:1 y: Selecionar Display Grid(deixa na tela as grades) e também Snap to Grid(faz o cursor andar apenas por coordenadas inteiras, ou seja só pelos pontos da grade)
ESBOÇANDO O PROBLEMA (para opção Entry and Exit)
Primeiramente clique no botão zoom page (para visualizar a página inteira)
Agora no menu Sketch(esboço) clicar em polyline
Clicar com o botão esquerdo na coordenada (0,14) depois em (10,14), depois em (30,4) seguindo nesta ordem (40,4) (40,0) (0,0) (0,14). Clicar com o botão direito para concluir a ação
Agora vamos indicar as propriedades do solo No menu KeyIn, Materials
Clique em Add e selecione um nome (Ex.: Camada Superior) e uma cor. Em Material Model, selecione: Mohr Coloumb e adicione também os Parâmetros de Unit Weight (Peso Específico), Cohesion (c) e Phi (ângulo atrito interno): :
Para nosso exemplo, vamos Criar 2 Materiais:
Close para confirmar.
Ir ao Menu Draw, Region, aparecerá uma janelinha como a da figura abaixo:
Agora, vamos selecionar uma região para a camada superior clicando nas seguintes coordenadas: (0,14) depois (10, 14), (20,9), (0,9), e por fim (0,14).
Executado os passos, você deverá encontrar o seguinte resultado:
Aperte ENTER para confirmar
Agora desenhar linha piezométrica: no menu Draw - Pore water-Preassure
CONSELHO DE AMIGO:
SALVE uma cópia de seu projeto ANTES de iniciar a construção da linha
piezométrica, pois se precisar alterá-la, você poderá recomeçar do ponto em que parou. Se preferir, a seguir veja a orientação de como proceder para alterar e/ou excluir a linha piezométrica caso necessário.
Clicar em Add (Adicionar) depois em Draw e traçar a linha piezométrica como o exemplo a seguir:
Clique em DONE para confirmar
Para apagar ou modificar a Linha Piezométrica use o Botão Modify Objects
No menu Draw Slip surfaces:(desenhar superfícies deslizantes): Entry and Exit
Aperte CLOSE para fechar a janela e confirmar as alterações No Menu View, Object information: veja informações detalhadas das camadas, dos pontos, ou linhas de seu desenho.
Para detectar algum erro, clique em Tools, Verify/Optimize
Para calcular, clique no botãozinho "Solve Analises" na barra de ferramentas
Vai ser preciso salvar o documento, depois você clica em Start,
Assim que calculado, você fecha a janela e clica no botãozinho "Switches to the CONTOUR view to display computed results"
Este botãozinho fica na barra de ferramentas ao lado do botãozinho "Solve Analises" que clicamos anteriormente. Com ele achamos o desenho gráfico de nosso talude:
No Menu Draw - Slip Surfaces... clique no botão “View Slice Info” para ver as informações de cada fatia. Ela também pode ser acessada diretamente no menu View - Slice Information
Clicar em Add novamente para criar um novo gráfico: Nome: forca normal Depois selecionar as opções “Base Normal” e “Normal Stress”
Selecionar os dois gráficos para aparecerem juntos na tela e aperta close para sair.
Em View – preferences, selecionar: View Mutiple Slip Surfaces (Ver múltiplas superfícies deslizantes): 10
Apertar close para confirmar
