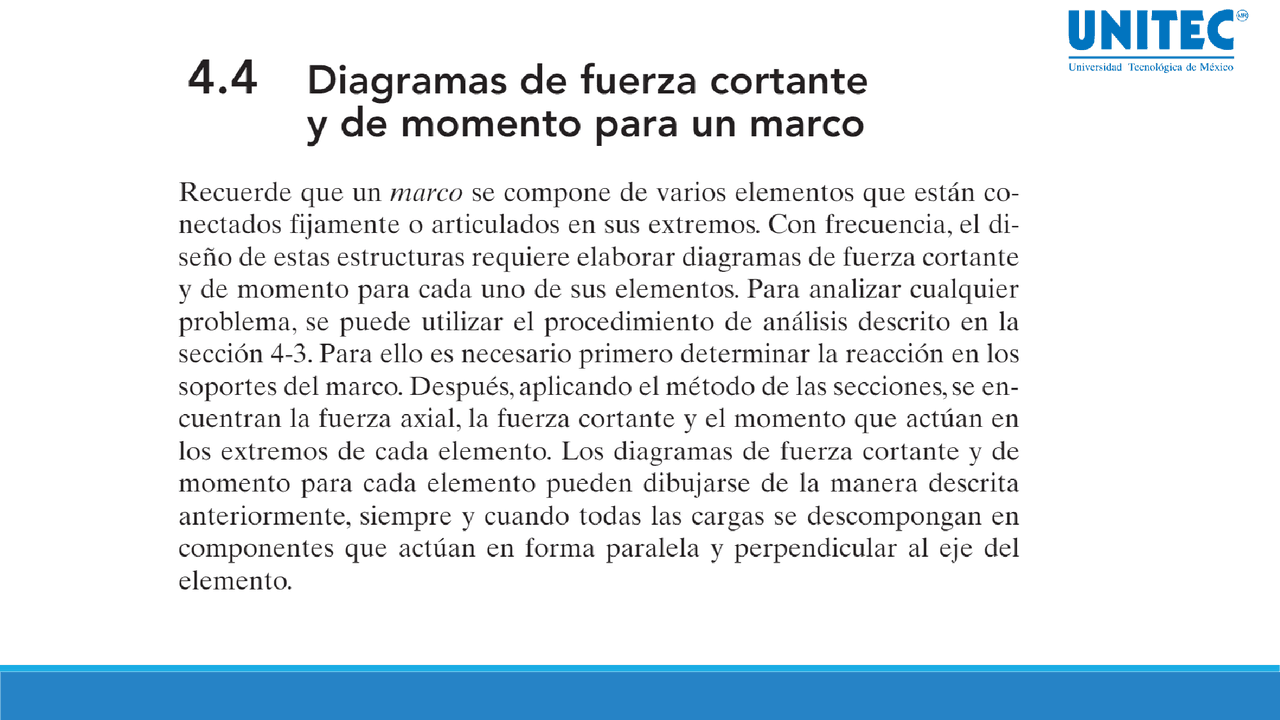

UNITEC' ¡versi Universidad Tecnológica de México Tecnológica de México 4.4 Diagramas de fuerza cortante y de momento para un marco Recuerde que un marco se compone de varios elementos que están co- nectados fijamente o articulados en sus extremos. Con frecuencia, el di- seño de estas estructuras requiere elaborar diagramas de fuerza cortante y de momento para cada uno de sus elementos. Para analizar cualquier problema, se puede utilizar el procedimiento de análisis descrito en la sección 4-3. Para ello es necesario primero determinar la reacción en los soportes del marco. Después, aplicando el método de las secciones, se en- cuentran la fuerza axial, la fuerza cortante y el momento que actúan en los extremos de cada elemento. Los diagramas de fuerza cortante y de momento para cada elemento pueden dibujarse de la manera descrita anteriormente, siempre y cuando todas las cargas se descompongan en componentes que actúan en forma paralela y perpendicular al eje del elemento.
