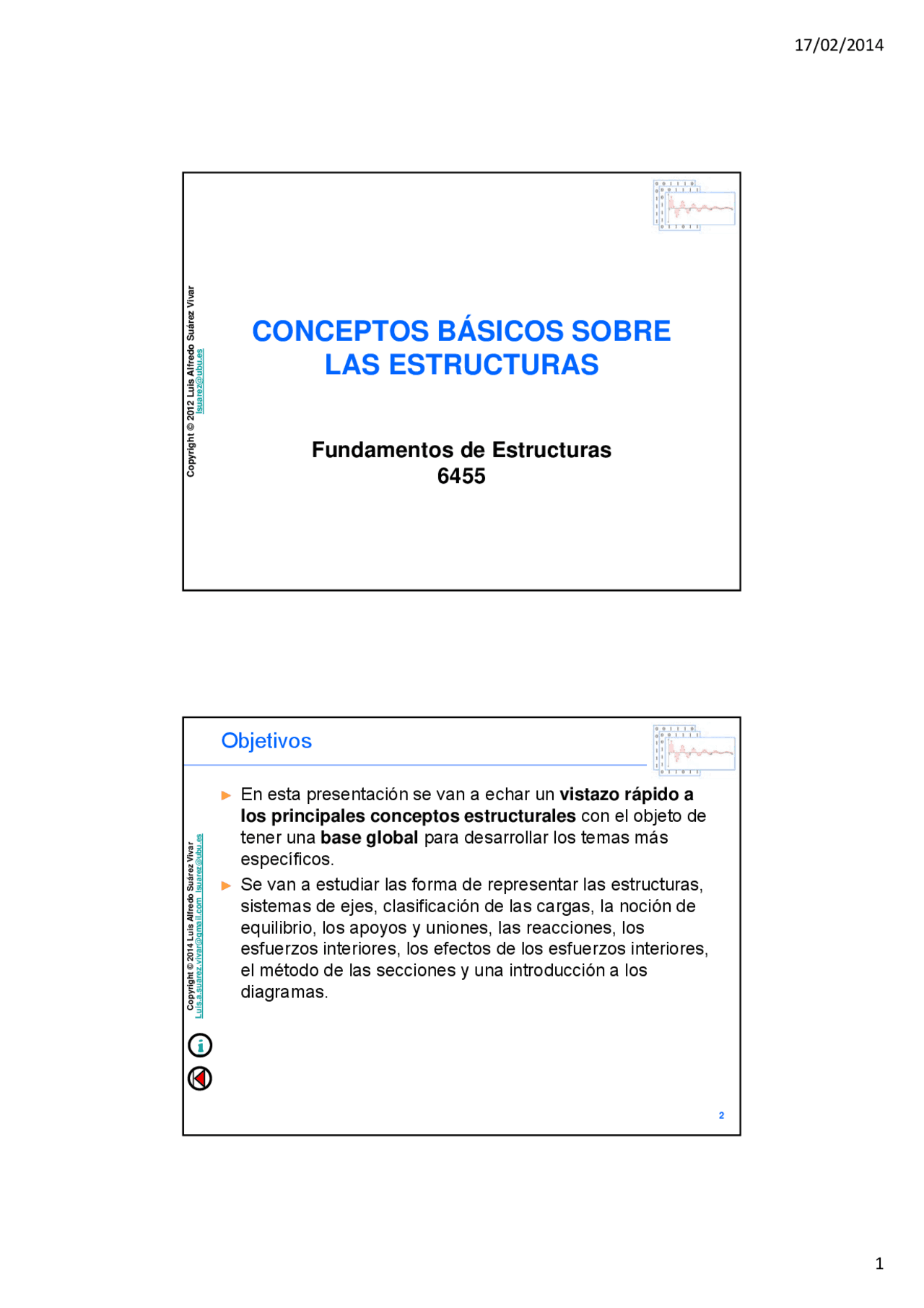

CONCEPTOS BÁSICOS SOBRE
LAS ESTRUCTURAS
Fundamentos de Estructuras
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Objetivos
► En esta presentación se van a echar un vistazo rápido a los principales conceptos estructurales con el objeto de tener una base global para desarrollar los temas más específicos. ► Se van a estudiar las forma de representar las estructuras, sistemas de ejes, clasificación de las cargas, la noción de equilibrio, los apoyos y uniones, las reacciones, los esfuerzos interiores, los efectos de los esfuerzos interiores, el método de las secciones y una introducción a los diagramas.
2
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Tabla de Contenidos
► INTRODUCCIÓN ► MODELO DE ENTRADA/SALIDA ► NODOS ELEMENTOS Y EJES ► ACCIONES ► CLASIFICACION DE LAS FUERZAS ACTUANTES ► DIAGRAMA DEL SÓLIDO LIBRE ► MODELADO DE APOYOS Y REACCIONES ► INDETERMINACIÓN ESTRUCTURAL ► EQUILIBRIO DEL SOLIDO DEFORMABLE ► ESFUERZOS DE SECCIÓN ► EJES DE SECCIÓN ► DIAGRAMAS DE ESFUERZOS DE SECCIÓN ► DIMENSIONAMIENTO ESTRUCTURAL ► REFERENCIAS 3
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
INTRODUCCIÓN
4
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Acciones
7
nieve
Cargas aplicada externas
viento peso propio
terremotos
movimientos de apoyos
temperatura
otras acciones ambientales
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Reacciones generales
8
Aparecen en los apoyos de la estructura y dependen del tipo de apoyo
reacciones
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Reacciones en los elementos
9
Aparecen en los elementos como consecuencia de las uniones.
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Directriz, secciones
10
directriz del elemento
sección oblicua sección recta
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Deformaciones elásticas de los elementos
13
L
L 2
B
H
H B 2
H
deformaciones lineales
unitarias: ^ B^ B^ L
deformaciones lineales
estado tensional axil
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
MODELO DE ENTRADA/SALIDA
14
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Sistema
► La estructura puede ser tratado como un sistema sobre el que actúan ENTRADAS o EXCITACIONES y se obtienen SALIDAS o RESPUESTAS. ► La estructura puede representarse por un BLOQUE FUNCIONAL:
15
ENTRADA SALIDA
EXCITACIÓN RESPUESTA
EXCITACIÓN TÍPICA: CARGAS RESPUESTA TÍPICA: DESPLAZAMIENTOS
No se puede mostrar la imagen en este momento.
ESTRUCTURA
No se puede mostrar la imagen en este momento. f ( ) t
y t ( )
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
MDA: Análisis Multidominio
► En realidad la entrada puede ser cualquier tipo de acción expresada en con una cierta magnitud: por ejemplo las cargas, los movimientos de un apoyo, la velocidad del viento, la temperatura, actuando individualmente o colectivamente. ► En realidad las salidas podrían se cualquier tipo de respuesta de la estructura: desplazamientos, giros, deformaciones lineales, angulares, tensiones, que expresen el comportamiento de la estructura. ► El modelo de comportamiento de la estructura es un relación entre sus entradas o excitaciones y sus salidas o respuestas. ► Un análisis de este tipo en diferentes dominios físicos se denomina MDA o Análisis Multidominio. 16
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Modelo de entrada/salida MIMO
► Considerando una estructura como la de la figura en la que se van a aplicar cargas en C, D y F y en esos mismo puntos se van a estudiar los desplazamientos.
19
MODELO MIMO DE ENTRADA/SALIDA
f 1 f (^) 2 f 3
y 1 y 2 y 3
f 1
f 2
f 3
y 1 y 2 y 3
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Modelos lineales SISO estáticos
► En general se van a estudiar modelos lineales de las estructuras por lo que entre las ENTRADAS y las SALIDAS existirá una relación lineal. ► Esta relación lineal en un modelo SISO vendrá dada por una expresión del tipo:
20
y 1 (^) C 11 (^) f 1 f 1 (^) K 11 (^) y 1
11 11
1 K C
desplazamiento carga
Coeficiente de influencia FLEXIBILIDAD ESTÁTICA
Coeficiente de influencia RIGIDEZ ESTÁTICA
f 1 y 1
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Modelos lineales MIMO estáticos
► En general se van a estudiar modelos lineales de las estructuras por lo que entre las ENTRADAS y las SALIDAS existirá una relación lineal. ► Esta relación lineal en un modelo MIMO vendrá dada por una expresión similar al modelo SISO pero matricial:
21
f 1
f 2
f 3
y 1 y 2 y 3
f^ y
1 2 3
f f f f
1 2 3
y y y y
VECTOR DE CARGAS
VECTOR DE DESPLAZAMIENTOS
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Modelo matricial de entrada/salida
22
f y
1 2 3
f f f f
1 2 3
y y y y
y^ ^ C^ f
1 11 12 13 1 2 21 22 32 2 3 31 32 33 3
y C C C f y C C C f y C C C f
f^ ^ K^ y
1 11 12 13 1 2 21 22 32 2 3 31 32 33 3
f K K K y f K K K y f K K K y
Matriz de Flexibilidad
Matriz de Rigidez
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
El método matricial de cálculo estructural
► La esencia del método matricial de estructuras se basa en determinar la matriz de rigidez/flexibilidad para poder obtener a partir de las cargas aplicadas y los desplazamientos condicionados, los desplazamientos de la estructura y los esfuerzos interiores generados. ► Por lo tanto el método matricial se basa en el comportamiento LINEAL de la ESTRUCTURA que es quien aporta la estructura matemática de la INFLUENCIA DE LAS ENTRADAS SOBRE LAS SALIDAS.
25
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
NODOS, ELEMENTOS Y EJES
26
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Justificación de la nomenclatura
► Aunque para estudiar elementos simples no es necesario formalizar los conceptos de elemento, nodo, ejes globales, ejes locales, etc. ► La adopción de ésta nomenclatura y método desde el primer instante ayuda a homogeneizar conceptos, ordenar los cálculos y utilizar un lenguaje común en el cálculo estructural que facilite la transición hacia procedimientos más complejos como el calculo matricial o el método de los elementos finitos.
27
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Elementos, nodos y ejes locales.
► Para poder abordar un análisis estructural de entrada/salida típico es necesario discretizar la estructura en los elementos que la componen. ► En la estructura, normalmente en el nodo más bajo, se sitúa unos ejes de referencia globales. ► En cada elemento se ubica unos ejes de referencia locales. ► Los nodos identifican a los elementos como las barras, definiendo un nodo dorsal, donde se ubican los ejes local y un nodo frontal, por lo que el elemento tiene una dirección que va desde el dorsal al frontal coincidente con el eje x local del elemento. ► Cargas y respuestas deben ser ubicadas en nodos. Se pueden crear nodos intermedios. 28
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Nuevo nodo
31
x d
yd
ejes locales del elemento b
A B
b
nodo dorsal nodo frontal
direccionalidad del elemento
x d S x ( (^) d ) sección en x (^) d
Q
xb
yb
d
Una vez creado el nodo en Q se puede aplicar una carga u obtener una salida una respuesta en él.
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Discretización de una viga biapoyada
32
x a
ya (^) a b
xa
S x ( (^) a )
xb
yb
xb
S x ( (^) b )
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
ACCIONES
33
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Condiciones de carga y deformaciones
► El objetivo de las estructuras de edificación es soportar las cargas a las que están sometidos los edificios con mínimos desplazamientos debidos a las acciones externas (como un terremoto) y las internas (como el peso propio). ► En realidad siempre hay desplazamientos debidos a la deformabilidad de la estructura, pero será una hipótesis de trabajo que las deformaciones son pequeñas lo que permite aplicar una multitud de hipótesis simplificadoras que sobretodo conducen a aplicar una hipótesis general de comportamiento lineal. ► En cada situación de carga e hipótesis de comportamiento se aplican estas simplificaciones que se estudian caso por caso.
34
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Normas de acciones en edificación
37
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
CLASIFICACIÓN DE LAS FUERZAS
38
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Clasificación de las fuerzas
► Las fuerzas sobre un sólido deformable se clasifican en:
▪ Fuerzas interiores
▪ Fuerzas exteriores
- Fuerzas aplicadas
- Fuerzas de volumen
- Fuerzas de superficie
- Reacciones
39
i
Copyright © 2014 Luis Alfredo Suárez [email protected]
[email protected]
Fuerza interiores
► Aparecen entre puntos materiales de un mismo sólido y su reducción depende de la naturaleza de las uniones que se estén teniendo en cuenta:
► Las fuerzas interiores constituyen un sistema nulo, de acuerdo con el principio de acción y reacción:
40
F ij
F (^) ji Fij
P j
P i
0
N N ij ji j i
F^ ^ F
