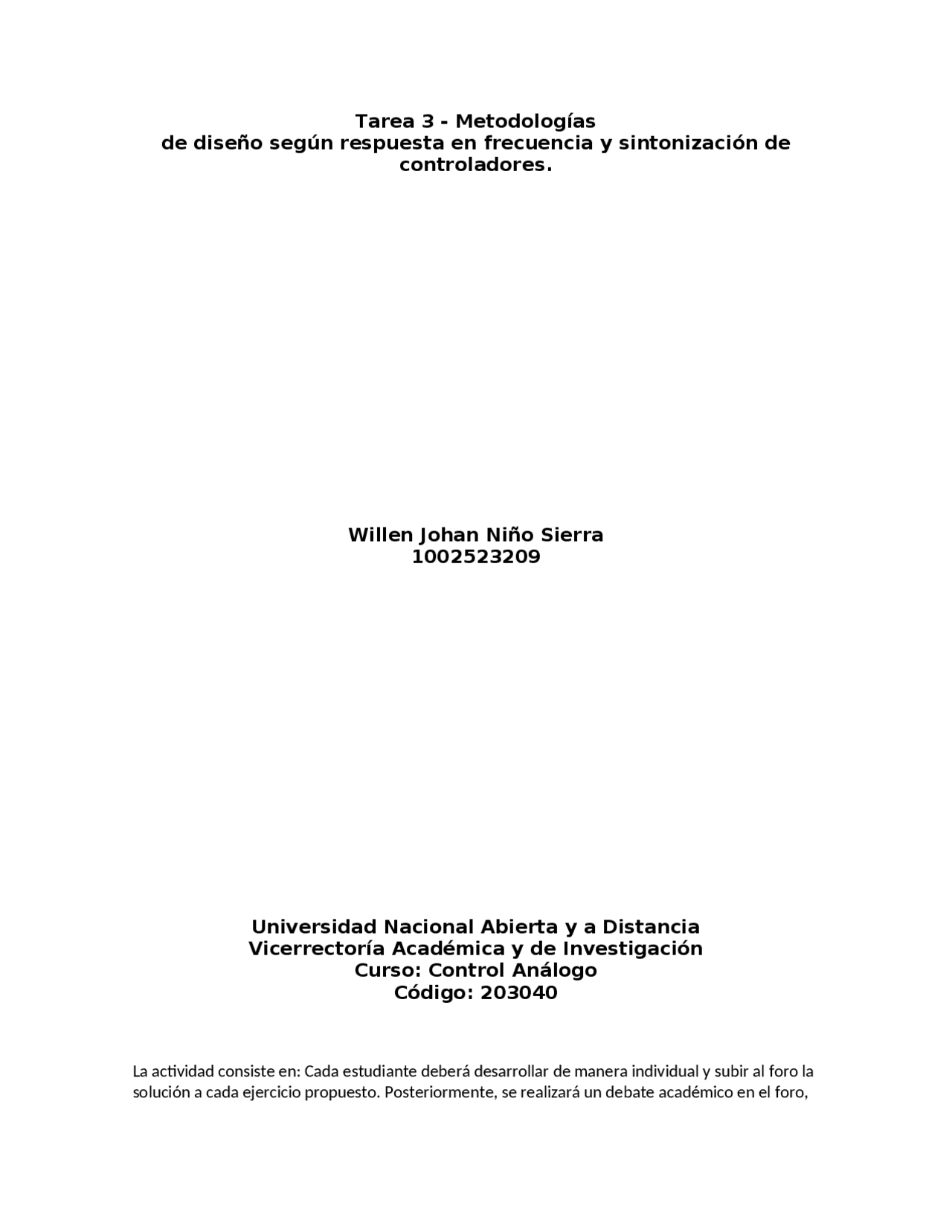

ejercicios de la tarea 3 y ene este esta el desarrollo y tambien sus diferentes aportes que se realisan mas el del aplicativo
Tipo: Guías, Proyectos, Investigaciones
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
En oferta
2
Con esto vamos a empezar por diseñar la ecuación para poder empezar a estabilizar el sistema con la metodología del compensador de ganancia, lo primero será hacer el diagrama de bode clc clear all Mos=20; %%compensador de ganancia nump=5; a0=1; a1=3; a2=7; Gp= tf((nump),[a0 a1 a2]); figure(1) margin(Gp) grid on Vamos a encontrar lo sigiente El máximo de obershut el cual es 0,095 por que es de -9.5 porciento zeta=sqrt(log(Mos/100)^2/(pi^2+log(Mos/100)^2)); El coeficiente de amortiguamiento pm=atand(2zeta/(sqrt(-2zeta^2+sqrt(1+4*zeta^4))));
Con esto vamos a empezar por diseñar la ecuación para poder empezar a estabilizar el sistema con la metodología del compensador de ganancia, lo primero será hacer el diagrama de bode Mos=15; %%compensador de ganancia s=tf('s'); nump=3; denp=s((7s)+3); Gp= nump/denp; figure(1) margin(Gp) grid on Vamos a encontrar lo sigiente El máximo de obershut el cual es 0,095 por que es de -9.5 porciento zeta=sqrt(log(Mos/100)^2/(pi^2+log(Mos/100)^2)); El coeficiente de amortiguamiento pm=atand(2zeta/(sqrt(-2zeta^2+sqrt(1+4*zeta^4)))); El margen de fase p=-180+pm; Vamos a buscar en el diagrama de bode donde la fase Recordemos que la fase es de -180 mas la margen de fase el cual nos daría
[mag,phase,wout]=bode(Gp); wm=interp1(squeeze(phase),wout,p); Am= interp1(squeeze(phase), squeeze(mag),p); Kc=1/Am; ganancia=20log10(Am); opt=stepDataOptions('StepAmplitude',10); figure(2); step(feedback(KcGp,1),opt)
clc clear all Mos=15; Kc=39.9910; %%compensador de ganancia s=tf('s'); nump=3; denp=s((7s)+3); Gp= nump/denp; figure(1) margin(KcGp) grid on %% Vamos a encontrar lo sigiente El máximo de obershut el cual es 0,095 por que es de -9.5 porciento zeta=sqrt(log(Mos/100)^2/(pi^2+log(Mos/100)^2)); El coeficiente de amortiguamiento pm=atand(2zeta/(sqrt(-2zeta^2+sqrt(1+4*zeta^4)))); El margen de fase p=-180+pm; Vamos a buscar en el diagrama de bode donde la fase Recordemos que la fase es de -180 mas la margen de fase el cual nos daría
p=-180+pm; [mag,phase,wout]=bode(KcGp); wm=interp1(squeeze(phase),wout,p); Am= interp1(squeeze(phase), squeeze(mag),p); alpha=10^(Am/20); wz=0.1wm; wp=wz/alpha; k=Kcwp/wz; Gc=k(s+wz)/(s+wp); Gol=series (Gp,Gc); opt=stepDataOptions('StepAmplitude',10); figure(2); step(feedback(Gol,1),opt) Como podemos ver en este no se estabilisa por lo tanto ahora utilizaremos la ultima opción
clc clear all Mos=15; tp=0.1 ; Kc=39.9910; %%compensador de ganancia s=tf('s'); nump=3; denp=s((7*s)+3);
Gp= nump/denp; figure(1) margin(KcGp) grid on zeta=sqrt(log(Mos/100)^2/(pi^2+log(Mos/100)^2)); wBW =Wbw(zeta,tp,'tp'); pm=atand(2zeta/(sqrt(-2zeta^2+sqrt(1+4zeta^4)))); [MG,MF,Wcg,Wcp]=margin(KcGp); pmax=pm+10-MF; beta = (1-sind(pmax))/(1+sind(pmax)); m=1/sqrt(beta); [mag,phase,wout]=bode(Gp); wmax=interp1(squeeze(mag),wout,p); T=1/(wmaxsqrt(beta)); Gc=(s+1/T)/(s+1/(betaT)); k=1/dcgain(Gc); Gol=series (KcGp,k*Gc); opt=stepDataOptions('StepAmplitude',10); figure(2); step(feedback(Gol,1),opt)
Mos=20; tp=0.1 ; kv=40; %%compensador de ganancia s=tf('s'); nump=100;
