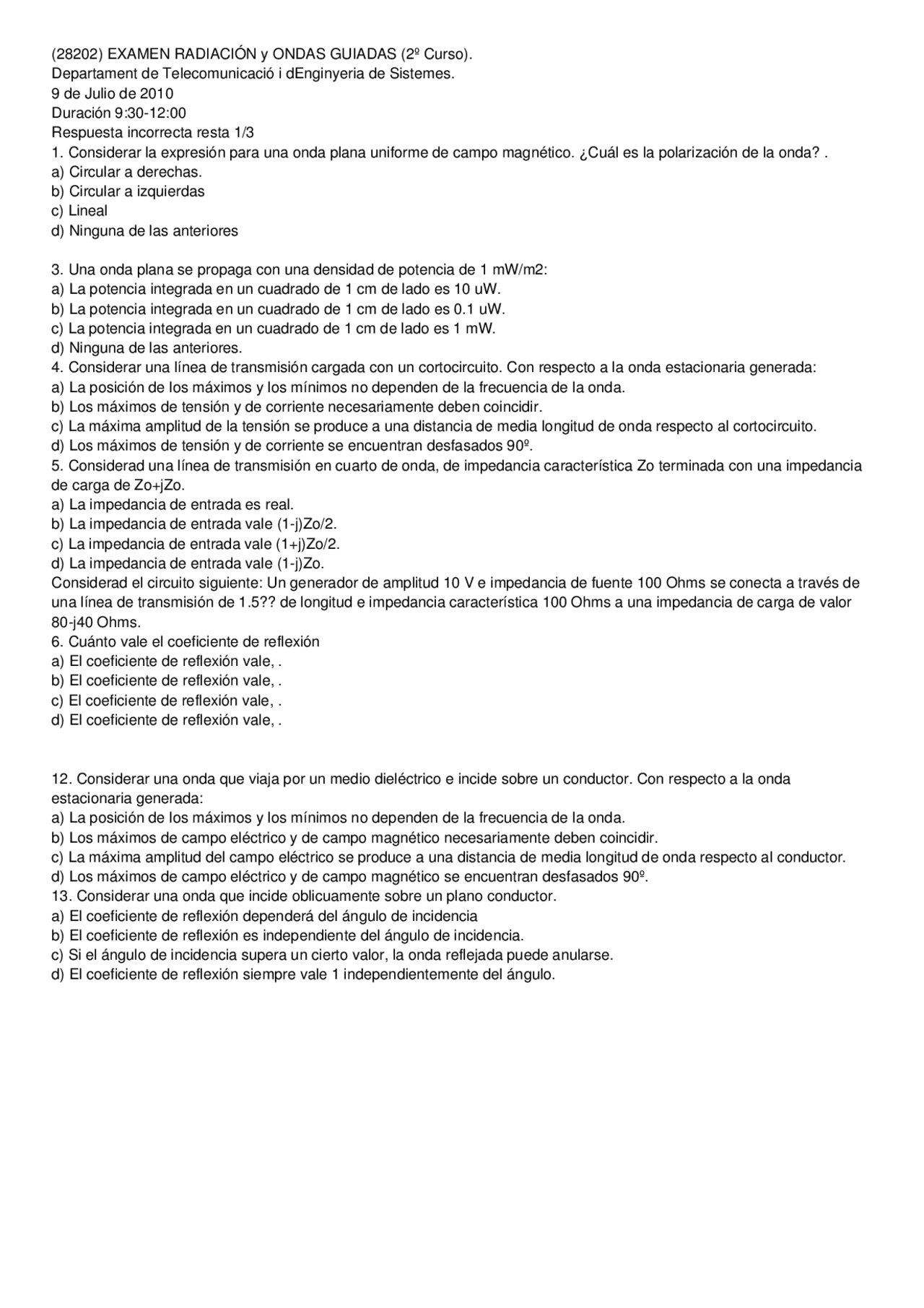

(28202) EXAMEN RADIACIÓN y ONDAS GUIADAS (2º Curso).
Departament de Telecomunicació i dEnginyeria de Sistemes.
9 de Julio de 2010
Duración 9:30-12:00
Respuesta incorrecta resta 1/3
1. Considerar la expresión para una onda plana uniforme de campo magnético. ¿Cuál es la polarización de la onda? .
a) Circular a derechas.
b) Circular a izquierdas
c) Lineal
d) Ninguna de las anteriores
3. Una onda plana se propaga con una densidad de potencia de 1 mW/m2:
a) La potencia integrada en un cuadrado de 1 cm de lado es 10 uW.
b) La potencia integrada en un cuadrado de 1 cm de lado es 0.1 uW.
c) La potencia integrada en un cuadrado de 1 cm de lado es 1 mW.
d) Ninguna de las anteriores.
4. Considerar una línea de transmisión cargada con un cortocircuito. Con respecto a la onda estacionaria generada:
a) La posición de los máximos y los mínimos no dependen de la frecuencia de la onda.
b) Los máximos de tensión y de corriente necesariamente deben coincidir.
c) La máxima amplitud de la tensión se produce a una distancia de media longitud de onda respecto al cortocircuito.
d) Los máximos de tensión y de corriente se encuentran desfasados 90º.
5. Considerad una línea de transmisión en cuarto de onda, de impedancia característica Zo terminada con una impedancia
de carga de Zo+jZo.
a) La impedancia de entrada es real.
b) La impedancia de entrada vale (1-j)Zo/2.
c) La impedancia de entrada vale (1+j)Zo/2.
d) La impedancia de entrada vale (1-j)Zo.
Considerad el circuito siguiente: Un generador de amplitud 10 V e impedancia de fuente 100 Ohms se conecta a través de
una línea de transmisión de 1.5?? de longitud e impedancia característica 100 Ohms a una impedancia de carga de valor
80-j40 Ohms.
6. Cuánto vale el coeficiente de reflexión
a) El coeficiente de reflexión vale, .
b) El coeficiente de reflexión vale, .
c) El coeficiente de reflexión vale, .
d) El coeficiente de reflexión vale, .
12. Considerar una onda que viaja por un medio dieléctrico e incide sobre un conductor. Con respecto a la onda
estacionaria generada:
a) La posición de los máximos y los mínimos no dependen de la frecuencia de la onda.
b) Los máximos de campo eléctrico y de campo magnético necesariamente deben coincidir.
c) La máxima amplitud del campo eléctrico se produce a una distancia de media longitud de onda respecto al conductor.
d) Los máximos de campo eléctrico y de campo magnético se encuentran desfasados 90º.
13. Considerar una onda que incide oblicuamente sobre un plano conductor.
a) El coeficiente de reflexión dependerá del ángulo de incidencia
b) El coeficiente de reflexión es independiente del ángulo de incidencia.
c) Si el ángulo de incidencia supera un cierto valor, la onda reflejada puede anularse.
d) El coeficiente de reflexión siempre vale 1 independientemente del ángulo.
