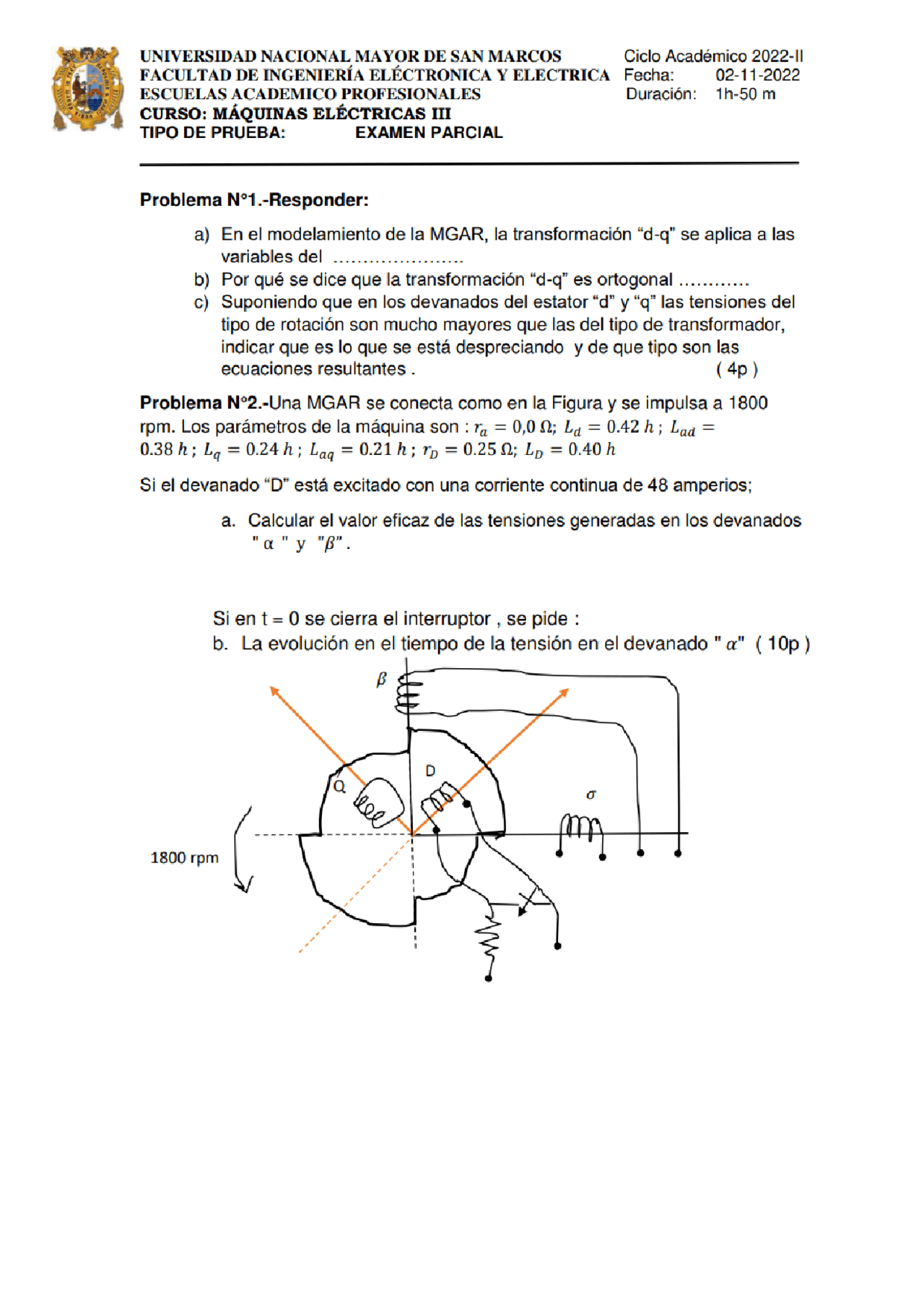

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS Ciclo Académico 2022-11 FACULTAD DE INGENIERÍA ELÉCTRONICA Y ELECTRICA Fecha: 02-11-2022 ESCUELAS ACADEMICO PROFESIONALES Duración: —1h-50 m CURSO: MÁQUINAS ELÉCTRICAS III TIPO DE PRUEBA: EXAMEN PARCIAL Problema N?1.-Responder: a) En el modelamiento de la MGAR, la transformación “d-q” se aplica a las variables del ooo. b) Por qué se dice que la transformación “d-q” es ortogonal ............ Cc) Suponiendo que en los devanados del estator “d” y “q” las tensiones del tipo de rotación son mucho mayores que las del tipo de transformador, indicar que es lo que se está despreciando y de que tipo son las ecuaciones resultantes . (4p) Problema N*2.-Una MGAR se conecta como en la Figura y se impulsa a 1800 rpm. Los parámetros de la máquina son : r, = 0,0% L¿=0.42 h; Lag = 0.38h; L¿=0.24h; La =0.21h; rp =0.250; Lp =0.40h Si el devanado “D” está excitado con una corriente continua de 48 amperios; a. Calcular el valor eficaz de las tensiones generadas en los devanados “a ry "gr. Si en t=0 se cierra el interruptor , se pide : b. La evolución en el tiempo de la tensión en el devanado " a” (10p) 1800 rpm Problema N?3.-Por el devanado * D * de la MGAR mostrada en la figura, con el rotor detenido , se hace circular una corriente alterna de 1 A eficaz de 50 Hz. Para diferentes posiciones del rotor, en el devanado " a ", se ha registrado tensiones eficaces cuyo mínimo es 220.00 V y el máximo es de 314.16 V. Entonces se puede afirmar que ( sustentar su respuesta ) : a. La tensión inducida en el devanado " g ” es continua . b. L frecuencia de la tensión en el devanado " o " es 50 Hz. c. La inductancia Lad es 1.00 Henrios. d. La inductancia Laq es 0.70 Henrios. Entonces se cumple : a. VWWWV b. VVWVF Cc. FVWWW d. Otra combinación. (6p) UNMSM, Noviembre del 2022
