MATÈRIA
DADES ALUMNE
RESULTAT
FÍSICA 1r BATXILLERAT
Cognoms:
Nom:
ACTIVITAT DE CONSOLIDACIÓ
Unitat 8. Corrent continu
1
Activitat 3: Corrent continu

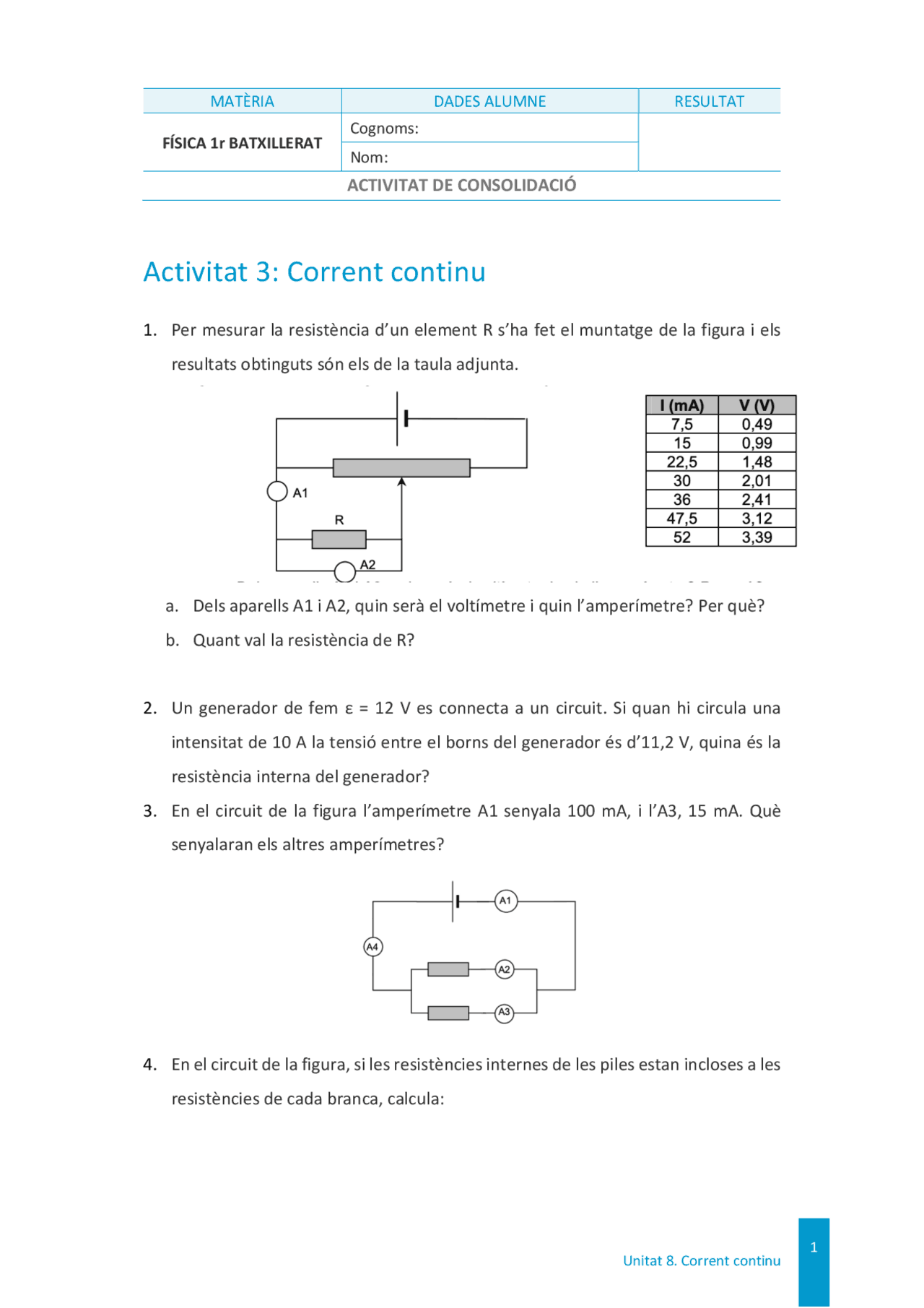

1. Per mesurar la resistència d’un element R s’ha fet el muntatge de la figura i els
resultats obtinguts són els de la taula adjunta.
a. Dels aparells A1 i A2, quin serà el voltímetre i quin l’amperímetre? Per què?
b. Quant val la resistència de R?
2. Un generador de fem ε = 12 V es connecta a un circuit. Si quan hi circula una
intensitat de 10 A la tensió entre el borns del generador és d’11,2 V, quina és la
resistència interna del generador?
3. En el circuit de la figura l’amperímetre A1 senyala 100 mA, i l’A3, 15 mA. Què
senyalaran els altres amperímetres?
4. En el circuit de la figura, si les resistències internes de les piles estan incloses a les
resistències de cada branca, calcula:
