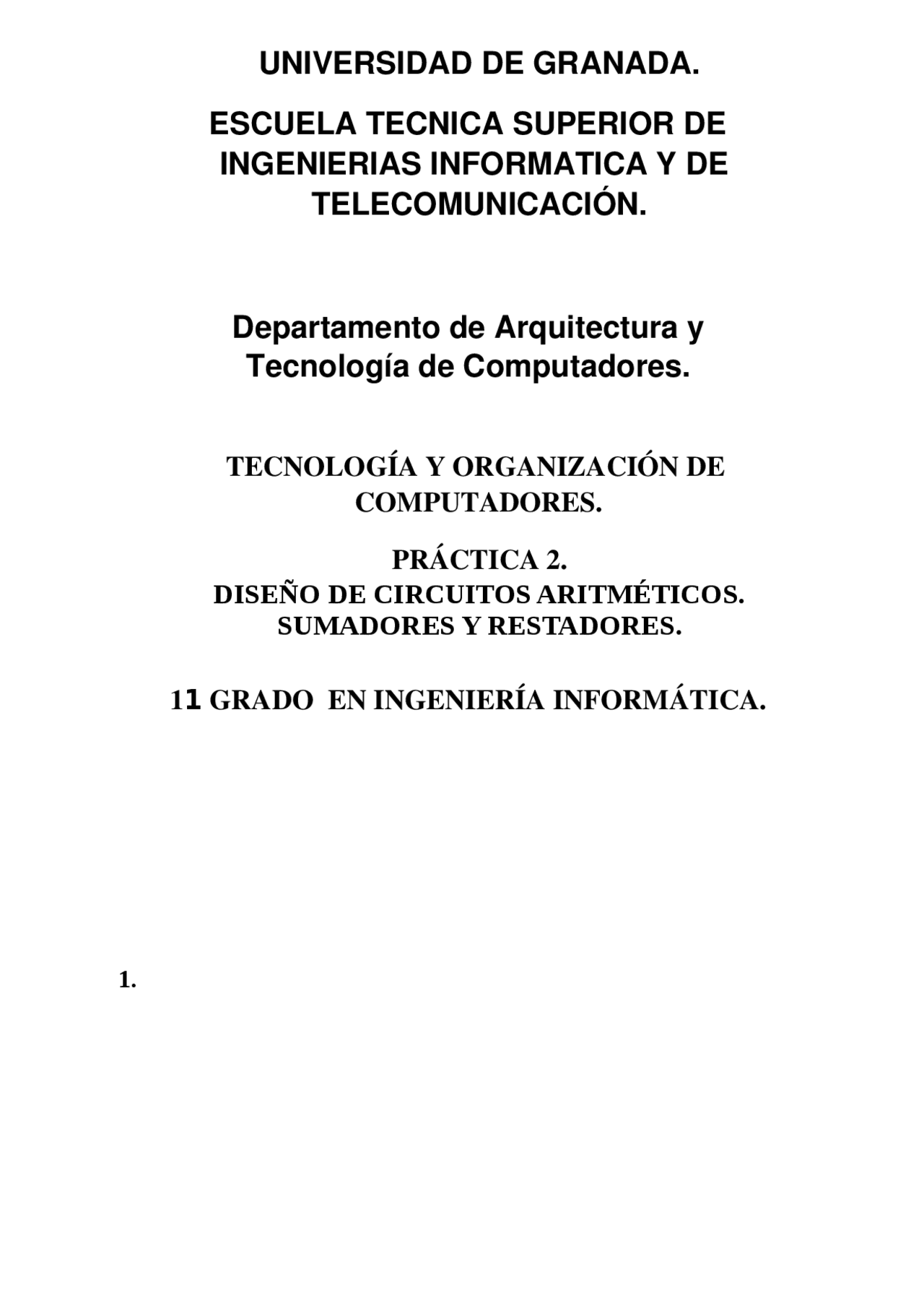

UNIVERSIDAD DE GRANADA.
ESCUELA TECNICA SUPERIOR DE
INGENIERIAS INFORMATICA Y DE
TELECOMUNICACIÓN.
Departamento de Arquitectura y
Tecnología de Computadores.
TECNOLOGÍA Y ORGANIZACIÓN DE
COMPUTADORES.
PRÁCTICA 2.
DISEÑO DE CIRCUITOS ARITMÉTICOS.
SUMADORES Y RESTADORES.
11 GRADO EN INGENIERÍA INFORMÁTICA.
1.
pf3

Vista previa parcial del texto

¡Descarga Práctica 2 | TOC y más Ejercicios en PDF de Ingeniería Infórmatica solo en Docsity!

UNIVERSIDAD DE GRANADA.

ESCUELA TECNICA SUPERIOR DE

INGENIERIAS INFORMATICA Y DE

TELECOMUNICACIÓN.

Departamento de Arquitectura y

Tecnología de Computadores.

TECNOLOGÍA Y ORGANIZACIÓN DE

COMPUTADORES.

PRÁCTICA 2.

DISEÑO DE CIRCUITOS ARITMÉTICOS.

SUMADORES Y RESTADORES.

1 1 GRADO EN INGENIERÍA INFORMÁTICA.

PRÁCTICA 2.

DISEÑO DE CIRCUITOS ARITMÉTICOS.

SUMADORES Y RESTADORES.

Objetivos:

  • Montar y verificar el funcionamiento de sumadores binarios con propagación del acarreo en cascada a partir de semi-sumadores.
  • Construir un sumador/restador binario a partir de un sumador binario y puertas lógicas.

2.1. Circuito semi-sumador:

Utilizando el simulador lógico, realice y compruebe el funcionamiento de un semi- sumador binario cuya tabla de verdad se representa en la Tabla 2.1. Cree un símbolo para el semi-sumador como el que se representa en la Figura 2.1.

A 0 B 0 S 0 (suma) C 1 (acarreo) 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1

2.2. Circuito sumador completo de 1 bit:

A partir de dos semi-sumadores (como el realizado en el apartado 2.1) y las puertas lógicas que considere oportunas del simulador, construya un sumador completo de 1 bit. El símbolo del sumador completo se muestra en la Figura 2.2. Guarde dicho circuito con el nombre SC1.cct y añada su símbolo en una librería denominada milib.clf.

Figura 2.

2.3. Circuito sumador completo de 4 bits:
