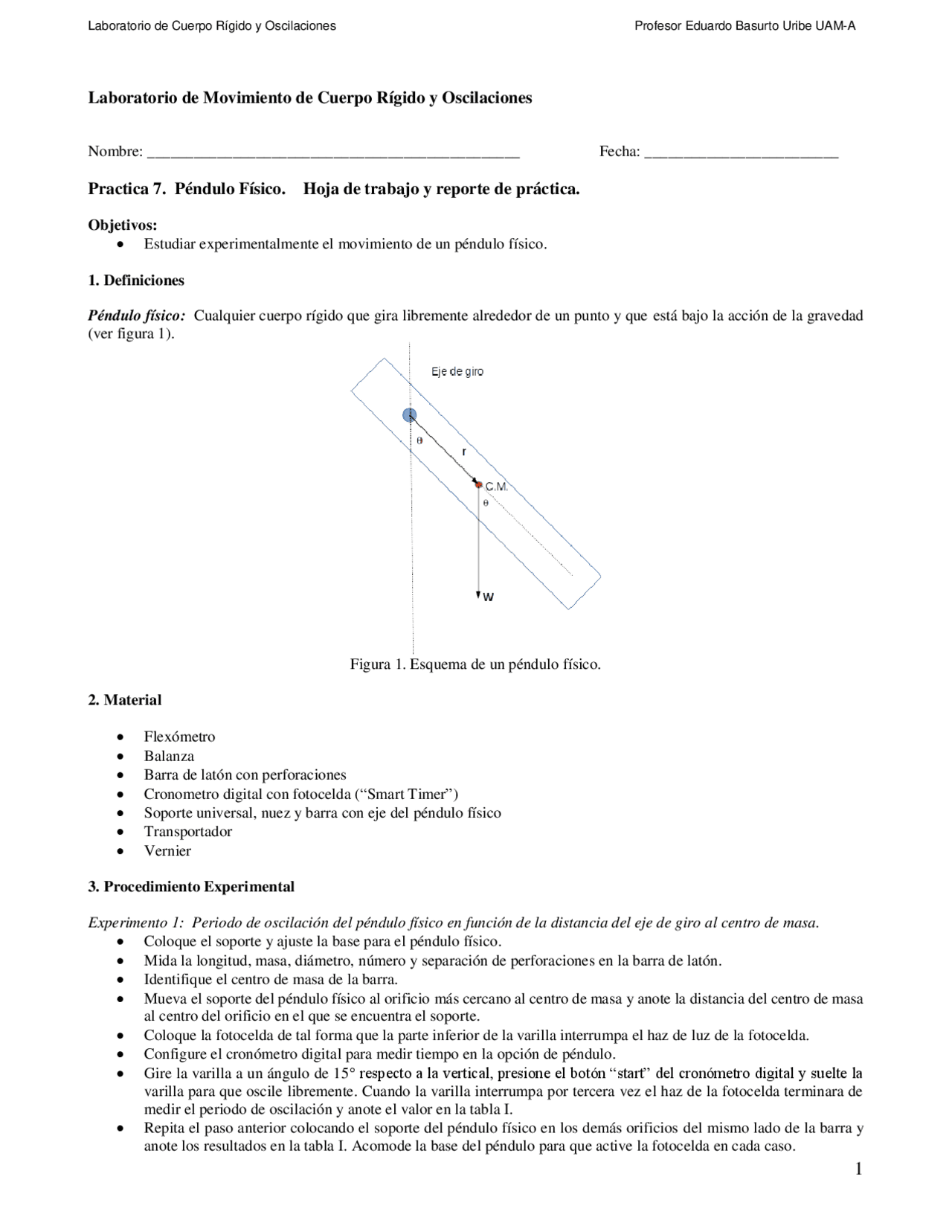

Laboratorio de Cuerpo Rígido y Oscilaciones Profesor Eduardo Basurto Uribe UAM-A
1
Laboratorio de Movimiento de Cuerpo Rígido y Oscilaciones
Nombre: ________________________________________________ Fecha: _________________________
Practica 7. Péndulo Físico. Hoja de trabajo y reporte de práctica.
Objetivos:
Estudiar experimentalmente el movimiento de un péndulo físico.
1. Definiciones
Péndulo físico: Cualquier cuerpo rígido que gira libremente alrededor de un punto y que está bajo la acción de la gravedad
(ver figura 1).
Figura 1. Esquema de un péndulo físico.
2. Material
Flexómetro
Balanza
Barra de latón con perforaciones
Cronometro digital con fotocelda (“Smart Timer”)
Soporte universal, nuez y barra con eje del péndulo físico
Transportador
Vernier
3. Procedimiento Experimental
Experimento 1: Periodo de oscilación del péndulo físico en función de la distancia del eje de giro al centro de masa.
Coloque el soporte y ajuste la base para el péndulo físico.
Mida la longitud, masa, diámetro, número y separación de perforaciones en la barra de latón.
Identifique el centro de masa de la barra.
Mueva el soporte del péndulo físico al orificio más cercano al centro de masa y anote la distancia del centro de masa
al centro del orificio en el que se encuentra el soporte.
Coloque la fotocelda de tal forma que la parte inferior de la varilla interrumpa el haz de luz de la fotocelda.
Configure el cronómetro digital para medir tiempo en la opción de péndulo.
Gire la varilla a un ángulo de 15° respecto a la vertical, presione el botón “start” del cronómetro digital y suelte la
varilla para que oscile libremente. Cuando la varilla interrumpa por tercera vez el haz de la fotocelda terminara de
medir el periodo de oscilación y anote el valor en la tabla I.
Repita el paso anterior colocando el soporte del péndulo físico en los demás orificios del mismo lado de la barra y
anote los resultados en la tabla I. Acomode la base del péndulo para que active la fotocelda en cada caso.
