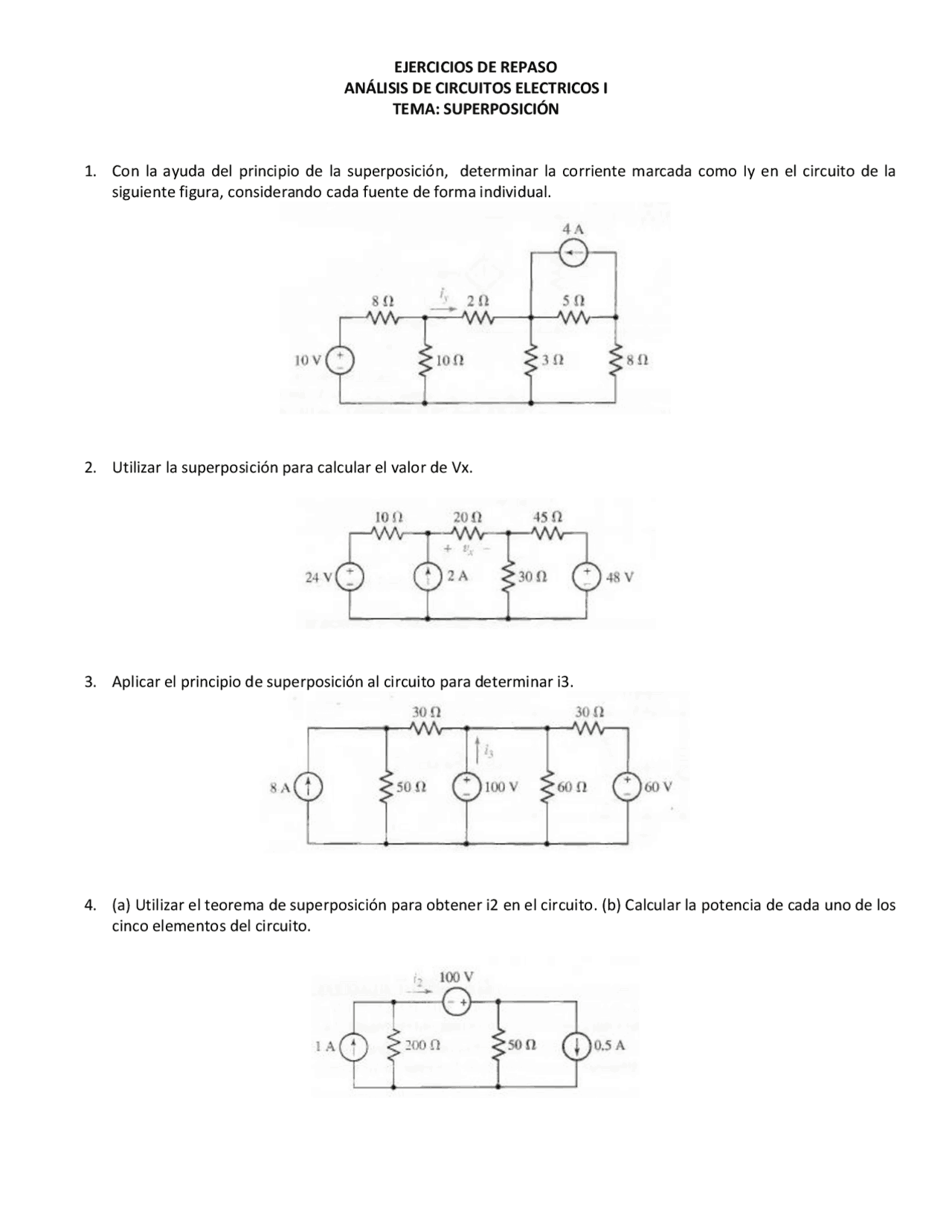

EJERCICIOS DE REPASO
ANÁLISIS DE CIRCUITOS ELECTRICOS I
TEMA: SUPERPOSICIÓN
1. Con la ayuda del principio de la superposición, determinar la corriente marcada como Iy en el circuito de la
siguiente figura, considerando cada fuente de forma individual.
2. Utilizar la superposición para calcular el valor de Vx.
3. Aplicar el principio de superposición al circuito para determinar i3.
4. (a) Utilizar el teorema de superposición para obtener i2 en el circuito. (b) Calcular la potencia de cada uno de los
cinco elementos del circuito.
