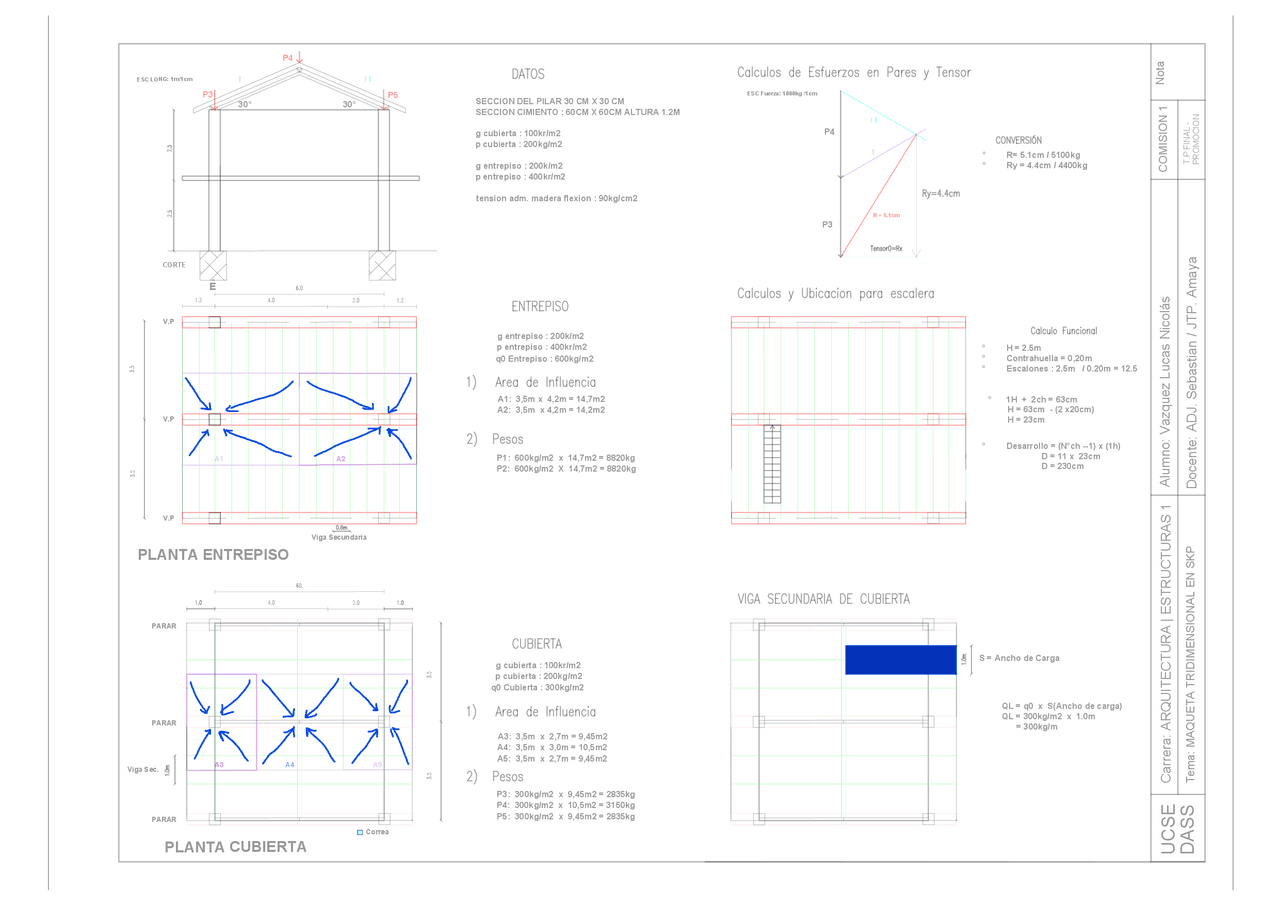

Carrera: ARQUITECTURA | ESTRUCTURAS 1 Alumno: Vazquez Lucas Nicolás
UCSE COMISION 1 Nota
Tema: MAQUETA TRIDIMENSIONAL EN SKP
DASS Docente: ADJ. Sebastian / JTP. Amaya T.P FINAL -
PROMOCION
ESC LONG: 1m/1cm
30° 30°
CORTE
E
PLANTA ENTREPISO
PLANTA CUBIERTA
SECCION DEL PILAR 30 CM X 30 CM
SECCION CIMIENTO : 60CM X 60CM ALTURA 1.2M
g cubierta : 100kr/m2
p cubierta : 200kg/m2
g entrepiso : 200k/m2
p entrepiso : 400kr/m2
tension adm. madera flexion : 90kg/cm2
g entrepiso : 200k/m2
p entrepiso : 400kr/m2
A1: 3,5m x 4,2m = 14,7m2
A2: 3,5m x 4,2m = 14,2m2
A3: 3,5m x 2,7m = 9,45m2
A4: 3,5m x 3,0m = 10,5m2
g cubierta : 100kr/m2
p cubierta : 200kg/m2
P1: 600kg/m2 x 14,7m2 = 8820kg
P2: 600kg/m2 X 14,7m2 = 8820kg
A5: 3,5m x 2,7m = 9,45m2
P3: 300kg/m2 x 9,45m2 = 2835kg
P4: 300kg/m2 x 10,5m2 = 3150kg
P5: 300kg/m2 x 9,45m2 = 2835kg
q0 Cubierta : 300kg/m2
q0 Entrepiso : 600kg/m2
Viga Secundaria
V.P
V.P
V.P
PARAR
PARAR
PARAR
P3
P4
P5
Viga Sec.
Correa
ESC Fuerza: 1000kg /1cm
II I
P3
P4
R = 5.1cm
° R= 5.1cm / 5100kg
° Ry = 4.4cm / 4400kg
S = Ancho de Carga
QL = q0 x S(Ancho de carga)
QL = 300kg/m2 x 1.0m
= 300kg/m
° H = 2.5m
° Contrahuella = 0,20m
° Escalones : 2.5m / 0.20m = 12.5
° 1H + 2ch = 63cm
H = 63cm - (2 x20cm)
H = 23cm
° Desarrollo = (N°ch --1) x (1h)
D = 11 x 23cm
D = 230cm
I I
I
A1 A2
A3 A4 A5
