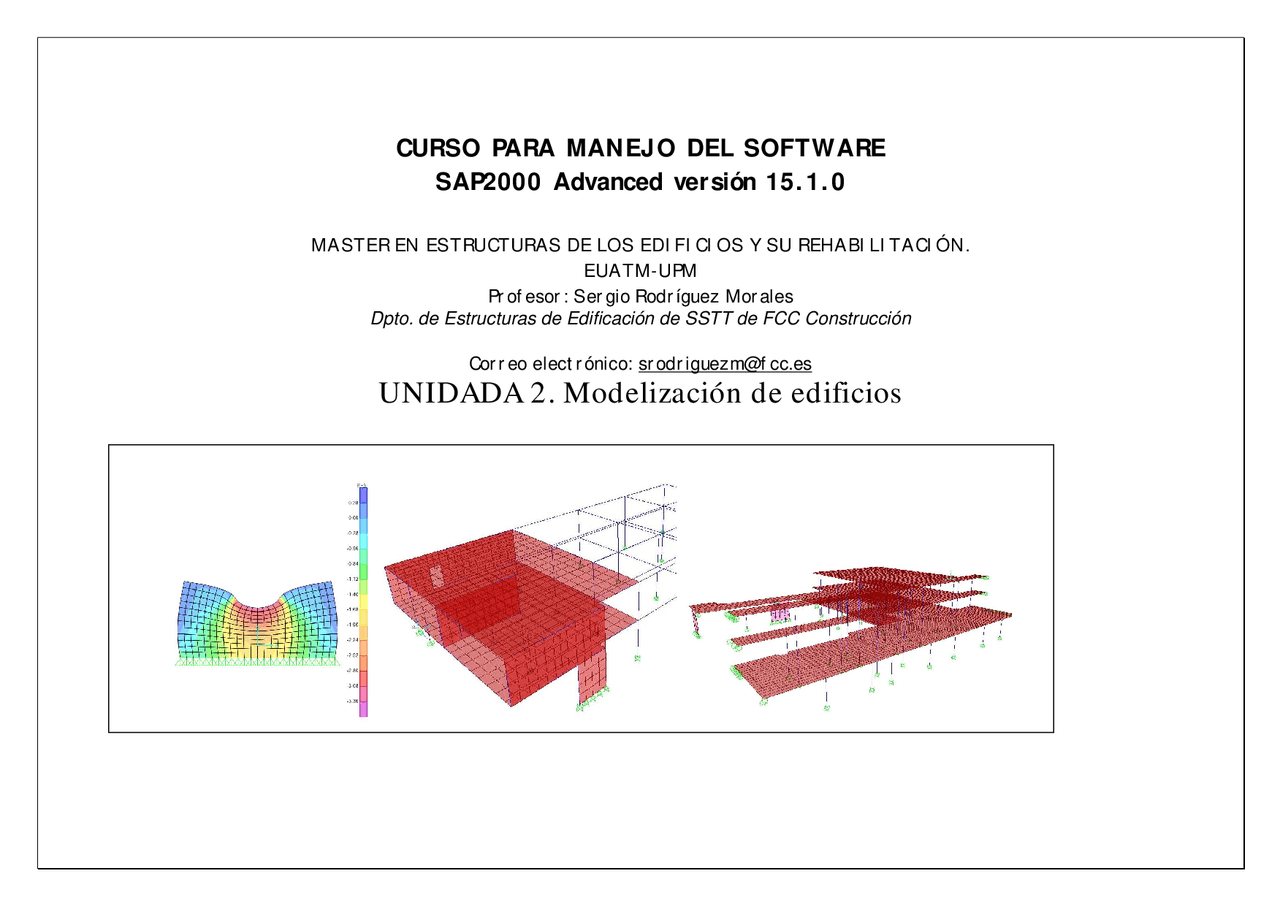

MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM Profesor: Sergio Rodríguez Morales Dpto. de Estructuras de Edificación de SSTT de FCC Construcción Correo electrónico: [email protected] UNIDADA 2. Modelización de edificios
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
OBJETIVOS DE LA CLASE DE HOY: En la unidad didáctica que hoy desarrollaremos se pretenden los siguientes objetivos:
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
La plantilla nos pide definir ¿cuántos plantas, vanos, altura entre plantas y luz del vano definen nuestro pórtico? En nuestro caso tendremos 6 plantas, 6 vanos, 3.00 m de altura entre caras de forjado y 3. metros de luz de vano. Empezaremos a definir el pórtico de fachada inferior según se mira el plano.
NOTA Importante: Por defecto el programa SAP define los apoyos sin restricción al giro. En nuestro caso queremos los pilares empotrados en cimentación por lo que una vez seleccionados los nudos, asignaremos mediante Assign/JOINT/Restriants/ Fixed , la condición de empotramiento.
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
1.3 Definición de materiales, secciones e hipótesis de carga:
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
Procederemos con el comando DEFINE/Section Properties/Frame sections/Add new property. En nuestro caso la estructura es de hormigón y las secciones son rectangulares. Crearemos las siguientes secciones:
Descripción Nombre SAP
Pilar cimentación baja P30x
Pilar resto de casos P25x
Vigas descolgada V35x25(Cantoxancho)
NOTA IMPORTANTE: Cuando se definan las secciones escoger el material nuevo creado HA- 12.5.
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
Si se quisiera combinar o sumar las dos acciones antes descritas es necesario definir una combinación de cargas. Esto puede hacerse mediante la orden DEFINE/Load combinations/Add new combo. En nuestro ejemplo definiremos las siguientes combinaciones de carga
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
Se muestra la creación de la combinación ELU_1 donde se van escalando cada una de las hipótesis simples (Load Cases) por los coeficientes de seguridad o de mayoración de acciones, actualmente en vigor 1.35 para las cargas permanentes y 1.50 para las cargas de naturaleza variable. En el caso de la combinación ELS_ NO se afectarán por ningún coeficiente las acciones antes definidas.
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
B.1.4.2.) Asignación de cargas a los elementos barras con ASSIGN/Frame loads/Distributed
En modelos de edificios el gran número de cargas que pueden generarse por cada hipótesis puede resultar difícil de gestionar. A este respecto recomendamos ser cuidadosos y metódicos. Una posible forma de seguir dicho orden es guardar y preprocesar la información con una hoja de cálculo. Conociendo los valores de las accuiones y el ancho tributario que le corresponde al pórtico que estamos definiendo, las cargas uniformente repartidas a las vigas del pórtico son las siguientes:
Pórtico de fachada inferior
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
Con la orden de selección vista anteriormente procederemos a asignar las distintas cargas a todas las vigas:
Cargas permanentes y sobrecarga en plantas de vivienda.
Una vez asignadas se recomienda visualizar su entrada mediante el comando Display/Show load Assigns/Frames
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
Cargas de cerramiento en la fachada.
Una vez asignadas se recomienda visualizar su entrada mediante el comando Display/Show load Assigns/Frames
MASTER EN ESTRUCTURAS DE LOS EDIFICIOS Y SU REHABILITACIÓN. EUATM-UPM. UNIDAD 1.Introducción al programa y Generación de modelos estructurales.
Sergio Rodríguez Morales Arquitecto Técnico SSTT FCC Construcción
1.5) Definición completa del modelo.
1.5.1. Generación de pórticos similares al ya definido.
Mediante la orden Edit/ REPLICATE procederemos a copiar el pórtico ya definido tantas veces como sea necesario. Salvo por el paño de forjado que representa el desembarco de la escalera, en la estructura tenemos cuatro pórticos iguales al definido, ya incluso con las cargas:
