Exercícios de Circuitos Elétricos 2: Avaliação Trifásica e Acoplamento Magnético, Provas de Engenharia Elétrica

Universidade Tecnológica Federal do Paraná (UTFPR)Engenharia Elétrica

Neste documento, encontram-se exercícios de avaliação para a disciplina de circuitos elétricos 2, especificamente relacionados a circuitos trifásicos e acoplamento magnético. Os exercícios incluem cálculos de tensões e correntes de linha e fase, fator de potência, potência complexa e tensão entre pontos comuns. Além disso, é pedido o desenho de um diagrama fasorial.

Tipologia: Provas

2012

Compartilhado em 04/10/2012

julio-marques-5
julio-marques-5 🇧🇷

1 documento

1 / 2

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1
!

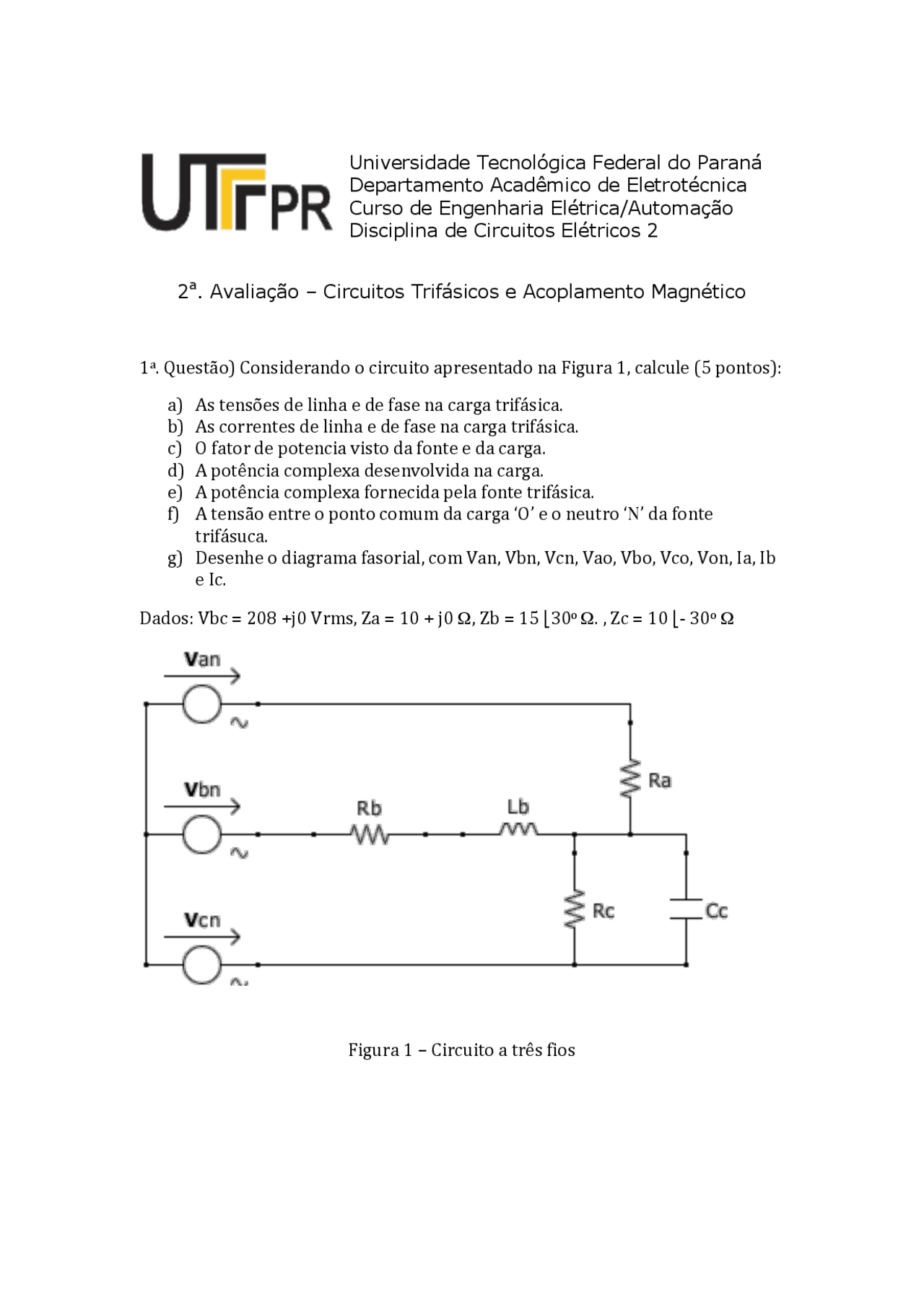

Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Elétrica/Automação
Disciplina de Circuitos Elétricos 2
2a. Avaliação – Circuitos Trifásicos e Acoplamento Magnético
1a.!Questão)!Considerando!o!circuito!apresentado!na!Figura!1,!calcule!(5!pontos):!
a) As!tensões!de!linha!e!de!fase!na!carga!trifásica.!!
b) As!correntes!de!linha!e!de!fase!na!carga!trifásica.!!
c) O!fator!de!potencia!visto!da!fonte!e!da!carga.!!
d) A!potência!complexa!desenvolvida!na!carga.!!
e) A!potência!complexa!fornecida!pela!fonte!trifásica.!!
f) A!tensão!entre!o!ponto!comum!da!carga!‘O’!e!o!neutro!‘N’!da!fonte!
trifásuca.!!
g) Desenhe!o!diagrama!fasorial,!com!Van,!Vbn,!Vcn,!Vao,!Vbo,!Vco,!Von,!Ia,!Ib!
e!Ic.!!
Dados:!Vbc!=!208!+j0!Vrms,!Za!=!10!+!j0!Ω,!Zb!=!15!⎣30o!Ω.!,!Zc!=!10!⎣T!30o!Ω!
!
Figura!1!–!Circuito!a!três!fios!
!
!
pf2

Pré-visualização parcial do texto

Baixe Exercícios de Circuitos Elétricos 2: Avaliação Trifásica e Acoplamento Magnético e outras Provas em PDF para Engenharia Elétrica, somente na Docsity!

Universidade Tecnológica Federal do Paraná Departamento Acadêmico de Eletrotécnica Curso de Engenharia Elétrica/Automação Disciplina de Circuitos Elétricos 2 2 a. Avaliação – Circuitos Trifásicos e Acoplamento Magnético 1 a. Questão) Considerando o circuito apresentado na Figura 1, calcule (5 pontos): a) As tensões de linha e de fase na carga trifásica. b) As correntes de linha e de fase na carga trifásica. c) O fator de potencia visto da fonte e da carga. d) A potência complexa desenvolvida na carga. e) A potência complexa fornecida pela fonte trifásica. f) A tensão entre o ponto comum da carga ‘O’ e o neutro ‘N’ da fonte trifásuca. g) Desenhe o diagrama fasorial, com Van, Vbn, Vcn, Vao, Vbo, Vco, Von, Ia, Ib e Ic. Dados: Vbc = 208 +j0 Vrms, Za = 10 + j0 Ω, Zb = 1 5 ⎣ 30 o^ Ω. , Zc = 10 ⎣-­‐ 30 o^ Ω Figura 1 – Circuito a três fios

2 a. Questão) Determine v(t) para o circuito na Figura 2 (5 pontos). Figura 2 – Circuito com acoplamento magnético 4 cos(3t) V

(1/3) F

**-

+**

v(t) −
