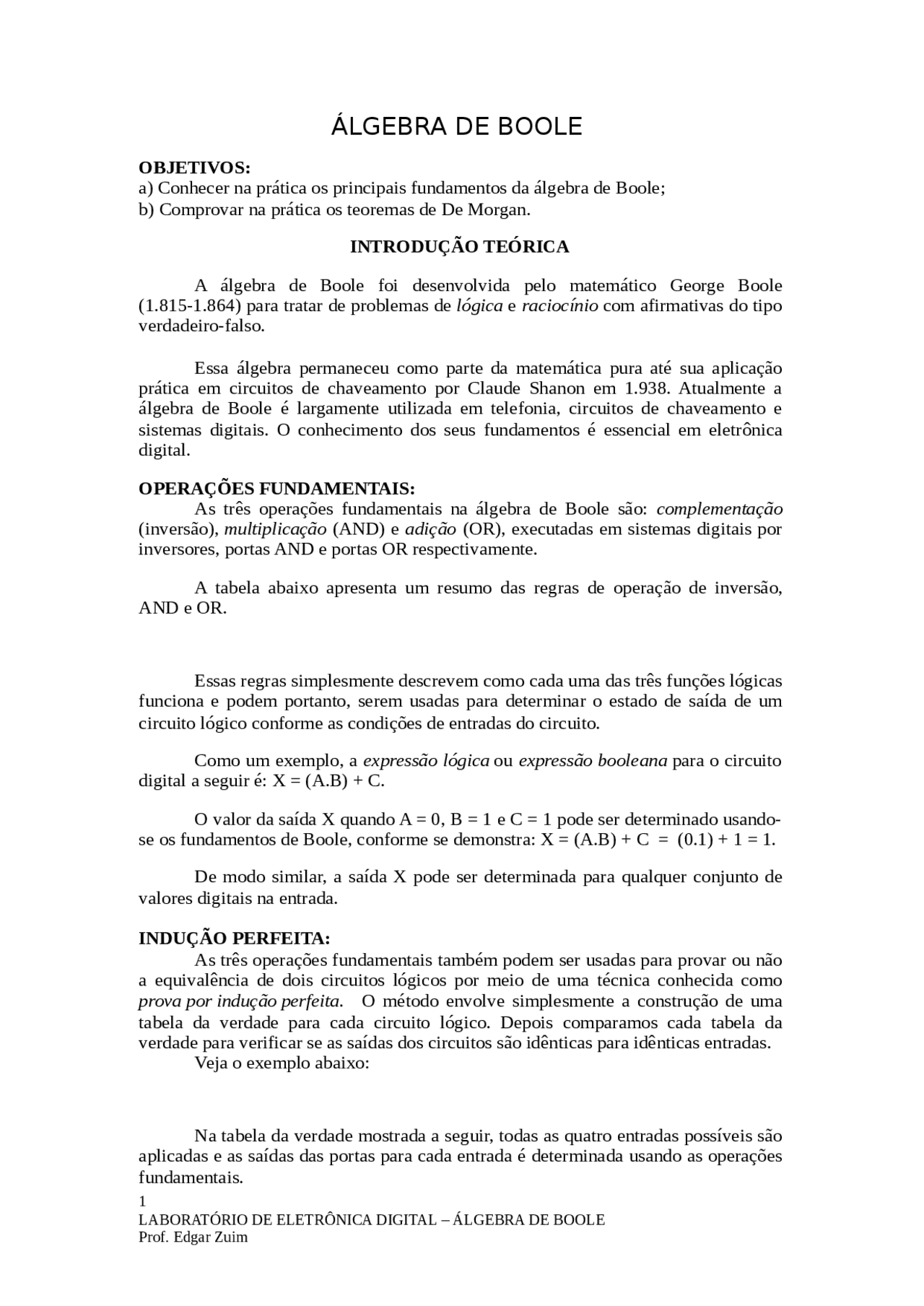

ÁLGEBRA DE BOOLE
OBJETIVOS:
a) Conhecer na prática os principais fundamentos da álgebra de Boole;
b) Comprovar na prática os teoremas de De Morgan.
INTRODUÇÃO TEÓRICA
A álgebra de Boole foi desenvolvida pelo matemático George Boole
(1.815-1.864) para tratar de problemas de lógica e raciocínio com afirmativas do tipo
verdadeiro-falso.
Essa álgebra permaneceu como parte da matemática pura até sua aplicação
prática em circuitos de chaveamento por Claude Shanon em 1.938. Atualmente a
álgebra de Boole é largamente utilizada em telefonia, circuitos de chaveamento e
sistemas digitais. O conhecimento dos seus fundamentos é essencial em eletrônica
digital.
OPERAÇÕES FUNDAMENTAIS:
As três operações fundamentais na álgebra de Boole são: complementação
(inversão), multiplicação (AND) e adição (OR), executadas em sistemas digitais por
inversores, portas AND e portas OR respectivamente.
A tabela abaixo apresenta um resumo das regras de operação de inversão,
AND e OR.
Essas regras simplesmente descrevem como cada uma das três funções lógicas
funciona e podem portanto, serem usadas para determinar o estado de saída de um
circuito lógico conforme as condições de entradas do circuito.
Como um exemplo, a expressão lógica ou expressão booleana para o circuito
digital a seguir é: X = (A.B) + C.
O valor da saída X quando A = 0, B = 1 e C = 1 pode ser determinado usando-
se os fundamentos de Boole, conforme se demonstra: X = (A.B) + C = (0.1) + 1 = 1.
De modo similar, a saída X pode ser determinada para qualquer conjunto de
valores digitais na entrada.
INDUÇÃO PERFEITA:
As três operações fundamentais também podem ser usadas para provar ou não
a equivalência de dois circuitos lógicos por meio de uma técnica conhecida como
prova por indução perfeita. O método envolve simplesmente a construção de uma
tabela da verdade para cada circuito lógico. Depois comparamos cada tabela da
verdade para verificar se as saídas dos circuitos são idênticas para idênticas entradas.
Veja o exemplo abaixo:
Na tabela da verdade mostrada a seguir, todas as quatro entradas possíveis são
aplicadas e as saídas das portas para cada entrada é determinada usando as operações
fundamentais.
1
LABORATÓRIO DE ELETRÔNICA DIGITAL – ÁLGEBRA DE BOOLE
Prof. Edgar Zuim
pf3
pf4

Pré-visualização parcial do texto

Baixe Álgebra do Boole e outras Notas de estudo em PDF para Tecnologia Industrial, somente na Docsity!

ÁLGEBRA DE BOOLE

OBJETIVOS:

a) Conhecer na prática os principais fundamentos da álgebra de Boole; b) Comprovar na prática os teoremas de De Morgan.

INTRODUÇÃO TEÓRICA

A álgebra de Boole foi desenvolvida pelo matemático George Boole (1.815-1.864) para tratar de problemas de lógica e raciocínio com afirmativas do tipo verdadeiro-falso.

Essa álgebra permaneceu como parte da matemática pura até sua aplicação prática em circuitos de chaveamento por Claude Shanon em 1.938. Atualmente a álgebra de Boole é largamente utilizada em telefonia, circuitos de chaveamento e sistemas digitais. O conhecimento dos seus fundamentos é essencial em eletrônica digital.

OPERAÇÕES FUNDAMENTAIS: As três operações fundamentais na álgebra de Boole são: complementação (inversão), multiplicação (AND) e adição (OR), executadas em sistemas digitais por inversores, portas AND e portas OR respectivamente.

A tabela abaixo apresenta um resumo das regras de operação de inversão, AND e OR.

Essas regras simplesmente descrevem como cada uma das três funções lógicas funciona e podem portanto, serem usadas para determinar o estado de saída de um circuito lógico conforme as condições de entradas do circuito.

Como um exemplo, a expressão lógica ou expressão booleana para o circuito digital a seguir é: X = (A.B) + C.

O valor da saída X quando A = 0, B = 1 e C = 1 pode ser determinado usando- se os fundamentos de Boole, conforme se demonstra: X = (A.B) + C = (0.1) + 1 = 1.

De modo similar, a saída X pode ser determinada para qualquer conjunto de valores digitais na entrada.

INDUÇÃO PERFEITA: As três operações fundamentais também podem ser usadas para provar ou não a equivalência de dois circuitos lógicos por meio de uma técnica conhecida como prova por indução perfeita. O método envolve simplesmente a construção de uma tabela da verdade para cada circuito lógico. Depois comparamos cada tabela da verdade para verificar se as saídas dos circuitos são idênticas para idênticas entradas. Veja o exemplo abaixo:

Na tabela da verdade mostrada a seguir, todas as quatro entradas possíveis são aplicadas e as saídas das portas para cada entrada é determinada usando as operações fundamentais.

1 LABORATÓRIO DE ELETRÔNICA DIGITAL – ÁLGEBRA DE BOOLE

Podemos notar claramente que as colunas para as saídas X e Y são idênticas. Isto prova a equivalência dos dois circuitos lógicos (2a e 2b) pelo método da indução perfeita.

Como os dois circuitos se eqüivalem, eles podem ser usados indistintamente, porém o circuito 2b provavelmente será preferido, pois sua implementação necessita apenas de uma porta lógica.

AUTO-AVALIAÇÃO:

1 - Escreva a expressão booleana (expressão lógica) para uma porta OR de 3 entradas (X), para uma porta AND de 3 entradas (Y) e para um inversor (Z).

2 - Determine a saída X para o circuito 1, quando:

a) A = 1, B = 1, C = 0 _________________ b) A = 1, B = 0, C = 1 _________________

3 - Use o método da indução perfeita para determinar a equivalência dos circuitos 3a e 3b abaixo.

C B A X Y

Escreva as expressões booleanas para X e Y: X = 0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F

0 0 1 F ________________________________ Y = ________________________________

PARTE PRÁTICA

MATERIAIS NECESSÁRIOS

1- CI 7404

1- CI 7410

1- CI 7411

1 - CI 7427

1- CI 7432

1- Multímetro analógico ou digital 1- Treinador lógico

1- Monte o circuito lógico 1. Use 0 = 0Vcc e 1 = +5Vcc e preencha a tabela 1 com os valores medidos na saída do circuito.

2 LABORATÓRIO DE ELETRÔNICA DIGITAL – ÁLGEBRA DE BOOLE

2- Escreva a expressão booleana para a saída X do circuito 4a e saída Y do circuito 4b.



3- Faça um breve comentário utilizando os resultados obtidos no problema 3 da auto- avaliação e o item 3 dos procedimentos a respeito da equivalência dos circuitos 3a e 3b.





4- Use o método da indução perfeita para provar ou não a equivalência de:

4 LABORATÓRIO DE ELETRÔNICA DIGITAL – ÁLGEBRA DE BOOLE
