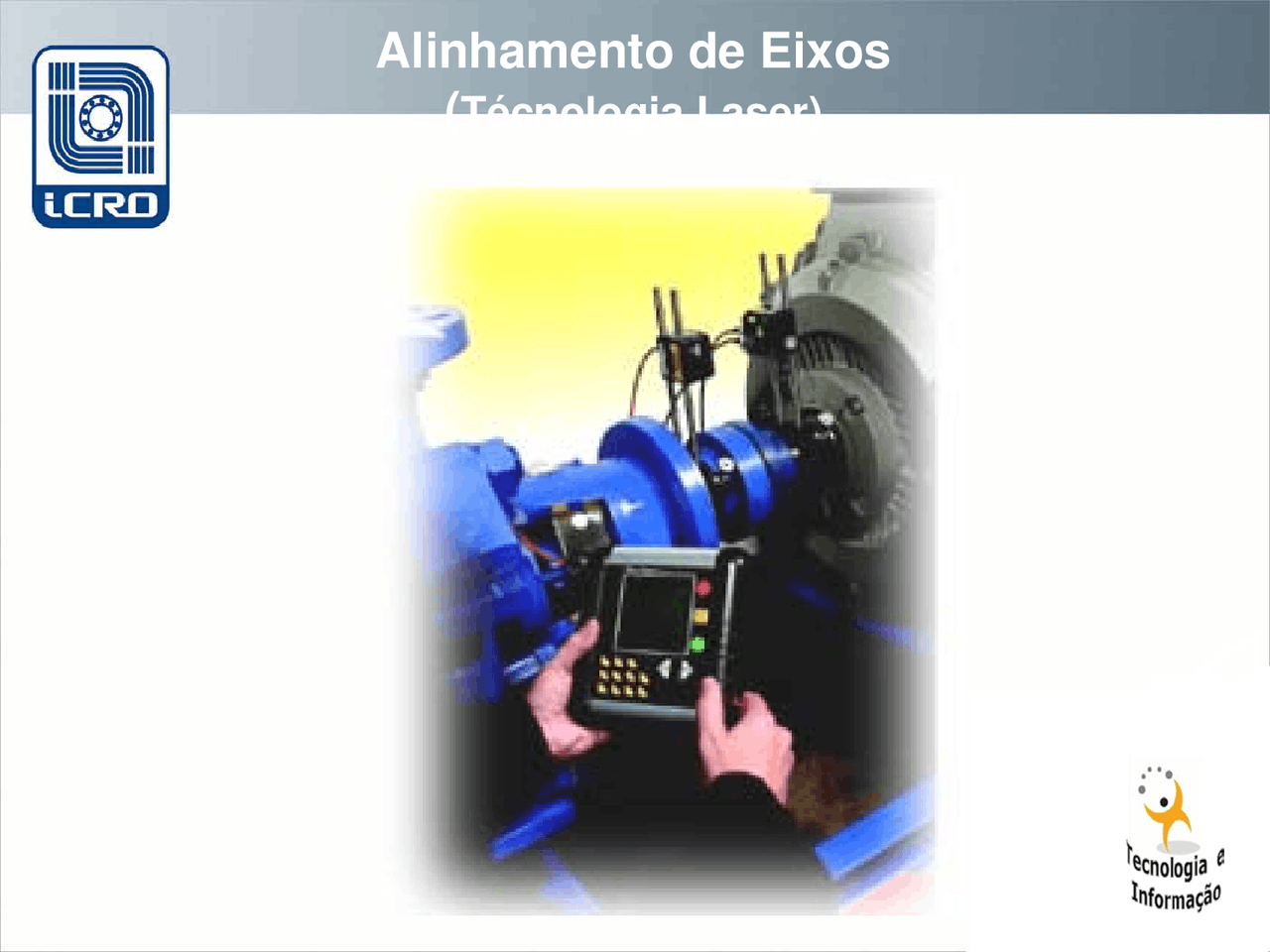

Alinhamento de Eixos ( Técnologia Laser)

Seção 1

Alinhamento de Eixos

1.1 Introducão ao alinhamento.

1.2 Métodos e procedimentos em alinhamento

1.3 Benefícios do Alinhamento.

 Todos os eixos, retos ou empenados, giram em um mesmo eixo chamado centro de rotação.

 O centro de rotação forma uma linha reta.

 Centro de Rotação

 Dois eixos estariam colinear quando os respectivos centros de rotação formam uma única linha.

 Colinearidade

 Medindo o Desalinhamento

 As máquinas são chamadas de fixa e móvel.

 O centro de rotação é um ponto ou linha de referência

 Medindo o Desalinhamento

 Vista superior –Desalinhamento (Plano Horizontal)

 Vista lateral – Desalinhamento (Plano Vertical)

 Medindo o Desalinhamento

Desalinhamento radial

Desalinhamento angular

 Tipos de Desalinhamentos

 Desalinhamento angular

 Tipos de Desalinhamentos

 Tolerâncias de Alinhamento

 As medições de alinhamento são tomados no eixo ou no acoplamento, em todos os métodos

 Procedimentos de Alinhamento

 O desalinhamento é corrigido pelos pés das máquinas.

 Procedimentos de Alinhamento

Relógios Comparadores

Sistema Laser

 Métodos de Alinhamento

2.2 Relógios Comparadores

Método Reverso

Método Diâmetro-Face
