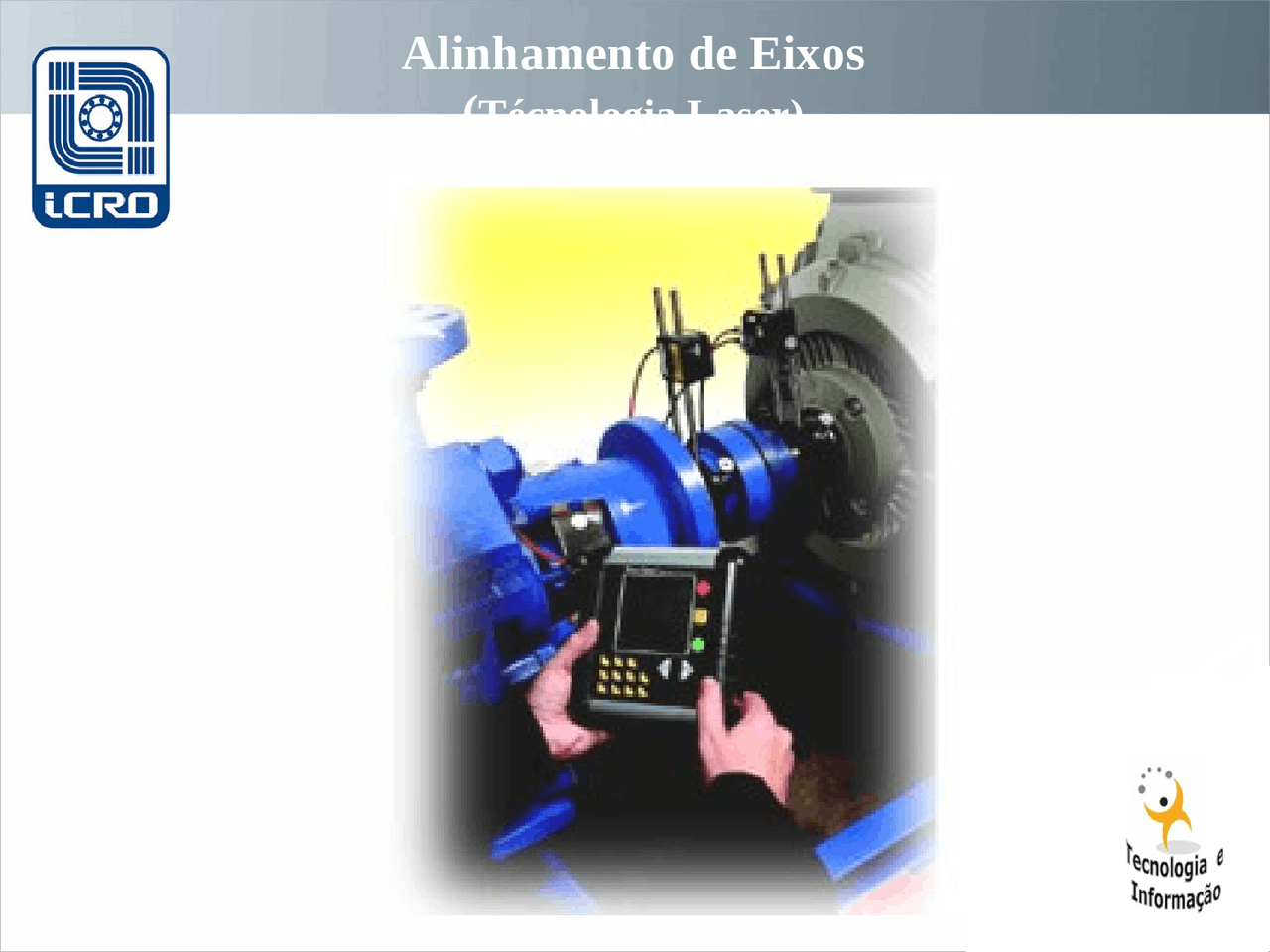

Alinhamento de Eixos (Técnologia Laser)
Seção 1
Alinhamento de Eixos
1.1 Introducão ao alinhamento. 1.2 Métodos e procedimentos em alinhamento 1.3 Benefícios do Alinhamento.
(^) Todos os eixos, retos ou empenados, giram em um mesmo eixo chamado centro de rotação. (^) O centro de rotação forma uma linha reta.
Centro de Rotação
(^) Dois eixos estariam colinear quando os respectivos centros de rotação formam uma única linha.
Colinearidade
Medindo o Desalinhamento
(^) As máquinas são chamadas de fixa e móvel.
(^) O centro de rotação é um ponto ou linha de referência
Medindo o Desalinhamento
(^) Vista superior –Desalinhamento (Plano Horizontal) (^) Vista lateral – Desalinhamento (Plano Vertical)
Medindo o Desalinhamento
Desalinhamento radial Desalinhamento angular
Tipos de Desalinhamentos
(^) Desalinhamento angular
Tipos de Desalinhamentos
Tolerâncias de Alinhamento
(^) As medições de alinhamento são tomados no eixo ou no acoplamento, em todos os métodos
Procedimentos de Alinhamento
(^) O desalinhamento é corrigido pelos pés das máquinas. (^) Procedimentos de Alinhamento
Réguas de medição Relógios Comparadores Sistema Laser
Métodos de Alinhamento
2.1 Réguas de Mediçào
Escala/Cálibre de Lâmina (^) Determina a direção e o total de desalinhamento radial usando uma escala e um calibre. (^) Medindo a distância em dois pontos à 180° é possível determinar a direção e o total de desalinhamento angular.
