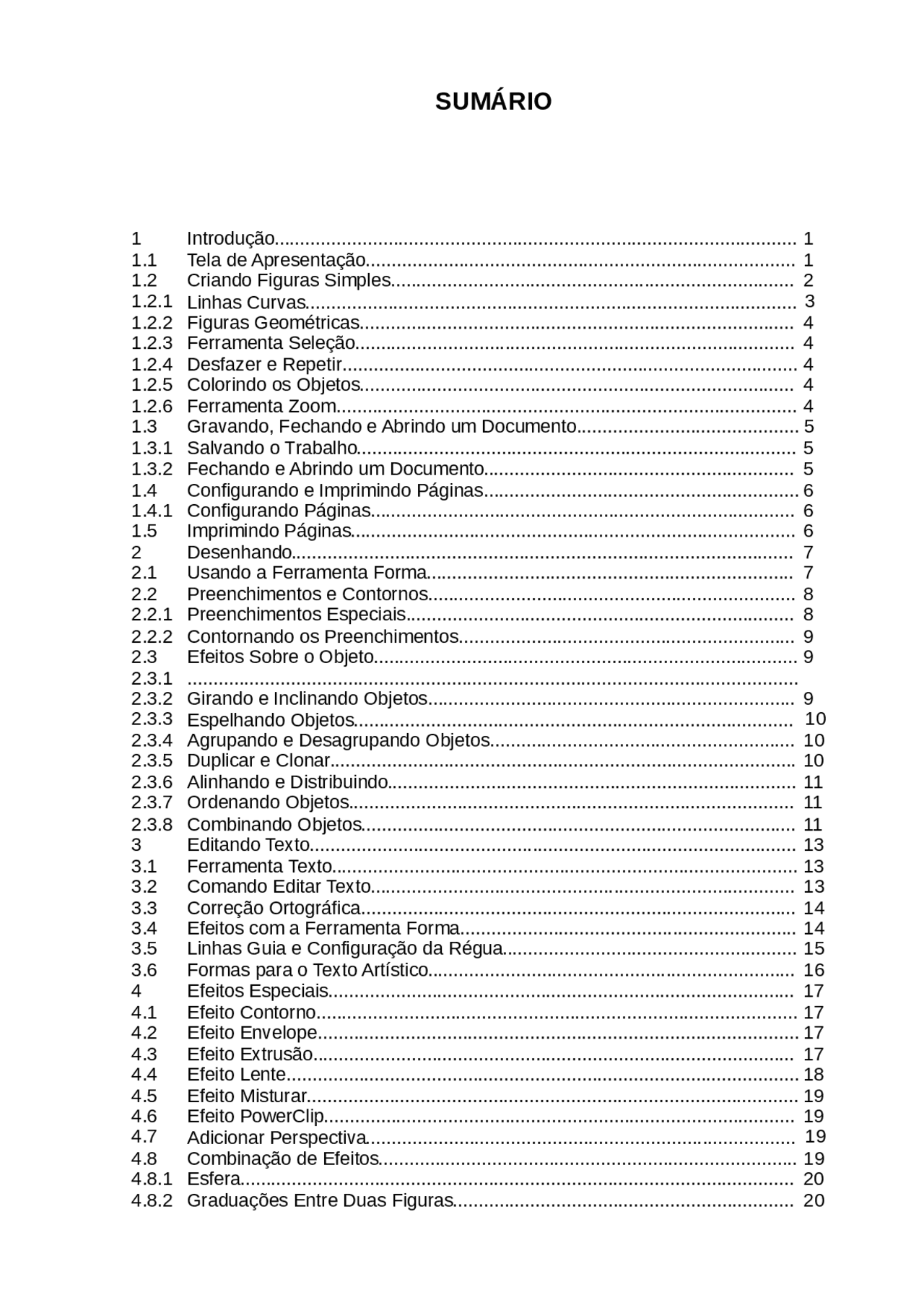

SUMÁRIO
- 1 Introdução.....................................................................................................
- 1.1 Tela de Apresentação...................................................................................
- 1.2 Criando Figuras Simples..............................................................................
- 1.2.1 Linhas Curvas...............................................................................................
- 1.2.2 Figuras Geométricas....................................................................................
- 1.2.3 Ferramenta Seleção.....................................................................................
- 1.2.4 Desfazer e Repetir........................................................................................
- 1.2.5 Colorindo os Objetos....................................................................................
- 1.2.6 Ferramenta Zoom.........................................................................................
- 1.3 Gravando, Fechando e Abrindo um Documento...........................................
- 1.3.1 Salvando o Trabalho.....................................................................................
- 1.3.2 Fechando e Abrindo um Documento............................................................
- 1.4 Configurando e Imprimindo Páginas.............................................................
- 1.4.1 Configurando Páginas..................................................................................
- 1.5 Imprimindo Páginas......................................................................................
- 2 Desenhando.................................................................................................
- 2.1 Usando a Ferramenta Forma.......................................................................
- 2.2 Preenchimentos e Contornos.......................................................................
- 2.2.1 Preenchimentos Especiais...........................................................................
- 2.2.2 Contornando os Preenchimentos.................................................................
- 2.3 Efeitos Sobre o Objeto..................................................................................
- 2.3.
- 2.3.2 Girando e Inclinando Objetos.......................................................................
- 2.3.3 Espelhando Objetos.....................................................................................
- 2.3.4 Agrupando e Desagrupando Objetos...........................................................
- 2.3.5 Duplicar e Clonar..........................................................................................
- 2.3.6 Alinhando e Distribuindo...............................................................................
- 2.3.7 Ordenando Objetos......................................................................................
- 2.3.8 Combinando Objetos....................................................................................
- 3 Editando Texto..............................................................................................
- 3.1 Ferramenta Texto..........................................................................................
- 3.2 Comando Editar Texto..................................................................................
- 3.3 Correção Ortográfica....................................................................................
- 3.4 Efeitos com a Ferramenta Forma.................................................................
- 3.5 Linhas Guia e Configuração da Régua.........................................................
- 3.6 Formas para o Texto Artístico.......................................................................
- 4 Efeitos Especiais..........................................................................................
- 4.1 Efeito Contorno.............................................................................................
- 4.2 Efeito Envelope.............................................................................................
- 4.3 Efeito Extrusão.............................................................................................
- 4.4 Efeito Lente...................................................................................................
- 4.5 Efeito Misturar...............................................................................................
- 4.6 Efeito PowerClip...........................................................................................
- 4.7 Adicionar Perspectiva...................................................................................
- 4.8 Combinação de Efeitos.................................................................................
- 4.8.1 Esfera...........................................................................................................
- 4.8.2 Graduações Entre Duas Figuras..................................................................
- 4.8.3 Sombra no Texto...........................................................................................
- 4.8.4 Texto Tridimensional em Perspectiva...........................................................
- 5 Figuras e Símbolos.......................................................................................
- 5.1 Importando Figuras.......................................................................................
- 5.2 Inserindo Símbolos.......................................................................................
Criando Figuras Simples
Se alguém lhe pedisse para fazer um desenho, com lápis e papel em mãos, qual seria a sua dificuldade? Bem, se existe alguma, ela continuará no CorelDraw. Mas tirando os desenhos de formas livre, encontramos diversos recursos que estão ao alcance de todos.
Abaixo encontramos a barra de ferramentas para desenhos com diversos botões e suas respectivas funções. Em seguida, utilizaremos algumas ferramentas para criarmos figuras simples.
Selecione a Ferramenta Mão Livre - dê um clique sobre o botão. Agora, arraste o ponteiro sobre a página para traçar uma linha, em seguida, solte o botão. Para obter linhas retas, dê um clique na posição inicial, logo após, leve o ponteiro até a posição final e dê outro clique. Faça algumas linhas retas e curvas para se familiarizar mais com esta ferramenta.
Podemos rapidamente apagar um ou mais desenhos usando a Ferramenta Seleção. Dê um clique sobre esta ferramenta, em seguida, clique sobre a linha de um determinado desenho para selecioná-lo, logo após, pressione a tecla Delete. Para apagar vários desenhos ao mesmo tempo, arraste o ponteiro de forma a envolver todas as linhas para selecioná-las, em seguida, pressione a tecla Delete.
Ainda falando sobre a Ferramenta Mão Livre , verifique que o botão, que representa a ferramenta, exibe um pequeno triângulo no canto inferior direito. Ao dar um clique sobre este triângulo, é exibido uma outra barra com outras ferramentas, esta barra é conhecida como menu adjunto.
Linhas Curvas
No menu adjunto da ferramenta Mão Livre, selecione a ferramenta Bézier , específica para criação de linhas curvas, e dê um clique em algum ponto da página para marcar o início da linha, clique em outro ponto mas não solte o botão do mouse, neste momento é traçado uma linha, arraste o ponteiro do mouse ao redor deste ponto e verifique a curvatura da linha - quanto mais você afasta o ponteiro do ponto, maior será a curva.
Depois de encontrar a curvatura desejada, solte o botão; clique em outro ponto e verifique que é mantida a seqüência da curvatura. Para interromper, clique sobre qualquer outra ferramenta.
A maioria das figuras que criamos foram relativamente grandes, considerando o fato de terem sido feitas sobre a página que é exibida em tamanho reduzido. Nós poderemos ampliar a visão e desenhar ou editar, sobre uma parte selecionada da página. Para obter a ampliação de uma determinada parte da página, basta arrastar o ponteiro sobre a região após selecionar a ferramenta Zoom.
Com esta ferramenta selecionada, o ponteiro passa para o formato de uma lupa. Um clique no botão esquerdo amplia, também, a visão na posição do ponteiro; com o botão direito, reduz a exibição da página.
Gravando, Fechando e Abrindo um Documento
Salvando o Trabalho
Para gravar todo o trabalho feito, basta selecionar a opção Gravar do menu Arquivo. No quadro exibido, entre como o nome do arquivo e, em seguida, selecione o botão Salvar. Você também poderá salvar o seu trabalho através do botão Gravar da barra de ferramentas. O quadro de diálogo Gravar Desenho foi exibido porque o arquivo estava sendo salvo pela primeira vez, isto é, se você selecionar outra vez a opção gravar, o arquivo será salvo com as alterações feitas ou não, e nenhum quadro de diálogo será exibido.
Fechando e Abrindo um Documento
Para fechar um arquivo que já foi salvo, isto é, já tem um nome, basta selecionar a opção Fechar do menu Arquivo. Ao usar esta opção, a página com os objetos desaparece e resta praticamente apenas duas opções para continuar a usar o programa. Se você selecionar o botão Novo da barra de ferramentas, uma nova página em branco é exibida para o início de um novo trabalho.
A outra opção é abrir um arquivo que já foi salvo em disco. Para isto, você deverá selecionar a opção Abrir do menu Arquivo ou dar um clique sobre o botão Abrir da barra de ferramentas. Será exibido o quadro de diálogo Abrir Desenho , onde deverá selecionar o arquivo a ser aberto e, em seguida, dar um clique sobre o botão Abrir.
Configurando e Imprimindo Páginas
Configurando Páginas
Quando carregamos o CorelDraw 6, é exibido uma página em branco possuindo layout padrão, isto é, basicamente as dimensões e orientação da página com valores pré- definidos. Este layout pode ser mudado facilmente, e estas modificações serão aplicadas a todas as páginas do documento.
Selecione a opção Configurar Página do menu Layout para termos acesso ao quadro de diálogo Configuração de Página. Neste quadro encontramos opções para o tamanho da página, cor do papel e outros recursos.
Através do menu Layout , você poderá acrescentar outras páginas, que terão o mesmo layout, ou apagar qualquer página, com exceção da página 1.
Para inserir uma ou mais páginas, selecione a opção Inserir Página do menu Layout. No quadro de diálogo exibido, entre com a quantidade a inserir e a posição - antes ou após a página atual.
Você também poderá inserir páginas através dos botões de controle de página. Veja na figura a seguir, outras opções sobre o controle de páginas.
Para excluir uma ou mais páginas, use a opção Excluir Página do menu Layout. Após selecione esta opção, será exibido o quadro de diálogo Excluir Página solicitando o intervalo de páginas a serem excluídas.
Quando uma página é excluída, todos os objetos pertencentes a esta página também serão excluídos, mas se desejar apagar uma determinada página e manter um ou mais objetos, basta move-los para fora dos limites da página, isto é, para a área de trabalho. Objetos localizados nesta área pertencem ao documento e podem ser transferidos para outras páginas, simplesmente arrastando-os.
Imprimindo Páginas
Como a maioria dos programas, o CorelDraw permite a impressão dos trabalhos em qualquer impressora instalada em seu sistema. Para imprimir o documento, selecione a opção Imprimir do menu Arquivo ou, o botão Imprimir da barra de ferramentas, ambas exibirão o quadro de diálogo Imprimir , escolha a impressora e a faixa de impressão e, em seguida, clique sobre o botão OK para iniciar a impressão.
A seguir, temos três polígonos com o mesmo número de pontos mas com tipos diferenciados.
Preenchimentos e Contornos
Preenchimentos Especiais
No início de nossos estudos verificamos que uma figura selecionada poderá apresentar preenchimento e cor de contorno dando um clique sobre uma das cores da Paleta de Cores. Mas além destas cores sólidas, o CorelDraw oferece diferentes tipos de texturas e espessuras de linhas.
Faça um quadrado (ferramenta retângulo com a tecla Ctrl pressionada) sobre a página para usarmos como exemplo, da aplicação destes novos recursos.
Verifique que a ferramenta Preenchimento (último botão de cima para baixo da barra de ferramentas para desenhos) tem um triângulo indicador de menu adjunto, selecione- o após ter criado o quadrado.
- Selecione este botão para acrescentar preenchimento preto ao desenho selecionado.
- Clique sobre este botão para remover o preenchimento do desenho.
- Com esta ferramenta, você preenche o desenho com a cor branco. Você não perceberá a diferença se a cor da página também for branco.
- Ao selecionar esta ferramenta, será exibido o quadro de diálogo Preenchimento Gradiente com diversas opções para o preenchimento progressivo de cores pré- definidas. Selecione algumas opções e, em seguida, clique sobre o botão OK para ver o resultado.
- O Padrão Bitmap de Duas Cores preenche o desenho com elementos geométricos de duas cores que você poderá escolher. Selecione este botão e escolha o padrão e as cores disponíveis no quadro de diálogo exibido.
- O Padrão de Vetor preenche o desenho com elementos vetoriais coloridos, os procedimentos para a seleção do padrão são os mesmos do padrão bitmap.
- As texturas são um show a parte, você irá se surpreender com os diversos tipos de texturas, que poderão ter suas características alteradas gerando uma combinação
imensa de estilos. Basta selecionar a biblioteca de texturas e um dos vários tipos listados abaixo. Caso altere alguma das características do estilo escolhido, clique sobre o botão Pré-visualizar para ver o resultado, em seguida, clique sobre o botão OK para o desenho ser preenchido.
Contornando os Preenchimentos
Vimos que, para mudar a cor dos contornos, era preciso escolher a cor desejada na Paleta de Cores com o botão direito do mouse - estando o desenho selecionado. Agora, vamos conhecer as várias formas de contornos oferecidos pela ferramenta Contorno. Faça um retângulo e, em seguida, selecione o menu adjunto desta ferramenta - clique no triângulo indicador do menu.
No menu adjunto, alterne entre as espessuras oferecidas para ver o resultado. Dê um clique sobre o botão Caneta Contorno para termos acesso ao quadro de diálogo Caneta Contorno. Neste quadro, poderemos alterar a cor do contorno, escolher um novo estilo para o contorno e um dos três tipos de cantos. No caso de uma linha, poderemos escolher o tipo de extremidade e acrescentar setas.
Efeitos Sobre o Objeto
Os objetos que podem ser desenhos feitos a mão-livre, figuras incorporadas ou qualquer desenho geométrico, poderão ter as aparências modificadas com uma simples rotação ou distorção realizada com mouse. Neste tópico, também aprenderemos como duplicar os objetos e organizá-los na página.
Girando e Inclinando Objetos
Com apenas um duplo clique sobre o objeto não selecionado, ou um clique no objeto já selecionado, encontraremos as alças para rotacionar e distorcer os desenhos, dando um efeito muito interessante. Abra um arquivo que contenha um desenho ou, crie um, utilizando as ferramentas já estudadas, em seguida, dê um duplo clique (o primeiro clique seleciona, o segundo exibe as alças) sobre o desenho para conhecermos estas alças.
Para rotacionar o objeto, basta posicionar o ponteiro sobre uma das alças de rotação (ponteiro fica no formato de uma cruz) e arrastar ao redor do centro de rotação , este centro de rotação poderá ser movido para qualquer ponto do objeto.
Para duplicar um ou mais objetos, basta selecioná-los e, em seguida, pressionar as teclas Ctrl+D ou, escolher a opção Duplicado do menu Editar. Após este procedimento, o CorelDraw cria uma cópia exata de todos os objetos selecionados e os desloca para cima e a direita. Caso o desenho seja composto por vários objetos desagrupados, é recomendado que os agrupe antes de duplicá-los.
A outra forma de duplicar objetos é através da opção Clone do menu Editar. Este recurso exibe a cópia da mesma maneira que o comando Duplicado, mas com a seguinte diferença: a cópia fica vinculada ao objeto original, isto é, qualquer mudança no objeto original, afeta também o clone.
Alinhando e Distribuindo
O CorelDraw permite mover os objetos de forma controlada nos sentidos horizontal e vertical e distribui-los sobre a área selecionada ou na página inteira.
Para alinhar e distribuir dois ou mais objetos, basta selecioná-los e escolher a opção Alinhar e Distribuir do menu Organizar. No quadro de diálogo exibido, você poderá escolher um ou mais botões de alinhamento ou distribuição, logo após, clique sobre o botão Aplicar para ver o resultado. Combine alguns botões para conhecer melhor este recurso de movimentação controlada.
Ordenando Objetos
A sobreposição de objetos em uma página é muito comum, diante desta situação o CorelDraw oferece recursos para avançar e recuar objetos que estão um sobre o outro.
Crie três desenhos coloridos sobrepostos, conforme figura a seguir, e use os comandos Para a Frente , Para Trás , Avançar Um e Recuar Um do menu Organizar , sobre os objetos, isto é, após desenhar as figuras geométricas uma sobre a outra, use a ferramenta Seleção para selecionar o objeto que sofrerá a ação do comando. As opções Para a Frente e Para Trás estão disponíveis em botões de mesmo nome na barra de ferramentas.
Combinando Objetos
A combinação de objetos gera um objeto composto de dois ou mais objetos selecionados - sobrepostos ou não. O objeto combinado terá cor de preenchimento e contorno igual ao último objeto selecionado. Usando as mesmas figuras exemplo, do assunto anterior, selecione-as e escolha a opção Combinar do menu Organizar.
Você poderá separar os objetos através da opção Separar do menu Organizar , mas as cores de preenchimento e contorno permanecerão as mesmas do objeto combinado.
Selecione um bloco de texto artístico com a Ferramenta de Texto ou Seleção , logo após, escolha a opção Editar Texto do menu Texto. O quadro de diálogo Editar Texto será exibido com alguns botões de formatação que poderão ser aplicados ao texto, desde que esteja previamente selecionado. Altere as características do texto artístico e clique o botão OK para ver o resultado.
Repita os mesmos procedimentos para o texto parágrafo, e alterne entre os tipos de alinhamento.
Correção Ortográfica
A correção ortográfica é muito comum nos processadores de textos, mas o CorelDraw possui recursos de correção que, sem dúvida, não deixam a desejar.
Para iniciar a correção ortográfica de seu documento, basta selecionar a opção Revisão... Ortografia do menu Texto. O CorelDraw começa a conferir as palavras e, ao encontrar a primeira palavra estranha à relação gravada no sistema, apresenta o quadro de diálogo Revisão Ortográfica. Para cada palavra estranha, você poderá corrigir, ignorar ou acrescentar ao seu dicionário. Ao concluir a revisão de todo o documento, será exibido um quadro para informá-lo do encerramento.
Efeitos com a Ferramenta Forma
O uso da ferramenta Forma sobre os desenhos permite modificações na aparência das figuras. No texto artístico ou parágrafo, poderemos utilizá-la para arrastar letras independentes uma das outras, resultando num efeito muito interessante. Será possível também, aumentarmos os espaçamentos entre os caracteres, palavras e linhas.
Selecione um texto artístico ou parágrafo com a ferramenta Forma , basta dar um clique sobre o bloco de texto. Vamos mover algumas letras.
Quando um texto é selecionado com a ferramenta Forma , são exibidos os nós de texto e as alças de espaçamento. Dê um clique sobre alguns nós de forma alternada
- mantenha a tecla Shift pressionada enquanto seleciona os nós. Agora, arraste para cima - como exemplo, qualquer um dos nós selecionados para movimentar as letras.
A alça de espaçamento horizontal, quando arrastada com a tecla Ctrl pressionada, aumenta os espaços entre as palavras; sem a tecla Ctrl pressionada, o espaçamento ocorrerá entre os caracteres.
A alça de espaçamento vertical, quando arrastada com a tecla Ctrl pressionada, aumenta os espaços entre os parágrafos; sem a tecla Ctrl pressionada, o espaçamento ocorrerá entre as linhas.
Linhas Guia e Configuração da Régua
Ao longo do curso aprendemos a criar desenhos e textos sobre a página, mas não nos preocupamos com o posicionamento e alinhamento destes objetos. Agora chegou a hora de disciplinarmos o nosso ambiente com as Réguas e as Linhas Guia , que permitirão o alinhamento e nos mostrarão o tamanho exato dos objetos e a distância entre eles.
As linhas guia são linhas horizontais, verticais e inclinadas que permitem alinhar as extremidades dos objetos de forma controlada. Para estas linhas existe o recurso Alinhar pelas Linhas da Grade que está disponível na barra de ferramentas. Este recurso faz com que as extremidades dos objetos sejam atraídas para estas linhas.
Faça alguns objetos (texto, figuras geométricas) sobre a página e, em seguida, crie duas linhas guia - uma vertical e outra horizontal da seguinte forma: posicione o ponteiro do mouse na régua horizontal e arraste o ponteiro para baixo até a posição desejada. Para a linha guia vertical, faça o mesmo procedimento posicionando o ponteiro na régua vertical.
Agora, ative a ferramenta Alinhar pelas Linhas da Grade e arraste os objetos de forma a alinhá-los por estas guias. Use a ferramenta Seleção para mover os objetos.
As linhas guia podem ser movidas simplesmente arrastando-as para fora da área de trabalho. Para remover todas as linhas guia ao mesmo tempo, dê um duplo clique sobre qualquer uma das linhas guia e, em seguida, selecione o botão Limpar Tudo e OK , do quadro de diálogo exibido.
Com relação as réguas, nós podemos mudar o sistema de medida - de milímetros para centímetros, como exemplo - da seguinte forma: dê um duplo clique sobre a régua para exibir o quadro de diálogo Configuração da Grade e da Régua , na guia Régua escolha as unidades para horizontal e vertical, em seguida, clique sobre o botão OK.
Efeitos Especiais
Se os efeitos de transformação não fizessem parte do CorelDraw, sem dúvida estaria incompleto. Através de recursos especiais, conseguiremos criar figuras tridimensionais, dar profundidade às figuras, tornar os objetos transparentes e muito mais. Todos estes comandos estão disponíveis no menu Efeitos.
Efeito Contorno
Este efeito permite criar graduações que sigam o contorno do objeto, esta orientação poderá ser para dentro, interior ou exterior, e também será permitido definir o esquema de cores para os contornos.
Para aplicar este efeito, basta criar a figura e, em seguida, selecionar a opção Contornar do menu Efeitos. No quadro de diálogo Contorno , escolha a orientação e o esquema de cores, o resultado é obtido dando um clique no botão Aplicar.
Efeito Envelope
Envelopar um objeto (figura ou texto), é distorcê-lo ou forçá-lo apresentar a forma que desejarmos. Vamos aplicar este recurso sobre um texto e uma figura para conhecermos melhor esta ferramenta.
Crie um texto artístico qualquer e, logo após, selecione a opção Envelope do menu Efeitos ou, caso o quadro de diálogo Efeitos esteja aberto, clique sobre o seu nome na lista de efeitos. Nas opções disponíveis, escolha uma forma pré-definida e clique sobre o botão Aplicar. Caso tenha escolhido uma forma que distorceu tanto o texto ou figura, ao ponto de não identificar o objeto, é só selecionar a opção Desfazer (Ctrl+Z) do menu Editar , e tentar uma outra forma.
Este recurso também se aplica as figuras, e os procedimentos para obter o efeito, são os mesmos utilizados no texto. Se na lista de formas pré-definidas você não encontrar uma que lhe agrade, escolha a forma mais parecida com a que deseja, e use a ferramenta Forma sobre as alças para criar novas distorções.
Efeito Extrusão
O efeito extrusão é um dos mais interessantes. Através deste recurso poderemos criar efeito tridimensional no objeto selecionado, escolhendo uma das formas pré-definidas ou, combinar uma ou mais opções para obter um efeito personalizado.
Crie um texto artístico simples ou faça uma figura (estrela, quadro, círculo), logo após, selecione a opção Extrusão do menu Efeitos , clique sobre a guia Predefinições 3-D e escolha um dos efeitos pré-definidos. Caso o botão Aplicar não esteja disponível, selecione a opção Converte em Curvas do menu Organizar. Esta é a forma mais prática para obter um efeito 3-D.
Para obter um efeito 3-D personalizado, realize os seguintes procedimentos:
Crie a figura desejada e selecione a opção Extrusão do menu Efeitos ;
Clique sobre a guia Profundidade (figura a seguir), caso não esteja selecionada, e selecione o botão Editar para exibir o Contorno de Extrusão e o Ponto de Fuga ;
Arraste o ponto de fuga lentamente ao redor do objeto e escolha uma posição, em seguida, selecione o botão Aplicar ;
Se desejar, poderá rotacionar o objeto em espaço 3-D, selecionando a guia de Rotação , e arrastando a figura no formato de um C. Use a guia Cor do Objeto para definir cor de preenchimento e sombra. Ao terminar, selecione o botão Aplicar para ver o resultado.
Efeito Lente
O efeito Lente altera as características do objeto usando outro como lente, isto é, você cria uma figura geométrica sobre um desenho, e esta figura para a exibir, em seu interior, novas características do desenho dependendo do tipo escolhido.
Para obter este efeito, abra um arquivo que contenha um desenho, logo após, desenhe um círculo, ou outra figura, e arraste-o sobre uma parte do desenho. Selecione a opção Lente do menu Efeitos e escolha uma das opções referente a característica da Lente, ao concluir, clique sobre o botão Aplicar para ver o resultado. Se desejar, poderá arrastar a figura geométrica para outras partes do desenho.
